[讨论] 【2011版】工程图比例的疑惑!

[复制链接]
发表于 2012-11-14 11:05:43 | 显示全部楼层 |阅读模式 来自: 中国浙江杭州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 sw07 于 2012-11-14 11:08 编辑 $ e4 k" u7 `, x- X+ }- o9 D; L% {
$ p# {/ l! `& `! B

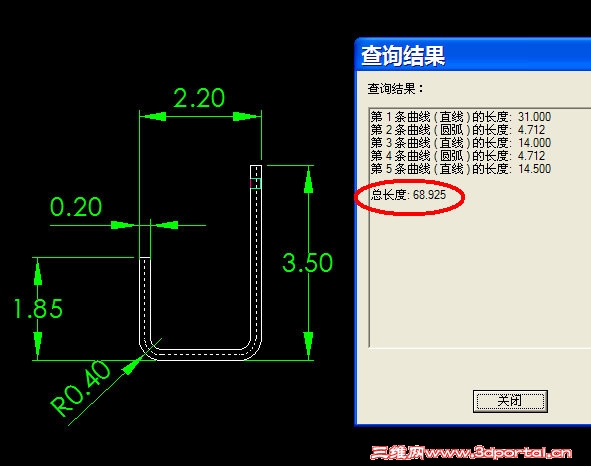

1.计算周长,发现非常明显的错误,大了10倍。6 k3 Y" @7 }. Z4 ]$ i5 J: I
  注意了,绿色尺寸都是在CAXA里标注的。$ _" [$ ?8 Q0 `6 _

" K# [# y) B4 C) D2 k: |- A 11.JPG
5 Q( Q1 _) A6 Q8 p6 d( T1 x; ^# |6 B. L# @2 T, h; Q4 G

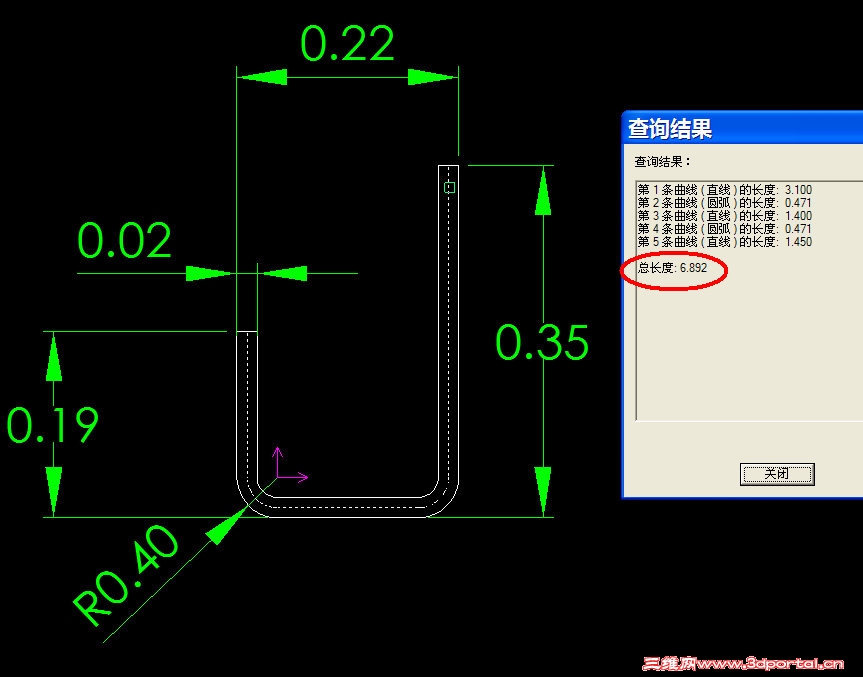

2.考虑到是DWG输入的文件,于是手工将图形缩小比例为0.1
- B% t% r9 y* `: F   软件到也“聪明”,自动将尺寸值缩小了10倍。
6 _( b3 I! C' C  周长到是对了,可是这尺寸值…………$ I' o$ ?) J3 `' ~1 j! Y$ o
22.JPG ) T  C  T( t$ P" R$ @$ m; k

9 b- p- q1 H% b+ B3.万分疑惑,这图纸到底什么比例。

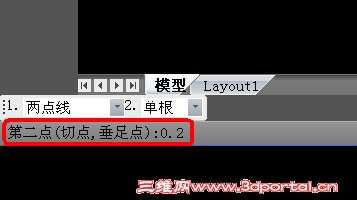

* U4 m; {- X/ [0 s, t   于是,手工画0.2的直线。: e( Z& w7 l* F% N
  Y2 u5 v0 J0 h% G- E1 k+ W# d

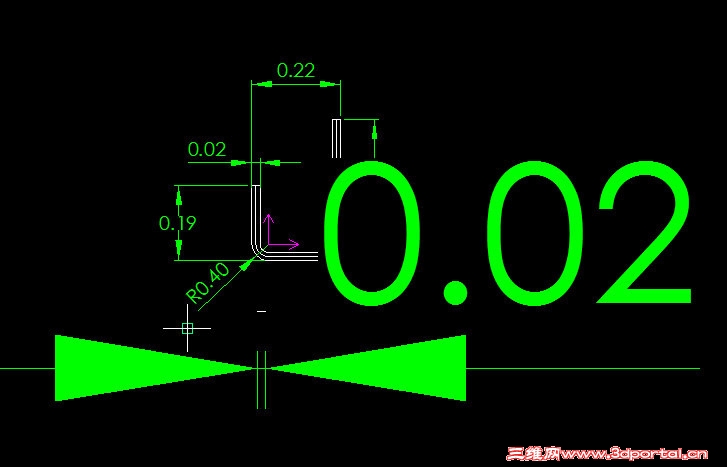

+ T% f9 J; j* K7 `5 k4.标注0.02,彻底崩溃。* D0 J: C7 _3 U' E1 h7 B! t' l
+ y! X# g% E6 }- L! `
4 ~3 j5 `% \8 d. B+ J- z) z( @7 j: o+ u$ Z$ d7 e2 P
发表于 2012-11-17 20:58:36 | 显示全部楼层 来自: 中国北京
绘图比例 标注样式比例 都改成1:1试试
 楼主| 发表于 2012-11-19 08:50:54 | 显示全部楼层 来自: 中国浙江杭州
alifangsi 发表于 2012-11-17 20:58 static/image/common/back.gif
4 p# J3 G3 n( y& V" f6 J绘图比例 标注样式比例 都改成1:1试试

+ U; h8 J9 Z4 \' ?0 T不想再试了。
4 B* c) |" M/ ~% n! @1 e+ {% T- i. c5 ~- z8 d. M
一个自己画0.2自己又标注0.02的软件,真没多大的耐心试了。
  }+ [# a: B% G7 i& O4 K
) |4 X( s# z# c1 m: Q+ d' T" N) d4 I从正版的97开始一直用,一直升级,然后650元结束的时候也停止了升级。, q0 k- W+ z; _8 d9 @" X$ h
现在的CAXA,价格上去了,界面花哨了,低级错误越来越多。
& Q1 d9 [% m& ~5 u, g. H3 t* E1 H& y+ b, S$ |- K
另外说个可笑的,有个推销员,我说华正,他一脸茫然,通过解释,他说“哦,是凯撒”。我一脸茫然。$ x% [: f- R7 c8 X$ b
现在都不叫华正了,叫凯撒了。
发表于 2012-11-20 22:29:31 | 显示全部楼层 来自: 中国河南郑州
“一个自己画0.2自己又标注0.02的软件”,这很正常,如果比例设置不准确,就可能这样。楼主不妨上个文件,让大家看看,到底是软件的事还是设置的事,软件再低级,似乎也不应该出现这样的错误。
 楼主| 发表于 2012-11-21 07:49:26 | 显示全部楼层 来自: 中国浙江杭州
fanfu 发表于 2012-11-20 22:29 static/image/common/back.gif& y+ Z: [! d" v
“一个自己画0.2自己又标注0.02的软件”,这很正常,如果比例设置不准确,就可能这样。楼主不妨上个文件,让 ...

; X7 m, |0 d; H2 b( @6 P& F( `“这个很正常”????????  r' z% D3 t: v; }$ z6 ~4 }+ R
这个真不正常。
) U: `/ N+ A" R: |) S" ^# Q1 }  I6 z. d- D
正常的绘图软件不管你设置什么绘图比例1:1,10:1,1:1000……,你只要画“1”,它就应该标“1”。! \/ l- X7 g/ ^( x3 `: E' [' j. t+ I
如果是其它格式导入的,那么原图的局部放大图要小心点,它才是随比例变化的。
+ f1 Y! R! Z* E& f+ z- T; A0 l) t) v% h
发表于 2012-11-21 10:29:53 | 显示全部楼层 来自: 中国河南郑州
本帖最后由 fanfu 于 2012-11-21 10:49 编辑 & w7 D& D% a) z- `

8 [7 R7 f1 m7 c1 l你只要画“1”,它就应该标“1”。
9 B! J) r+ A) C/ W" D2 L. ~
% }" @9 |5 E  \% @+ A/ i% }这个真不一定,画1也可以标2,CAD软件一般都有这种功能,而且是自动标注,不是手工更改。) ?1 V; O3 Z+ s9 D

. y. R/ H% g2 x6 M对于CAD软件应该是:你只要画“1”,它画出来的肯定是"1”,与比例无关,但标注时可以标注其他任何值。
# m" n! w( e. X: x+ ?. m: t6 K$ R, I6 v9 e, B; r: F

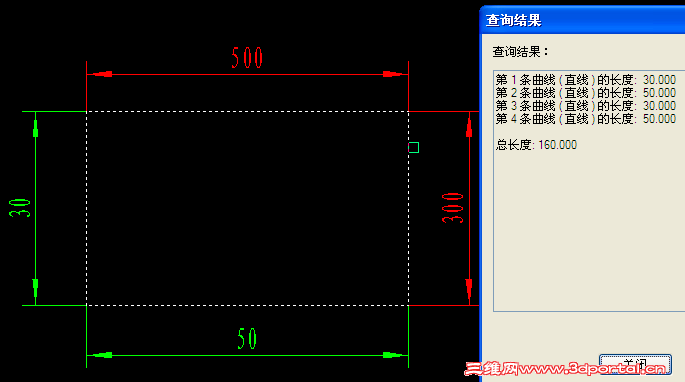

如图矩形的尺寸是30、50,不管设置的是什么画图比例,绘制出来是30、50,但标注就不一样了。图中绿色是正常尺寸,红色的是将标注的度量比例改成了10:1(不是绘图比例),标注出来就是300、500,而查询是按照实际尺寸查询的。* D% P0 V8 G# p- z: Y6 K( P
快照1.png : p- K# y/ N" f- Y; V5 O  y
 楼主| 发表于 2012-11-21 10:38:47 | 显示全部楼层 来自: 中国浙江杭州
那我按着顶楼的图片一模一样地画个,大家看看。
% N2 s8 O( w7 i' N+ @! dDWG格式的(源文档绘图比例10:1)。
" m4 c2 p0 T: m. u1 [+ {8 M. h 2011__1_bs.rar (12.31 KB, 下载次数: 6)
 楼主| 发表于 2012-11-21 10:44:42 | 显示全部楼层 来自: 中国浙江杭州
fanfu 发表于 2012-11-21 10:29 static/image/common/back.gif$ V2 j9 {$ d  n) o; G
你只要画“1”,它就应该标“1”。- X+ q8 m8 v$ a- J. D/ G0 W8 T0 m

( I+ G1 @3 c3 ]这个真不一定,画1也可以标2,CAD软件一般都有这种功能,而且是自动标 ...

$ a+ K: `% z* ?% R图形与尺寸如果不符的话,肯定会混乱的。
) c1 x5 M% [. c. I' U7 e6 I6 ^  A' |7 @( G0 a, o1 B
不建议这样操作。
6 R; ~  s" P4 a, u* E* C; R6 m$ _& U' r
不像以前图板丁字尺,懒得修改图形,就直接改一下尺寸值。
 楼主| 发表于 2012-11-21 10:47:33 | 显示全部楼层 来自: 中国浙江杭州
+ r! [+ P6 J3 r( S& w& G
8 b3 R& D' h7 ^这个是正确的。2 v$ p) `+ D5 B: a  ]  p

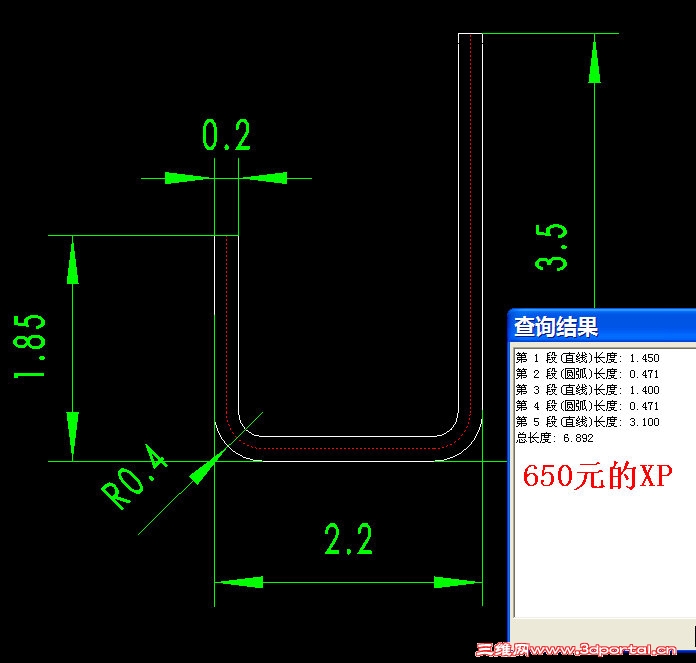

CAXA XP版的,无论怎么画都正确。5 Y  ^1 q  E% \, i
4 u+ a- [: U& n3 a- E1 N
发表于 2012-11-21 10:57:49 | 显示全部楼层 来自: 中国河南郑州
本帖最后由 fanfu 于 2012-11-21 10:59 编辑 / \/ d7 M$ a# @
) ^% t0 x( g0 E7 E; S1 g

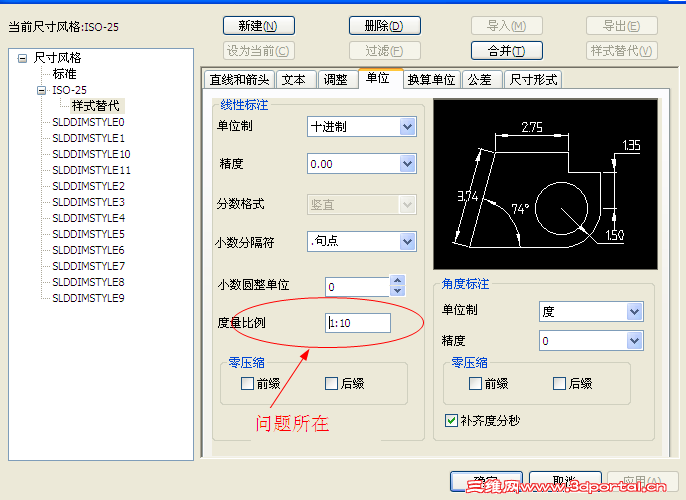

问题出在你的度量比例设置上。看看样式替代的比例。ACAD画图的人很容易犯类似的错误。
9 D- J# }8 R2 J7 ^; F. Z1 a  {, q" \ 快照1.png
发表于 2012-11-21 11:02:31 | 显示全部楼层 来自: 中国河南郑州
问题出在ACAD的使用上,那个0.2实际尺寸应该是2,由于度量比例改成了1:10,所以标注就变成了0.2
 楼主| 发表于 2012-11-21 11:52:24 | 显示全部楼层 来自: 中国浙江杭州
fanfu 发表于 2012-11-21 11:02 static/image/common/back.gif0 H0 i3 z! p+ c9 r7 `
问题出在ACAD的使用上,那个0.2实际尺寸应该是2,由于度量比例改成了1:10,所以标注就变成了0.2
) R7 r7 U7 h& L# C
【度量比例】
  t9 p* Z7 ~2 a' }0 Q这个还真是头次看到。
: U; Q1 Y7 N7 ]3 W% V! r  p; p! `
  y# Z* l& V$ ?0 \* M& Y# ]谢谢fanfu的热心回复。
+ @% [7 N& W* _+ W! q( g5 B1 Q: l/ ]- U8 c, b$ d( d$ b9 Y
 楼主| 发表于 2012-11-22 08:24:50 | 显示全部楼层 来自: 中国浙江杭州
fanfu 发表于 2012-11-21 11:02 static/image/common/back.gif- [. q, ]+ k0 ^: W( Y) ^" h
问题出在ACAD的使用上,那个0.2实际尺寸应该是2,由于度量比例改成了1:10,所以标注就变成了0.2

9 U8 l+ ~! P" H8 H$ f* \2 C6 N$ m) a请教:
5 M( K" H1 ~% o3 o/ u既然尺寸值能度量比例,为何周长、面积之类的不能度量比例?* j& f' O  D% S( f: |

  ~: W) D9 w. w以后所有的涉及其它格式导入的文档,首先一个操作就是要将【度量比例】修改为1:1,否则统计信息就会出错,这岂不是给用户添麻烦了?: w1 E' f& a& s7 @. J( q' c6 L

+ e& s# }; ^4 I/ n3 N! m【度量比例】,究竟是出于什么目的设计的?
( `5 u! d; q( a2 r5 m4 w- M5 d或者说,这个功能实际运用于什么情况?难道就是了纯粹拉尺寸?4 w* S2 I  G/ ^1 R! `( s4 k

, x3 `+ t+ `) k# @6 D7 s
发表于 2012-11-22 09:30:57 | 显示全部楼层 来自: 中国河南郑州
本帖最后由 fanfu 于 2012-11-22 09:39 编辑
  Y/ ?- G. k& k8 w  b
0 X7 u4 X6 |+ ^5 O# i) W这是一个从ACAD过来的功能,估计CAXA为了兼容ACAD,就拿过来了,在ACAD称为“测量单位比例”。感觉在ACAD中主要应用于局部放大图的标注或布局图的标注,比如局部放大2倍,但标注的尺寸还应是原尺寸,就用到了,但在CAXA中感觉用途不大,因为CAXA的局部放大是一个独立的功能,有专门的命令,在局部放大图内标注,也自动标注的是原始尺寸,并非放大后的尺寸。4 W. j+ X7 E+ E

% k* B0 D! `7 u1 S, O0 v至于为什么查询不能考虑度量比例,这就是软件厂家的考虑的问题了。也就是软件机制问题了。, o( I5 M& `4 ]; Y
! g$ l% {/ [7 ^% V. Y( v7 y! N: O
关于“给用户增加麻烦”,我认为是ACAD用户就不应该这么做,画图永远应该按1:1画,度量比例也就是1:1了,布局出图可以是其他比例,这样就没有问题了。即便用10:1的比例,画图应该1就画出1,出图时考虑具体比例。这一点CAXA是做的比较好的,不管设置的是什么比例,画图时、标注时均不受影响。
头像被屏蔽
发表于 2012-11-23 20:08:06 | 显示全部楼层 来自: 中国河南许昌
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2012-11-29 12:17:46 | 显示全部楼层 来自: 中国四川眉山
认同 fanfu 的看法
+ I' H4 O- r% M9 X4 N, ?
 楼主| 发表于 2012-12-3 13:53:53 | 显示全部楼层 来自: 中国浙江杭州
看来“绘图比例”这个名词还得普及一下,好多人不懂。
' A+ g0 P. ?7 I  h
% w; [0 V5 ^" Q8 Y“绘图永远按1:1画”,只能说你运气太好了。7 _  w  I8 o' e

7 A% i2 d, F- {6 S, k5 |我还是坚持我的看法——正常的绘图软件,你画“1”,它就应该标“1”。. o  j- u3 F* V3 L$ r) @
因为你设置了绘图比例,实际软件画了多长,你根本就不用去关心。3 _$ g1 w/ @/ j7 P5 k$ q7 S

( W7 f8 [- u& ^1 V
9 }1 V3 B! ?& B8 _
发表于 2012-12-3 23:00:17 | 显示全部楼层 来自: 中国河南郑州
本帖最后由 fanfu 于 2012-12-3 23:19 编辑 . }5 V# i2 x' h) T' x0 \2 Z9 G6 `

" k& ]. W! u% o% V我不认同楼主的说法。我的说法是不管比例是多大,你要求画1,实际长度就应该是1,标出来多少都可以。
1 Z7 r# Z5 t. I, o+ q7 l+ p* `很多使用ACAD的人的做法是为了满足1:10的比例,画1时,就按0.1画了,标出来当然应该是0.1了,为了标注出来是1,只能设置测量单位比例。2 ~1 W" V, ]3 [, `' a' Z/ q0 e+ O, V
而CAXA不管设置的比例是多少,你要求画1,就按1画就是了,至于在屏幕上是多少不用管,反正就是1,不用管比例,标注时无需设置测量比例单位,就直接标注出1了。这恰恰就是楼主说的“你设置了绘图比例,实际软件画了多长,你根本就不用去关心”。
$ G8 i3 ~! \- C8 M
( Y2 B$ j! e8 p/ Y  P. r; G看看楼主自己画的,设置了1:10的比例,你要0.2,实际上画出来的就是0.2,CAXA并没有错,它不管比例,如果不设置测量比例单位,标注出来也是0.2,也没有错,现在你非要设置比例单位,当然标注出来就错了。
& B8 A1 s/ x: E, L5 W! |2 M) X4 T5 I) }: H
楼主的图使用ACAD画的,本来是2就应该画2,0.2画成0.2就行了,也就是不管比例按照实际尺寸画就行了,但画图的人为了1:10的比例,画的是2,设置测量单位比例,标注成了0.2,然后在出图时不按1:1出图,缩小到0.2。
