[求助] sw工程图问题

[复制链接]
发表于 2012-11-16 10:36:21 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 344930974 于 2012-11-16 10:40 编辑 8 d6 y! N6 j* M. q- Q
% h$ e- Y. }! d% V

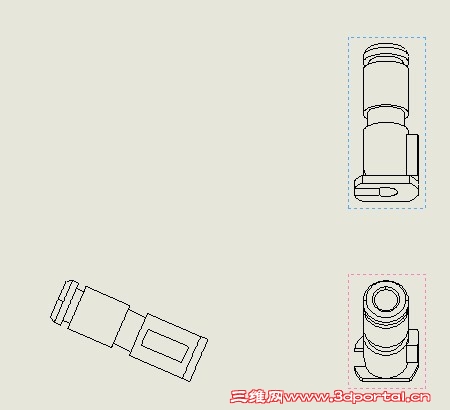

在SW3D图面中,图面生成不在系统默认的3个基准面上,但我又为看见绘图着新建的基准面。这样的情况转成2D图面时应该怎么样去转,我按照平常方法转生成的不是正常的3视图,而是有点像轴测图的样式。请问各位高手这样的3D应该如何全转呢?

转图后

转图后

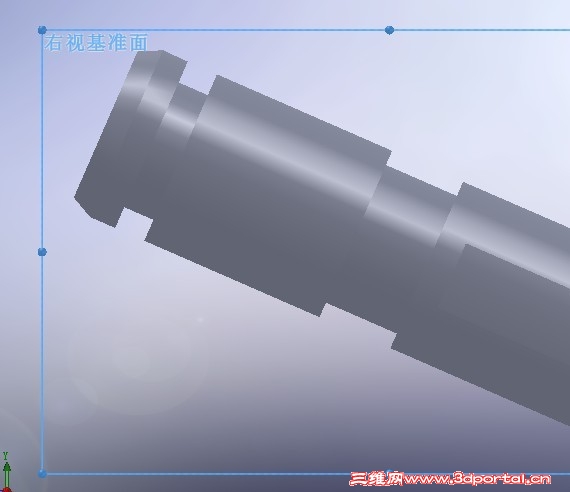

工件右正视图

工件右正视图
发表于 2012-11-16 10:49:04 | 显示全部楼层 来自: 中国福建厦门
创建基准面 跟你画的图平行,这样试看看!
 楼主| 发表于 2012-11-16 11:02:36 | 显示全部楼层 来自: 中国广东深圳
vinkgzy 发表于 2012-11-16 10:49 static/image/common/back.gif8 g/ h- T' [8 Z4 j2 l& u' g) C
创建基准面 跟你画的图平行,这样试看看!

, [8 _8 o9 k& i" w" z不行,我试过了,还是一样的效果!
 楼主| 发表于 2012-11-16 11:05:26 | 显示全部楼层 来自: 中国广东深圳
都来看看吧!真心的求助!
发表于 2012-11-16 11:05:31 | 显示全部楼层 来自: 中国福建厦门
把零件旋转下跟基准面平行,试下!
 楼主| 发表于 2012-11-16 11:09:57 | 显示全部楼层 来自: 中国广东深圳
vinkgzy 发表于 2012-11-16 11:05 static/image/common/back.gif
0 G; A0 x1 K) n6 T* E% n) f把零件旋转下跟基准面平行,试下!

& R" d4 {/ V5 b+ E$ ?& {8 N( ]客户的图面,我没有源文件。这样如何抄作呀?

特征树

特征树
发表于 2012-11-16 11:24:44 | 显示全部楼层 来自: 中国福建厦门
嗯!寂静天花板 按他的做!
发表于 2012-11-16 11:41:21 | 显示全部楼层 来自: 中国湖南衡阳
建模要标准,改模型基准吧。
发表于 2012-11-16 11:55:23 | 显示全部楼层 来自: 中国台湾
一般收到客戶的檔5 [# q" q5 d3 x, T# [' y
會先做的應該是定位吧....不然很多基準面跟點都要重做
 楼主| 发表于 2012-11-16 11:56:32 | 显示全部楼层 来自: 中国广东深圳
寂静天花板 发表于 2012-11-16 11:16 static/image/common/back.gif. g7 ?" |8 h8 T9 S! A' [
插入菜单特征子菜单移动/复制命令,可以旋转实体到你需要的位置。

+ p+ z2 r$ Y: O2 k$ z/ W我没找到在什么地方呢。可以截图给我看看在那个地方么?
 楼主| 发表于 2012-11-16 11:57:16 | 显示全部楼层 来自: 中国广东深圳
lzbadam 发表于 2012-11-16 11:41 static/image/common/back.gif
1 e! a- S) o# @, P& F/ u& ?$ T建模要标准,改模型基准吧。

) _/ z: Y4 v# r9 R/ L/ @是客户发来的STP文件,这个要咋样改呀?
发表于 2012-11-16 12:03:05 | 显示全部楼层 来自: 新加坡
这个可先在part那里转到一个你需要的方向,再在出图那边选择显示现在的方向来做
发表于 2012-11-16 12:09:41 | 显示全部楼层 来自: 新加坡
本帖最后由 daleq 于 2012-11-16 12:11 编辑
' x; L2 `) }0 A3 v: S6 t! z- m- n& Z3 R" r

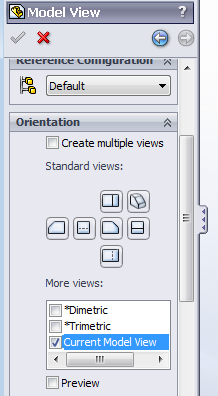

先选择一个面,选择垂直这一面显示,然后出图那边选这里
) R. c; O; O9 a5 b! z8 z0 S2 U  i 1.png % ]( L& {  q  R+ q3 e/ K
/ x/ ~: v0 b2 s" O+ y
然后之后所有的图按照这个图投影就行
2 u6 z- U9 h! i4 |( _
! V: D* Z8 O  c; `2 t& \% ?4 U5 c1 C7 D& l6 d; C
7 K7 [6 S# ?' e  E7 r) L

7 |! H4 U( w4 z  G2 G7 k  |' E& v: {; K4 m
 楼主| 发表于 2012-11-16 12:26:44 | 显示全部楼层 来自: 中国广东深圳
寂静天花板 发表于 2012-11-16 11:16 static/image/common/back.gif
: L* B4 ?# }1 l+ n( D插入菜单特征子菜单移动/复制命令,可以旋转实体到你需要的位置。
! R& W* U# t8 p
谢谢!解决咯!
发表于 2012-11-16 16:15:37 | 显示全部楼层 来自: 中国辽宁沈阳
还可以试试这个办法,在零件文件里,按空格键,建立一个新视图,保存,到工程图中,创建视图时,选择你新建的视图名字,其它视图可以利用投影得到。
发表于 2012-11-16 18:21:20 | 显示全部楼层 来自: 中国山东德州
建立个新的定性视图
发表于 2012-11-17 10:08:58 | 显示全部楼层 来自: 中国河北
重建模型 或者弄个剖视图吧
发表于 2012-11-17 10:54:57 | 显示全部楼层 来自: 中国湖北襄阳
最快的办法还是重现定向视图,先把零件正视与某一个平面,零件处于各个方向对正的状态,这时候的正面就是你想要的前视图的面,然后空格键,选中“*前视”,然后选择“更新标准视图”即可,然后你到工程图中,就可以为所欲为了。见图
( T4 h. K$ C/ z0 Y" b 无标题.png
发表于 2013-4-27 14:46:06 | 显示全部楼层 来自: 中国黑龙江牡丹江
学习了,谢谢啊  Z% ]) O" u, a! N2 I  n" F
发表于 2013-4-27 15:11:26 | 显示全部楼层 来自: 中国北京
真费劲不会变通一下啊! c2 T- {1 f* [4 h. g
你新建一个装配体; O# r9 j7 `* y$ \  \6 ]
把这个零件放进去,按你自己的视图配合好基准面不就得了。( d/ V9 p3 u4 ^  }& K
以后图纸装配什么的全都去操作这个装配体!
1 J* h1 S6 w$ X9 E8 W- i原图能不动就不要动
发表于 2013-4-27 20:52:15 | 显示全部楼层 来自: 中国浙江台州
空格新建“1”到工程图就会有这个视图
发表于 2013-4-28 08:51:41 | 显示全部楼层 来自: 中国湖南长沙
直接用参考面可以不?
发表于 2013-4-28 17:16:45 | 显示全部楼层 来自: 中国安徽滁州
我都是在工程图里用相对视图来做的,可能比较麻烦一点。
