局部视图

赶路人 · 发表于 2012-12-31 09:58:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由赶路人于 2012-12-31 10:41 编辑

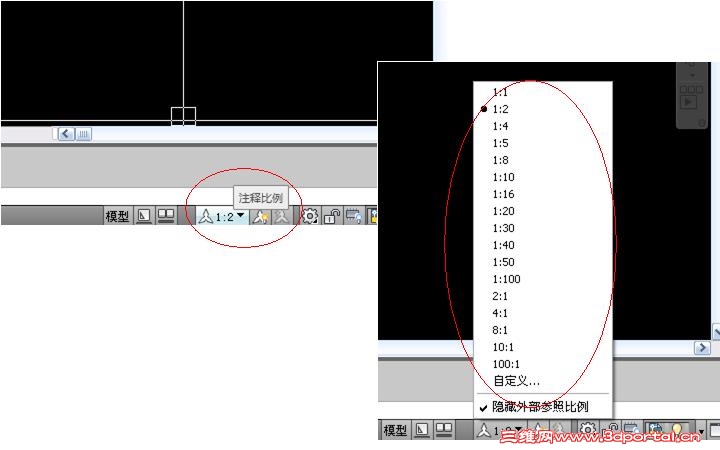

好久不用CAD了，不知道局部视图怎么画了，求各位帮忙，谢谢。图片里的注释比例  是什么意思？

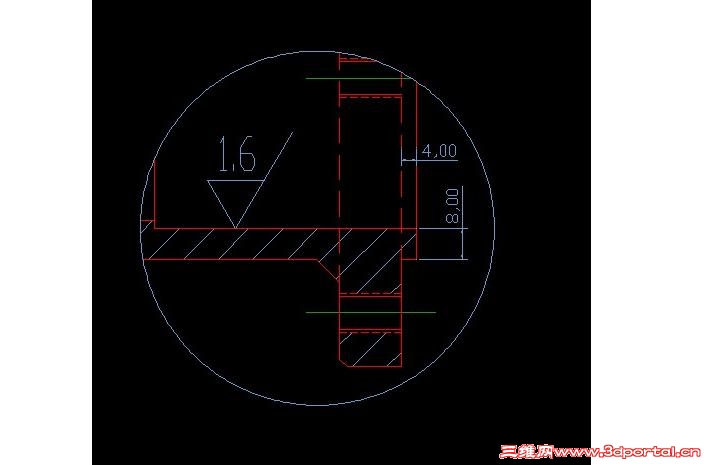

我画的局部视图就是把需要放大的地方直接放大，但是标注尺寸也是跟着放大了，如图  未命名2

第二张图里标注的 4.00应该是2.00  ； 8.00  应该是4.00

woaishuijia · 发表于 2012-12-31 12:18:15

关于"注释比例"
在图上随便选择一个标注对象，在"特性"管理器中给它添加一个或多个"注释比例"，再在你附图1中的位置改变布局的"注释比例"，看看结果。多尝试几次你就会明白了。

关于局部放大视图标注
选择你附图2中两个局部放大标注，在"特性"管理器中把它们的"标注线性比例"改为"0.5"即可。
如果不是直接缩放图形，而是使用图纸空间的视口出局部放大图，并且在图片空间标注，CAD会自动修改标注线性比例适应图形。

赶路人 · 发表于 2012-12-31 13:14:22

谢谢版主

beidixuelang · 发表于 2013-3-21 15:53:53

不错学习了下
