在proe工程图中如何绘制多重引线？

lhlm

' U4 g( G. n; p  x
在proe工程图中如何绘制多重引线？
* t' c6 A2 X* {) L' e7 G3 [

tangcarlos3d

先选命令，按Ctrl键选要选的东西即可。

lhlm

tangcarlos3d 发表于 2013-1-23 09:50 static/image/common/back.gif
) T) s/ o- z2 X& K先选命令，按Ctrl键选要选的东西即可。

兄弟，您有点答非所问了~

lhlm

7 _+ _# G& e- A& H" C

tangcarlos3d 发表于 2013-1-23 09:50 static/image/common/back.gif
先选命令，按Ctrl键选要选的东西即可。

! N+ g! Q) x1 u' i4 j% p& p, `: V我问的是如何绘制~O(∩_∩)O~

tangcarlos3d

) Q' p4 z5 X5 h$ [7 q( q; z

lhlm 发表于 2013-1-23 09:55 static/image/common/back.gif
我问的是如何绘制~O(∩_∩)O~

' j4 K4 X7 U& I% J1 i) X- Y2 _% @为什么要绘制“绘制”多重引线？不是插入吗？
我说的就是如何操作加入多条引线！不明白吗？
  a( }# P+ d: N7 p3 Q- m% u比如要加带多个箭头的注释这样操作：插入、注释、带箭头、点多处要加入箭头的表面或线条等，输入文字，回车两次即可。标形位公差的多箭头也类似操作。

lhlm

tangcarlos3d 发表于 2013-1-23 11:52 static/image/common/back.gif
为什么要绘制“绘制”多重引线？不是插入吗？
8 T. s! ?- _# Q& E1 ~9 K9 G我说的就是如何操作加入多条引线！不明白吗？
6 Y( q7 u' C% e$ o比如要加带 ...

5 x4 Q" S+ q9 I( ?# r$ c谢谢tangcarlos3d
  L1 {& T% N' Q: _% ?你的方法，的确可以实现多种平行引线标注形位公差。谢谢！

# o# J, b  l8 C/ B% v但是我遇到个奇怪的问题：

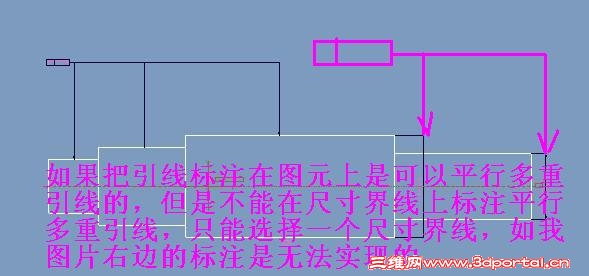

3 w3 C: S) E2 Y! g. x5 j# c" o不能在尺寸界线上标注平行多重引线，即使按住ctrl，也只能选择一个尺寸界线，
不用附件或者添加拐点的话，如我图片右边的标注是无法实现的。
1 H8 F1 ~. m( Y您怎么看？
) W7 X' p( M9 r
9 M5 g* S& }! j( l1 `  ?& @
; W1 m$ ?. |" n% }3 q$ e

WMG6000

那你只能绘制符号，然后插入了。

tangcarlos3d

lhlm 发表于 2013-1-26 09:40 static/image/common/back.gif
谢谢tangcarlos3d
你的方法，的确可以实现多种平行引线标注形位公差。谢谢！

1 M: c( z  g6 J& Q这是因为标注形位公差时要选择零件上的相关元素，而不是尺寸。
但这个可以做假的与尺寸相连：把箭头的附着点类型选为free point即可。再调整箭头的位置在各尺寸界线上。
2 ?- P  `! A$ b! x2 j6 r; t$ e

lhlm

tangcarlos3d 发表于 2013-1-26 13:03 static/image/common/back.gif
这是因为标注形位公差时要选择零件上的相关元素，而不是尺寸。
) B" p0 B& ?, X" m; g/ F9 i% W但这个可以做假的与尺寸相连：把箭头的附 ...

0 K; b. c, j# @  ?+ `; x* c果然高人，谢谢！

tangcarlos3d

lhlm 发表于 2013-1-26 16:11 static/image/common/back.gif
, Y# F+ r- j2 y; [+ ~果然高人，谢谢！

别客气。常来论坛逛逛会有收获的。
