装配体内外螺纹配合转工程图问题?

ning84

* H" H  A: F! B4 }! A
& W6 _; g( K, S) L* a. O5 H
! w0 a9 k, _; Z2 T

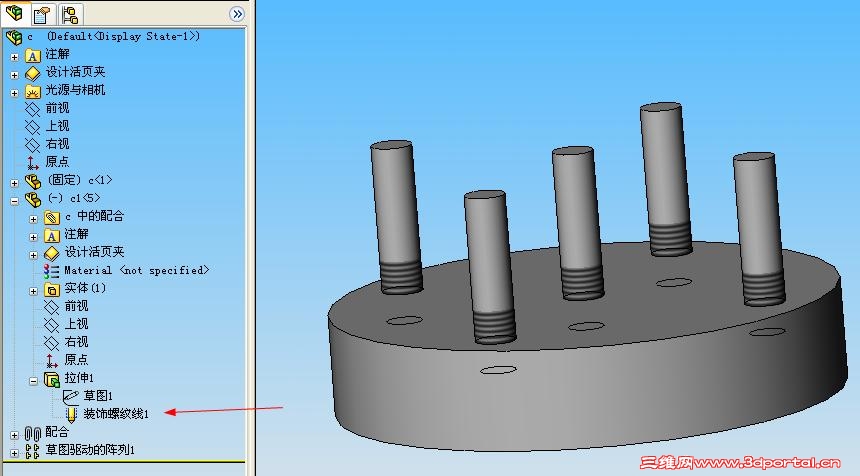

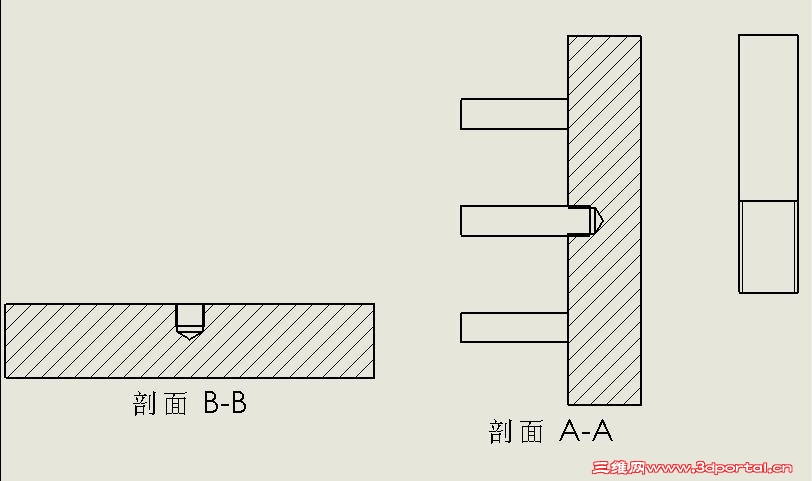

3 \8 s* ]3 ?+ {" [" A9 lc.sldprt的内螺纹装饰→单个零件转工程图，内螺纹表述到位。
c1.sldprt 外螺纹装饰→单个零件转工程图，外螺纹表述到位。

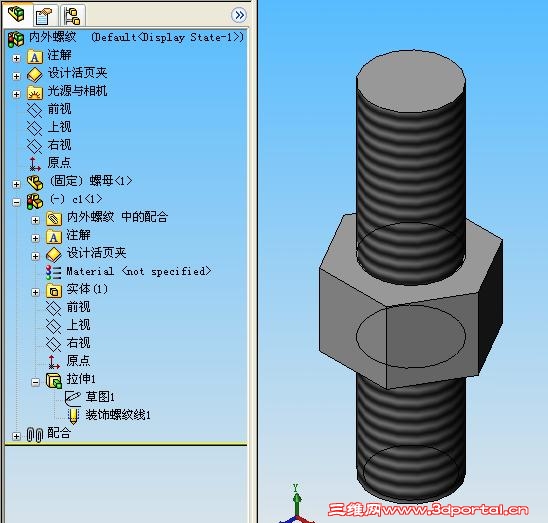

6 Z5 C; R6 m  _' L( y1 o+ q装配图转工程图，螺纹装饰在工程图中，内外螺纹表述不到位。
请问，各位如何处理。
$ ^& ~: \, y8 y: S" y% ~; N* F" W


5 S2 [# q5 \; {& g
, h5 d; S6 }- ~: d9 w9 d c.zip (319.33 KB, 下载次数: 10)

2013-2-16 20:33 上传

点击文件名下载附件

ning84

2 J9 N3 b# S& L

, m% T& x$ O" [5 X6 o$ \6 ~8 ~7 G( G9 ~

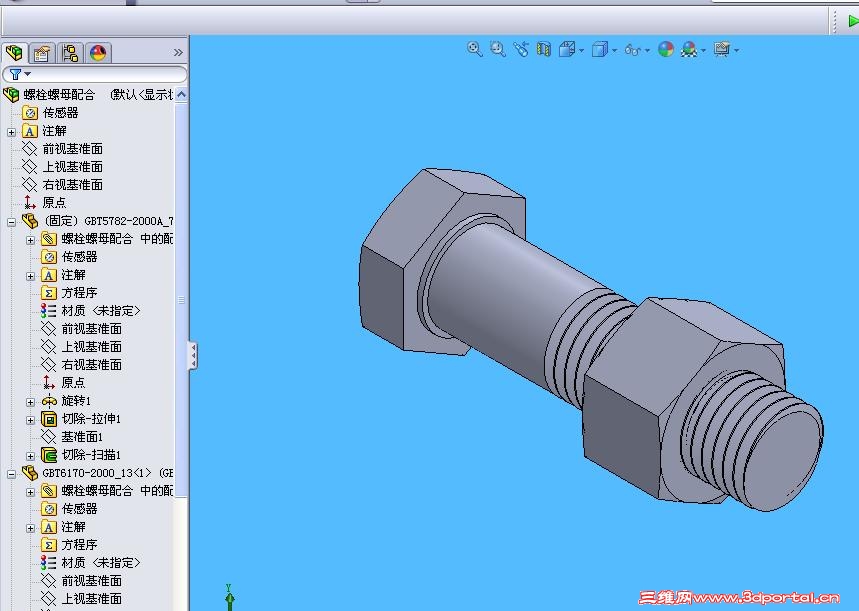

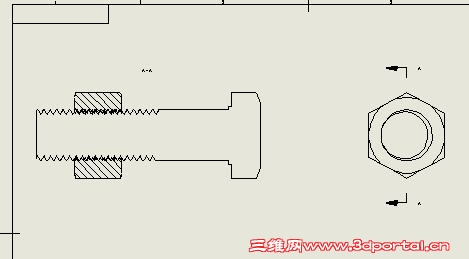

! X8 Z6 [0 G% `. U) F4 i3 s/ J螺栓螺母效果更差
! D9 H4 ^* O  k4 W# h7 q

阿帕奇

ning84 发表于 2013-2-17 11:06 static/image/common/back.gif
螺栓螺母效果更差

' q' J4 O6 S9 z) X9 V% l$ u$ H你画成实体，当然实体怎么样就怎样投影了

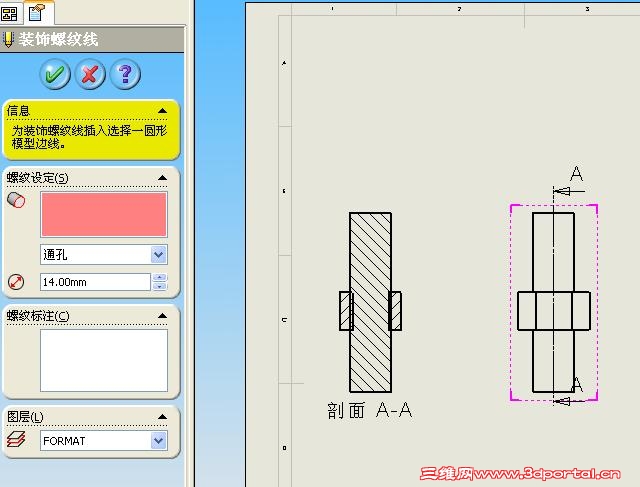

1 m+ X4 x, c; F2 m, z/ t4 [& I用装饰螺纹线表达

ning84

, a4 n4 ~2 I2 A' x
3 W  O; M  O, U* c; O2 U- P  M此帖的标题是“装配体内外螺纹配合转工程图问题?”
在1楼发帖的贴图用的是装饰螺纹，单个零件没问题。
装配后出问题了。

  ~% D& M# f) Q4 C


4 Z. ~$ M/ l3 Q6 A3 _4 q
在工程图中如何加螺纹装饰，让其符合制图要求即可。
