如何加工薄垫片

yuguangyongyu · 发表于 2013-3-25 14:22:30

您需要登录才可以下载或查看，没有帐号？注册

x

圆垫片，外径φ20，内径φ11，厚0.02，请问如何加工？

kevin1985 · 发表于 2013-3-25 14:39:01

本帖最后由 kevin1985 于 2013-3-25 15:07 编辑

一般0.02都是调整垫片吧，08F，不锈钢或者黄铜的，买0.02薄板，下料25*25，对齐后四周电焊，钻孔，线切割割内孔和外圆
直接成品

tangcarlos3d · 发表于 2013-3-25 14:58:15

什么材料？精度要求高不高？用聚氨酯冲模行不行？

yuguangyongyu · 发表于 2013-3-25 15:29:12

材质是Q235，因为太薄，冲压易夹，2#方案电焊易熔化

yuguangyongyu · 发表于 2013-3-25 15:31:30

其实跟塞尺差不多，作用是调整用的，可不知怎样加工

yuguangyongyu · 发表于 2013-3-25 15:33:29

3#，精度方面，只是厚度0.02有要求严格，内径外径不严格

a114977445 · 发表于 2013-3-25 15:48:16

一次冲多层试过没，那样厚度不就够了，最多下面那个容易夹
实在不行不考虑成本原因，线切割（当然也是多层一起）

kevin1985 · 发表于 2013-3-25 15:50:06

yuguangyongyu 发表于 2013-3-25 15:29 http://www.3dportal.cn/discuz/static/image/common/back.gif
1 O4 |1 O( u0 ]材质是Q235，因为太薄，冲压易夹，2#方案电焊易熔化

怎么会融化呢，你不会满焊吧？下料的时候要放量，焊接的时候用工装将垫片对齐，压牢，四周点焊即可。如果担心焊工不熟悉，下料尺寸可以更大点。放心，这种工艺用了快15年了，各种调整垫片都做过

rishew · 发表于 2013-3-25 20:55:49

楼上的说法还比较靠谱一点，这种方法可以试下。

tangcarlos3d · 发表于 2013-3-25 21:28:34

yuguangyongyu 发表于 2013-3-25 15:33 static/image/common/back.gif
" U* F) m( z6 z( Q6 a# C# h3#，精度方面，只是厚度0.02有要求严格，内径外径不严格

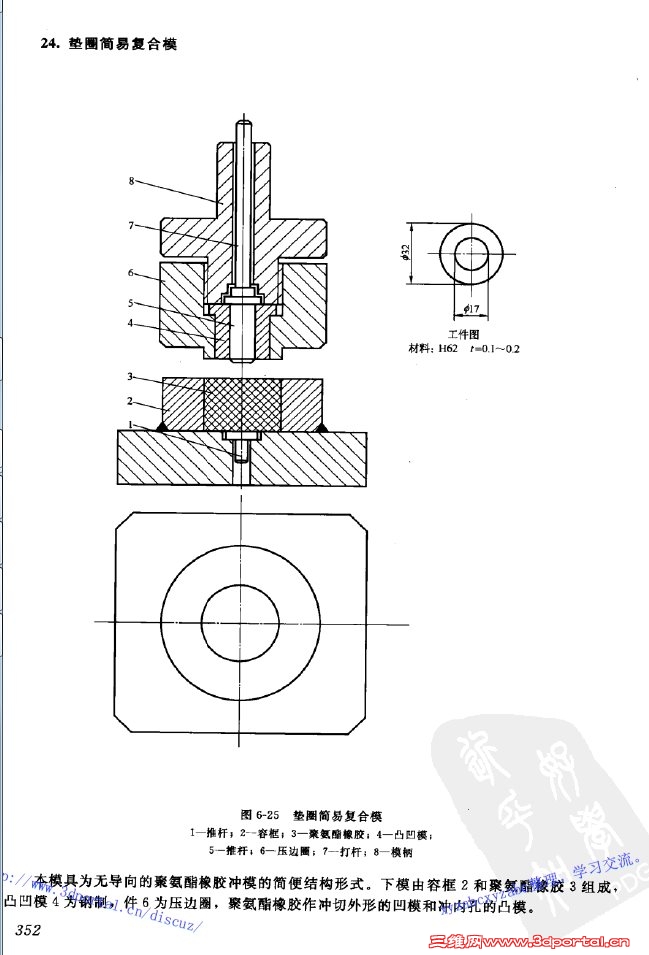

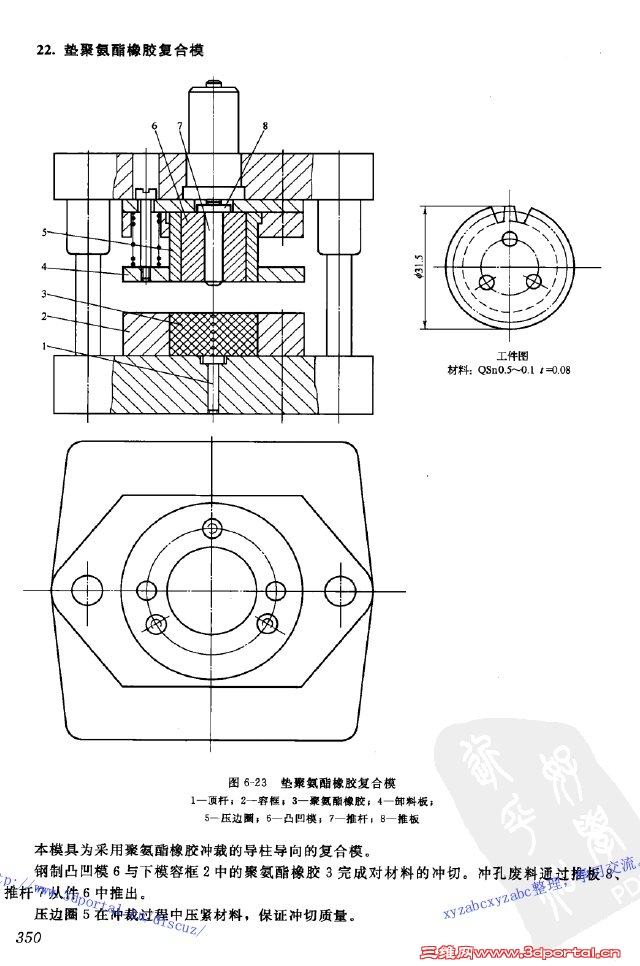

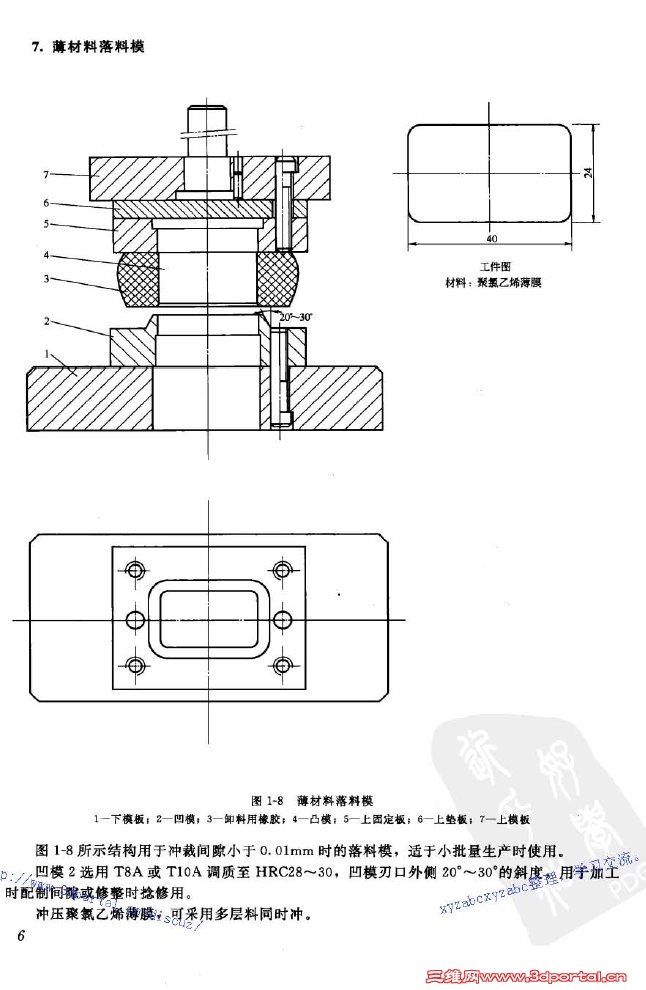

内外尺寸没要求可以用聚氨酯冲模。附图是5副模具结构。建议按图2的结构，再在外边加弹性压边圈以使垫圈平整（因为料更薄）。

tangcarlos3d · 发表于 2013-3-25 21:31:11

yuguangyongyu 发表于 2013-3-25 15:33 static/image/common/back.gif
; P0 X8 h/ ^$ v! V' O# i' p, u' `3#，精度方面，只是厚度0.02有要求严格，内径外径不严格

内外尺寸没要求可以用聚氨酯冲模。附图是5副模具结构。建议按图2的结构，再在外边加弹性压边圈以使垫圈平整（因为料更薄）。

zhoushan403 · 发表于 2013-3-27 19:37:50

如果数量不多，建议：
下料后压紧，点焊，线切割。

990711 · 发表于 2013-3-27 20:48:36

叠在一起，四周夹紧
中间打一小孔，线切割中间φ11小孔
完成后中间穿合适的螺栓、垫片和螺母压紧
再线切割外圆φ20

daji · 发表于 2013-3-28 07:43:52

下料后，线切割时可以通过工装压紧。批量大时有效。

yuguangyongyu · 发表于 2013-3-28 20:14:47

多谢各位，看来方法很多呀，学习了

		自动登录	找回密码
密码			注册

通知
