配合问题麻烦大家看看

slw2015 · 发表于 2013-5-21 13:46:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如图所示圆孔和腰孔通过螺栓结合在一起，螺栓在腰孔里面运动这个配合怎么实现请大家看看

zll3310737 · 发表于 2013-5-21 14:08:05

可以定义圆孔与腰孔的相切。

shyso · 发表于 2013-5-21 14:56:51

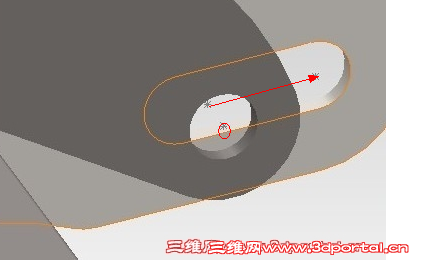

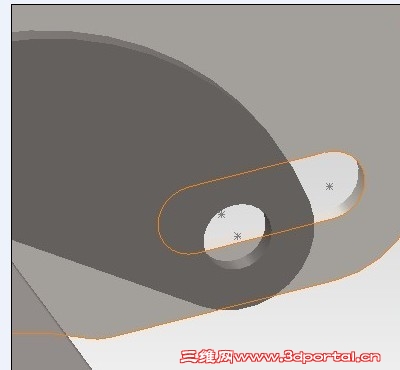

添加一个高级配合，假设为圆孔圆心在腰孔中心线上滑动。如下图所示

ffda · 发表于 2013-5-21 21:05:49

用宽度配合搞定～～

slw2015 · 发表于 2013-5-21 21:51:57

zll3310737 发表于 2013-5-21 14:08 static/image/common/back.gif# T& W* q6 r: r2 c8 J/ V
可以定义圆孔与腰孔的相切。

我是相切的但相切的话这个活动范围没有限制

slw2015 · 发表于 2013-5-21 21:53:53

shyso 发表于 2013-5-21 14:56 static/image/common/back.gif" y" G. \1 w2 W/ {
添加一个高级配合，假设为圆孔圆心在腰孔中心线上滑动。如下图所示

是高级配合里面的路径配合吗明天去试试这样的话腰孔的中心线腰画出来吧

slw2015 · 发表于 2013-5-21 21:54:40

ffda 发表于 2013-5-21 21:05 static/image/common/back.gif, ?5 t. y6 R" g7 {# _4 h
用宽度配合搞定～～

不行吧我是孔心的问题不是面的问题啊

qiminger · 发表于 2013-5-22 08:09:49

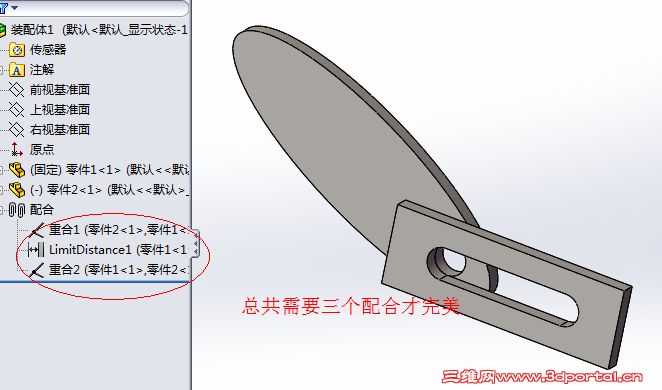

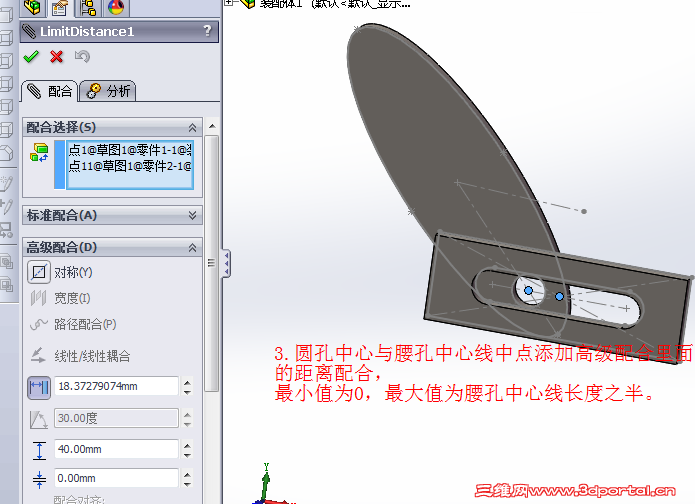

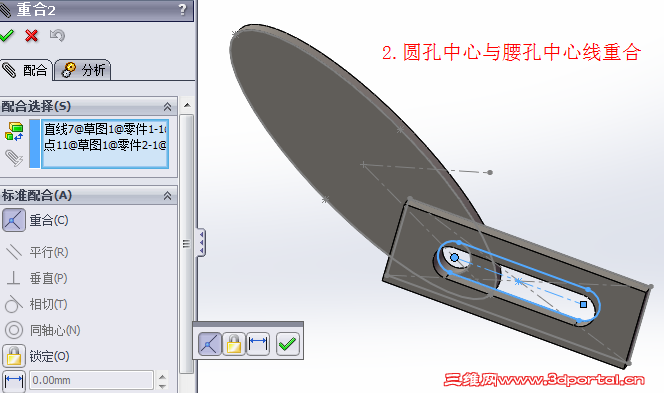

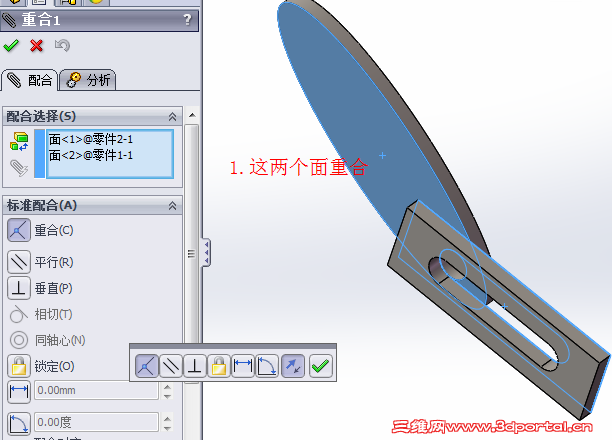

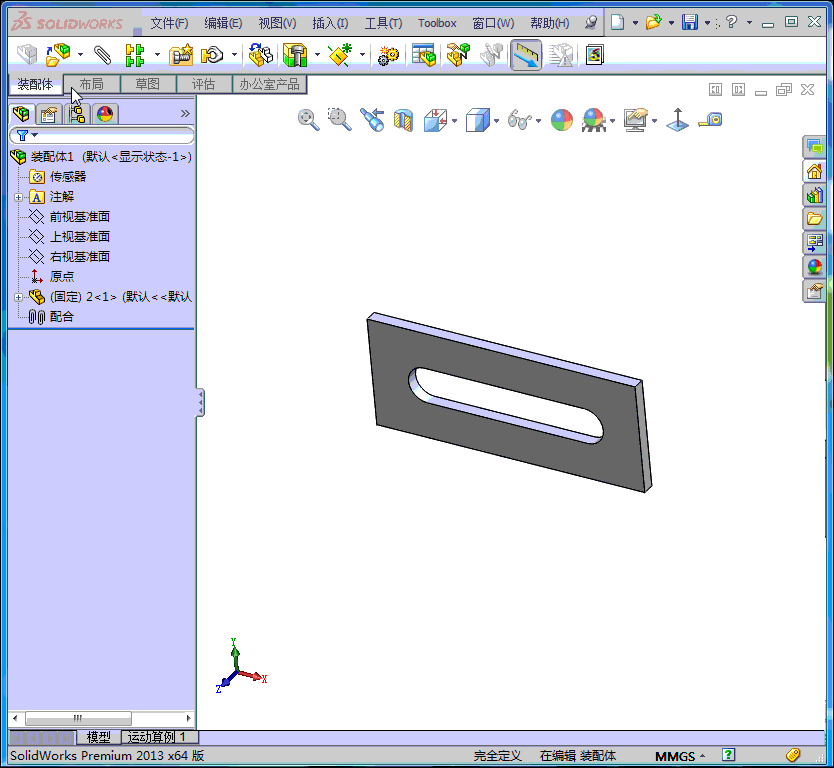

把腰孔草图显示出来，圆孔草图也显示，用两个中心添加距离配合，高级最小尺寸0，最大尺寸长孔中心的一半。

腰孔配合2011版.rar (137.39 KB, 下载次数: 12)

huodeidei · 发表于 2013-5-22 08:48:19

学习了！!!

shyso · 发表于 2013-5-22 08:52:52

本帖最后由 shyso 于 2013-5-22 08:55 编辑

看到上面也做出来了，但是似乎有一个冗余配合，而且两零件下底面重合配合（看不清，应该是吧）不符合实际。。。

slw2015 · 发表于 2013-5-22 16:04:54

shyso 发表于 2013-5-22 08:52 static/image/common/back.gif, Y& ]5 Q3 _3 m# |, Q4 A) x4 w
看到上面也做出来了，但是似乎有一个冗余配合，而且两零件下底面重合配合（看不清，应该是吧）不符合实际。 ...

谢谢你的解答按照你的步骤问题解决了

slw2015 · 发表于 2013-5-22 16:05:30

qiminger 发表于 2013-5-22 08:09 static/image/common/back.gif, x, l0 n* B8 N6 C# [" m, M* A
把腰孔草图显示出来，圆孔草图也显示，用两个中心添加距离配合，高级最小尺寸0，最大尺寸长孔中心的一半。
! c" P5 L! F/ z2 F: A8 } ...

谢谢你的解答按照你的步骤问题解决了

ffda · 发表于 2013-5-22 20:44:05

本帖最后由 ffda 于 2013-5-22 20:45 编辑

slw2015 发表于 2013-5-21 21:54 static/image/common/back.gif
5 y: t. C6 w. P/ \不行吧我是孔心的问题不是面的问题啊

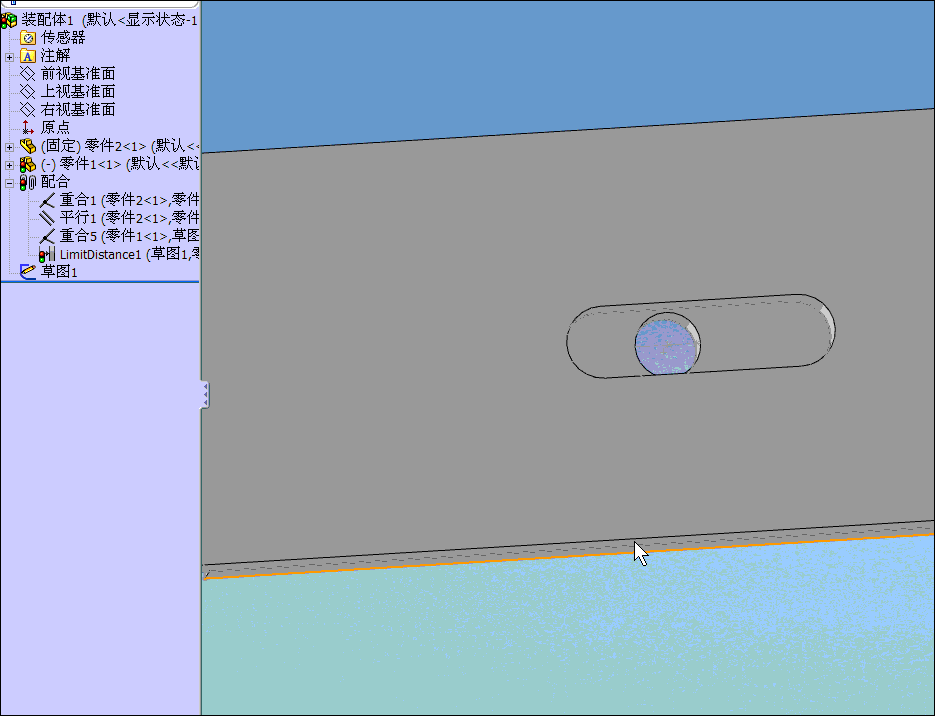

宽度配合不一定是面的问题，这样：

slw2015 · 发表于 2013-5-23 15:08:40

ffda 发表于 2013-5-22 20:44 static/image/common/back.gif2 {$ v) \4 |7 `1 q3 [
宽度配合不一定是面的问题，这样：

我先试试看

杀苏 · 发表于 2013-5-23 16:51:15

ffda 发表于 2013-5-22 20:44 static/image/common/back.gif
: G4 q3 P5 T3 R& O宽度配合不一定是面的问题，这样：

你这样就是圆柱会跑出那个槽

ffda · 发表于 2013-5-23 21:11:38

杀苏发表于 2013-5-23 16:51 static/image/common/back.gif
2 C6 p; m m/ Z5 [' m你这样就是圆柱会跑出那个槽

我们讨论的是宽度配合问题，你说的应该是限位配合。
