在SW怎么画网纹滚花

qinhui68 · 发表于 2013-5-31 13:00:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在SW怎么画网纹滚花??
新国标中网纹滚花的模数有什么规格???
具体尺寸是多少???
模数,节距,深度存在什么关系???

有彩虹的时光 · 发表于 2013-5-31 17:12:33

还是贴个图方便点，画这个东西耗电脑资源又来的慢。

wwwzzzvvv · 发表于 2013-5-31 17:17:10

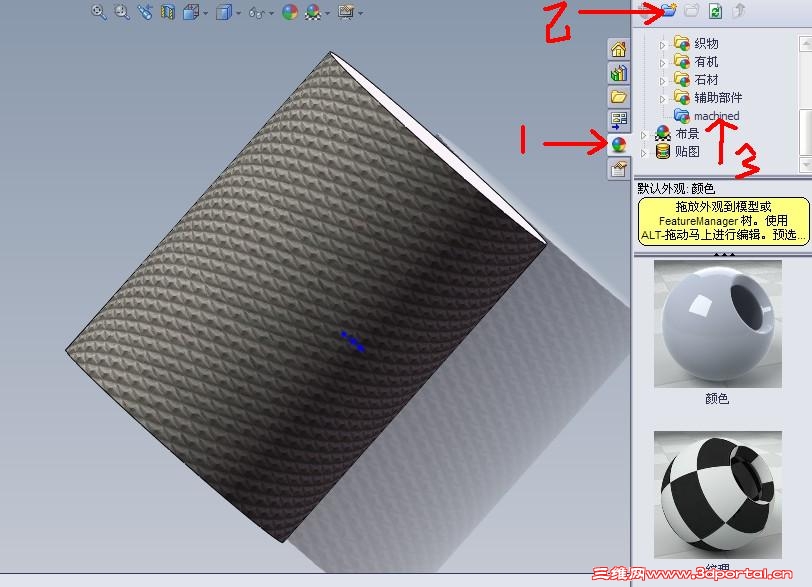

使用贴图，点击SW右侧的4色彩球图标，再点击上面的第2个图标（添加文件位置）*:\Program Files\SolidWorks\data\Images\textures\metal添加即可……

施瓦辛格 · 发表于 2013-5-31 17:29:33

这个滚花还有这么多数据啊，看来平时都是瞎搞啊

qinhui68 · 发表于 2013-6-20 14:51:50

wwwzzzvvv 发表于 2013-5-31 17:17 static/image/common/back.gif) F0 j) r& B) \6 L5 k4 ~! H" {
使用贴图，点击SW右侧的4色彩球图标，再点击上面的第2个图标（添加文件位置）*:\Program Files\SolidWorks\ ...

我的上面怎么没有这个东西,你能不能把这个分享一下啊,谢谢

wwwzzzvvv · 发表于 2013-6-20 17:09:55

本帖最后由 wwwzzzvvv 于 2013-6-21 09:17 编辑

qinhui68 发表于 2013-6-20 14:51 http://www.3dportal.cn/discuz/static/image/common/back.gif
: q( ^3 D: |2 D* V! b2 e9 a我的上面怎么没有这个东西,你能不能把这个分享一下啊,谢谢

把文件分享一下，望能解决你的问题……

★♂ping♂★ · 发表于 2013-6-20 21:18:59

文件夹里面有跟你一样的内容，但点击后下面的框里不显示对应的内容，不知为什么？

280333043 · 发表于 2013-6-21 09:36:21

滚花标记：
直纹或网纹 m0.5 GB6403.3-86
人家就可以加工了呀

280333043 · 发表于 2013-6-21 09:37:06

在说：Sw画这个占内存，大型装配时不方便

NHC99 · 发表于 2013-6-24 15:05:14

不错，谢谢分享

walkinheaven · 发表于 2013-6-26 16:42:50

滚花，不要画，图纸上标注一下，就可以。

mikexie63 · 发表于 2016-5-8 11:19:53

wwwzzzvvv 发表于 2013-6-20 17:090 E& y2 T4 ? o+ c' F
把文件分享一下，望能解决你的问题……

好东东，下载了

mikexie63 · 发表于 2016-5-8 11:23:03

wwwzzzvvv 发表于 2013-6-20 17:09- r' U; G* [6 M9 {( d3 A8 C
把文件分享一下，望能解决你的问题……

PART1在哪？

mikexie63 · 发表于 2016-5-8 11:25:20

已找到！试用再说
