小弟没学过solidworks，但是老师非让我们5天画5个图，求大神帮忙，不然就挂啦，拜谢

永不回头 · 发表于 2013-6-21 17:31:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

前5个，求大神帮忙啊，谢谢各位，谢谢啦

qiyuezhuifeng · 发表于 2013-6-22 08:03:01

什么图？可以贴出来让大家帮助你，交给你简单的步骤就可以了。
sw很简单，一般人一周就可以学会基本的画法。常用的零件问题不大。

永不回头 · 发表于 2013-6-22 08:17:40

图片在贴子里的，哥哥们，救命呀

oypopen · 发表于 2013-6-22 08:20:47

完全没有看到图片或者附件...

永不回头 · 发表于 2013-6-22 08:21:32

忘了上传图了，谢谢各位了，请帮我下

永不回头 · 发表于 2013-6-22 08:27:18

最后一天了，明天下午就要交了，打什么先帮我把这个用生命在进行的课程设计过了吧，谢谢各位啦

zll3310737 · 发表于 2013-6-22 09:36:41

是建模，还是单纯二维图？建模的话，估计得挂了。
平时干什么去了？
不行就跟老师说说宽限几天....

oypopen · 发表于 2013-6-22 09:44:02

画图片哪些机构么？没有尺寸也看不清，是设计还是单纯绘图？

股海一客 · 发表于 2013-6-22 10:00:11

你学哪去了这个东西别人帮不到的尺寸没也看不清建模需时间装配

永远的灰烬 · 发表于 2013-6-22 10:04:10

哎，这个确实看不清啊，没法整，不过加把劲儿，应该还有生还希望

永不回头 · 发表于 2013-6-22 10:04:35

oypopen 发表于 2013-6-22 09:44 static/image/common/back.gif
`+ S) ^& d5 [! ?7 o2 ?画图片哪些机构么？没有尺寸也看不清，是设计还是单纯绘图？

尺寸自定，只要画出图来能运行就行，画零件图然后装配起来，老师给的就是这个，看不清楚

永不回头 · 发表于 2013-6-22 10:06:31

股海一客发表于 2013-6-22 10:00 static/image/common/back.gif7 b3 Q1 Q9 H6 A# E2 @0 R- b! C
你学哪去了这个东西别人帮不到的尺寸没也看不清建模需时间装配

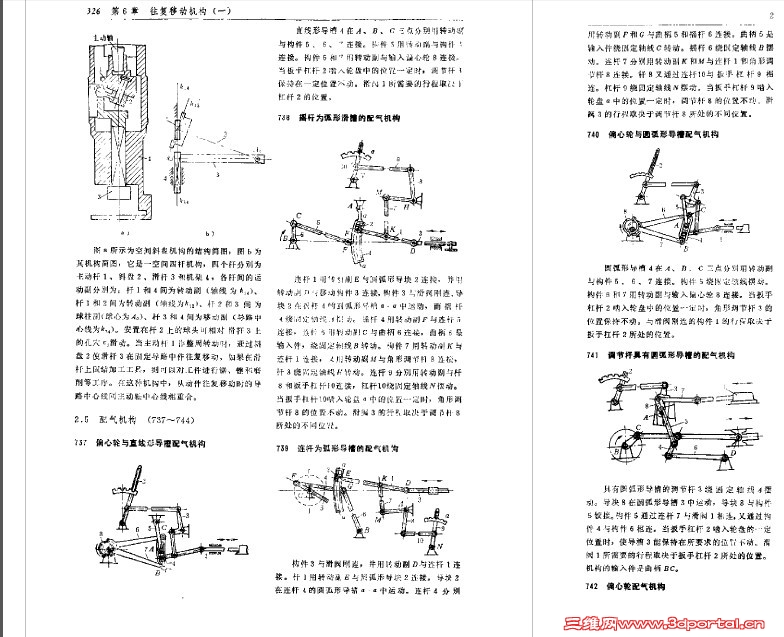

尺寸自定，这就是老师给的图pdf，不知从哪扫描的一本课本，所以很不清楚，他让我们自己看着办

永不回头 · 发表于 2013-6-22 10:09:37

zll3310737 发表于 2013-6-22 09:36 static/image/common/back.gif
( }( ~9 l' o0 R% _# ~" C% ?2 R+ ~: ~9 I是建模，还是单纯二维图？建模的话，估计得挂了。
- t/ g. R) @ v( N& Z+ ^+ o平时干什么去了？
7 J1 Y+ x- M& n% l" v/ O$ j不行就跟老师说说宽限几天....

画三维的，尺寸自定，这个软件压根就没学过呀，老师让我们两天之内学会然后画图，本来说是5天做完的现在宽限到星期天了，估计是没法再宽限了

daxilee · 发表于 2013-6-22 10:30:51

这图根本不清楚.............

swsxz · 发表于 2013-6-22 10:51:47

看来要上刑台了

永不回头 · 发表于 2013-6-22 10:52:23

daxilee 发表于 2013-6-22 10:30 static/image/common/back.gif
5 q, J A- t9 K. s. S6 j这图根本不清楚.............

老师给的就是这个。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。只能看着像什么就画社么，只要能看得过去就行了

永不回头 · 发表于 2013-6-22 11:01:05

swsxz 发表于 2013-6-22 10:51 static/image/common/back.gif
7 m" J9 L* l9 q3 h9 G! j3 f4 S% ?看来要上刑台了

哥，不带这么打击人的，我相信还是好人多呀

zll3310737 · 发表于 2013-6-22 11:03:07

永不回头发表于 2013-6-22 10:09 static/image/common/back.gif
" N. e& m: M! j! d* O: x/ }2 B. w0 `画三维的，尺寸自定，这个软件压根就没学过呀，老师让我们两天之内学会然后画图，本来说是5天做完的现在宽 ...

二维图熟练么？熟练的话先把二维图搞出来，标注尺寸，然后让大家给你建下模.....

tm861205 · 发表于 2013-6-22 13:23:46

我知道你们老师要干嘛了，估计出书！这些图没法再用

0003 · 发表于 2013-6-22 15:25:07

前三天学习，第四天练习，第五天完成

水波 · 发表于 2013-6-22 15:38:39

估计，已经躺下了

qq625267377 · 发表于 2013-6-22 15:49:49

又要熟悉软件又没有尺寸你们老师对你们期望很高啊
可以试试大致的用尺子量下比例先任意取个值其他的根据比例取个差不多的值
基本都是连杆不算麻烦努力吧

ujump · 发表于 2013-6-22 16:03:28

5天，如果是全部用来做这个事情，已经足够了。

股海一客 · 发表于 2013-6-22 16:36:42

永不回头发表于 2013-6-22 10:06 static/image/common/back.gif
9 X% C+ w }! L1 J尺寸自定，这就是老师给的图pdf，不知从哪扫描的一本课本，所以很不清楚，他让我们自己看着办

没学过还叫你们画那你们学什么三维软件了先用二维的画出来吧

hyg7501 · 发表于 2013-6-22 19:32:04

上传的图也看不清楚啊，有没有再清晰一点的啊
