怎么利用SOLIDWORKS绘制这个类似弹簧的结构

ruanjian1983 · 发表于 2013-6-22 22:58:36

您需要登录才可以下载或查看，没有帐号？注册

x

大虾们,有谁会绘制这个类似弹簧状的小连接件,我利用螺旋线和3D绘制草图,没有绘制出来,如有会绘制的提供下思路,这个电镀铜线的直径为0.9mm,圆圈的外径为5.2mm 总的长度为22.5mm(包含中间圆柱的长度,圆柱的长度5mm,直径4mm),先感谢了。

yhsjyw · 发表于 2013-6-23 08:51:46

看不明白，有没有二维图啊

LQW（腾龙） · 发表于 2013-6-23 12:52:49

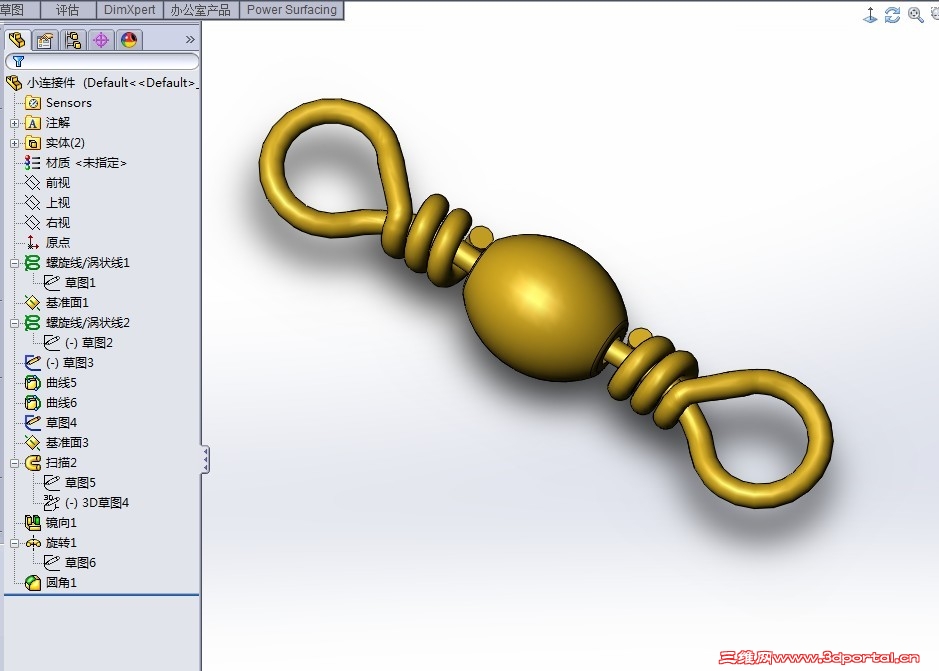

尺寸自已定的，抛砖引玉。
2012版

qiminger · 发表于 2013-6-23 12:57:17

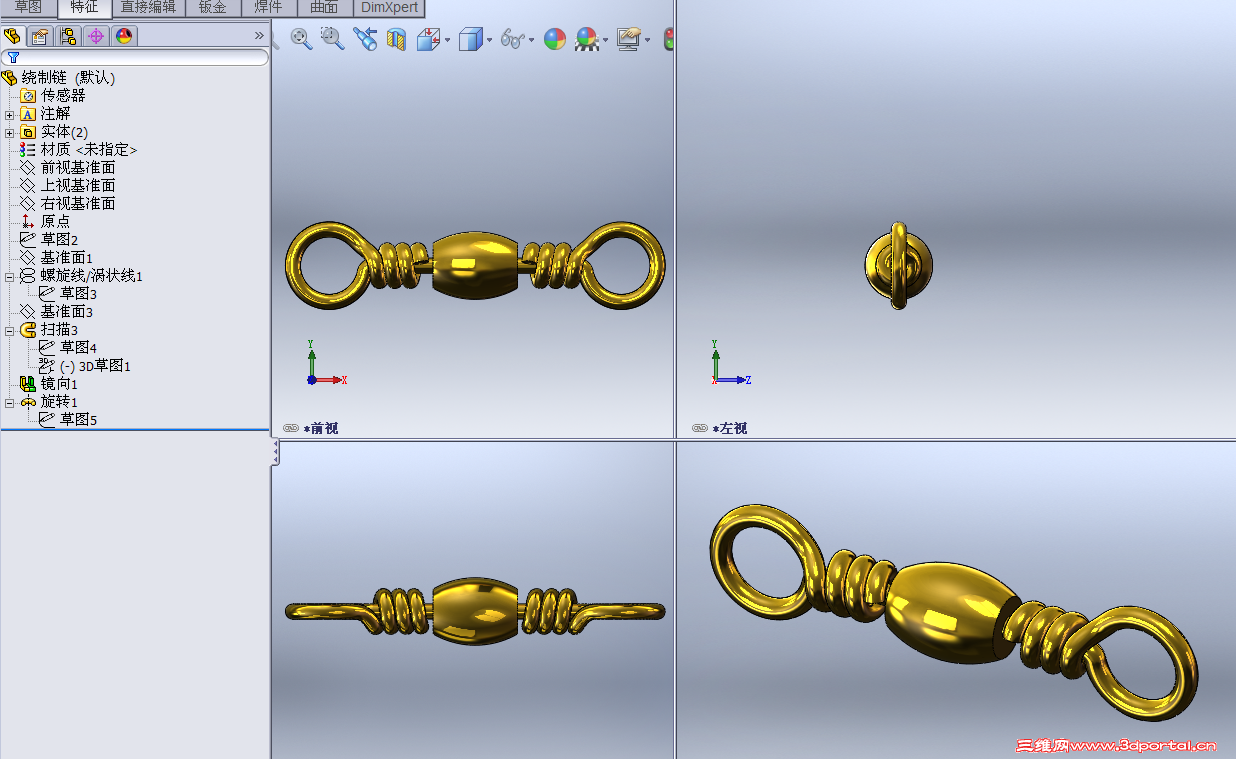

今天有闲，帮你做一个，不一定是最便捷的，自己分析一下过程吧。
源文件2011版

绕制链.rar (649.15 KB, 下载次数: 48)

ruanjian1983 · 发表于 2013-6-23 18:38:09

LQW（腾龙）发表于 2013-6-23 12:52 static/image/common/back.gif
4 G6 Y# l% I1 ?; f0 v尺寸自已定的，抛砖引玉。
3 }3 a* c- T: O( l, ?2012版

谢谢你，可是不知道怎么给份

ruanjian1983 · 发表于 2013-6-23 20:08:23

qiminger 发表于 2013-6-23 12:57 static/image/common/back.gif8 U; r! `7 `5 O% \: N; e
今天有闲，帮你做一个，不一定是最便捷的，自己分析一下过程吧。- o5 [7 m1 o9 a# K" ?# N
源文件2011版
