百思不得其解，这个楔形槽该怎么画啊，求指点

euxine · 发表于 2013-6-25 16:51:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

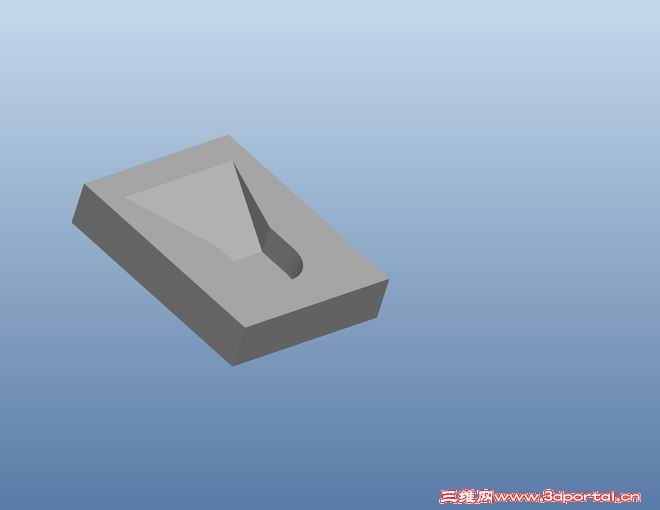

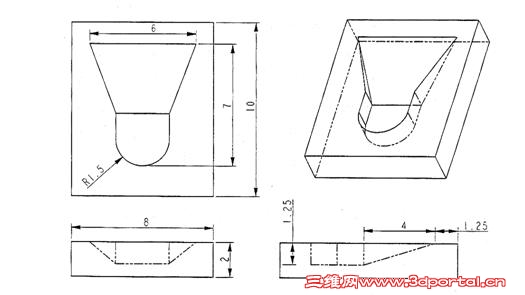

如上图所示，中间那个槽该怎么画出来啊？大家给点指点

zkq1212 · 发表于 2013-6-25 21:22:06

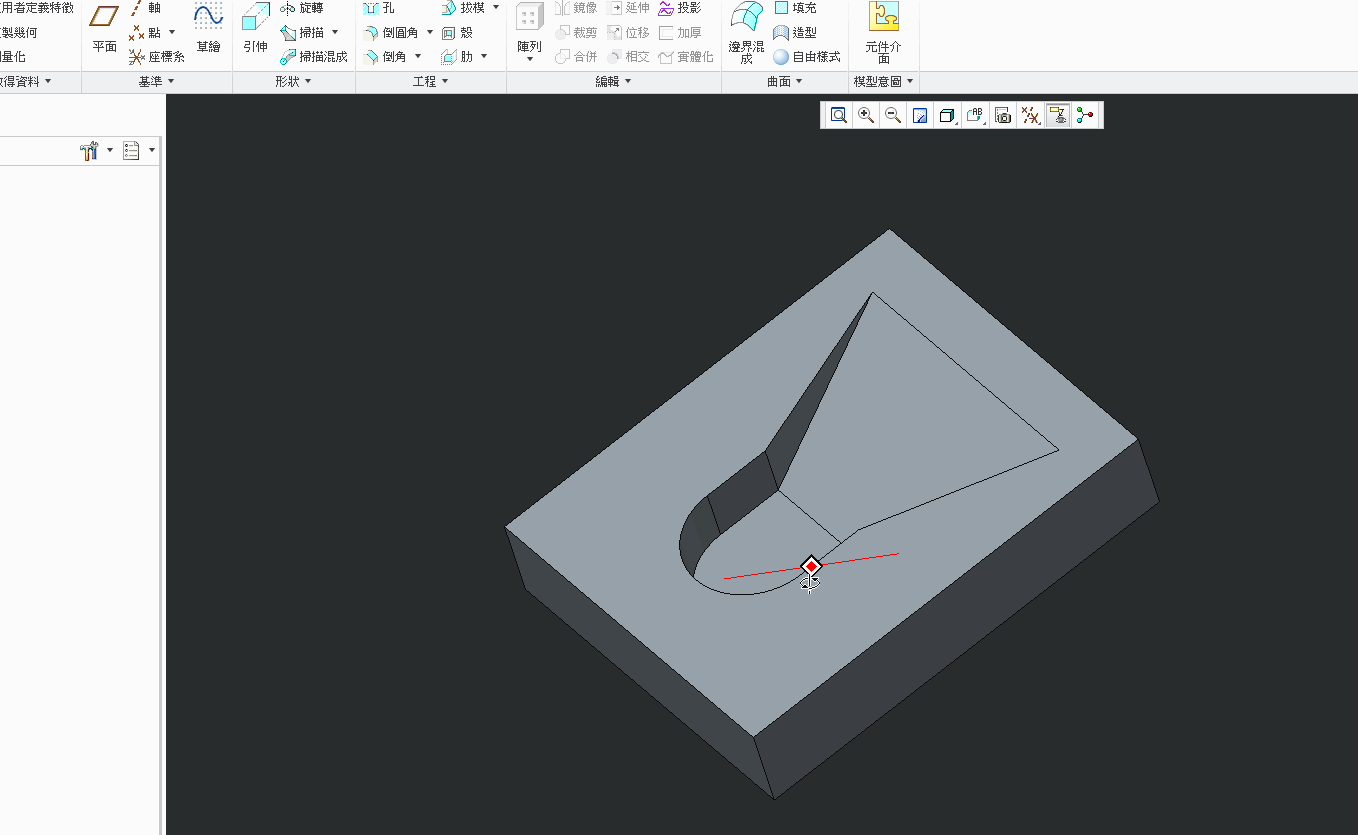

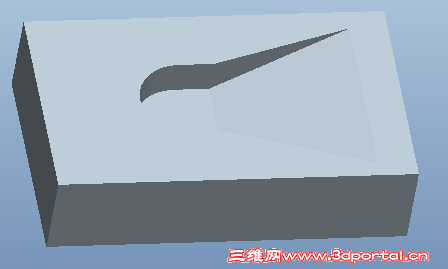

我画了一个

alex822822 · 发表于 2013-6-25 21:40:44

不規則面最好用曲面合併在實體化來做!!省去建基準平面時間!!

tangcarlos3d · 发表于 2013-6-25 22:10:02

一个特征画不出来就用两个特征画：先在right面对称切出一个斜槽（宽3.00，可以包括R1.5的长度，及总长7mm），再在上面切一个梯形、深度到斜面即可。最后到2-R1.5圆角。

ganyiwei · 发表于 2013-6-25 22:52:48

这个不都百思不得其解的话难点的你咋办、.
好吧，来次挖坟，我都把三年的前的帖挖出来了，
http://www.3dportal.cn/discuz/fo ... &extra=page%3D1

euxine · 发表于 2013-6-26 10:31:17

ganyiwei 发表于 2013-6-25 22:52 static/image/common/back.gif) m' S+ F' ?9 S P; J
这个不都百思不得其解的话难点的你咋办、.5 Q0 C. N' Z( c6 t( t! v
好吧，来次挖坟，我都把三年的前的帖挖出来了，
; r0 D9 \+ z6 Z* R. O& qhttp://www. ...

下载了老大的源文件仔细研究，终于搞懂了，，，原来是先拉伸一个通槽，再在下面补充一块，太高了！

chewanli · 发表于 2013-6-27 21:51:58

很简单呀，可以先切缺口，然后再补上斜面，也可以先切圆那部分，然后加个拔模，还可以切完圆的部分，在倒个角

fxi1027 · 发表于 2013-6-28 08:51:05

楼上的两步完不成啊

three_zyh · 发表于 2013-7-3 01:02:12

比较基本问题却折射出很多简便方法。

HBK · 发表于 2013-7-3 07:20:29

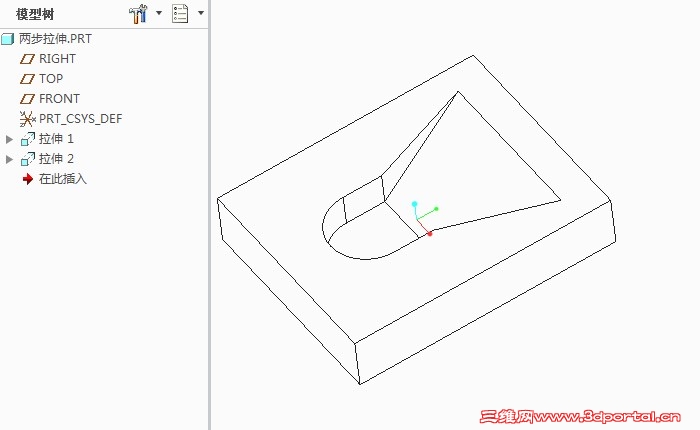

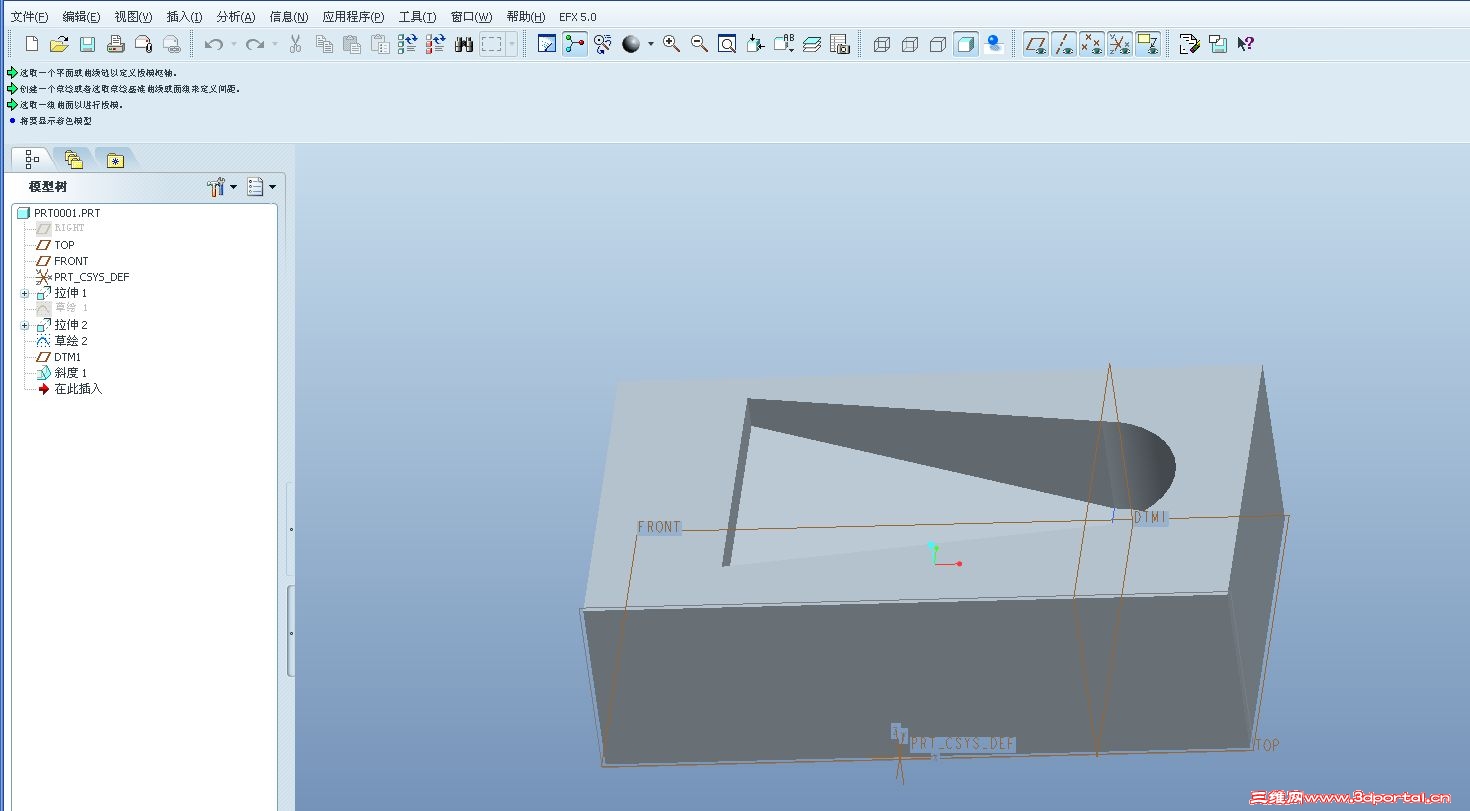

话说我两步拉伸即可：

WMG6000 · 发表于 2013-7-3 08:24:23

做两只曲面合并然后实体化即可。

euxine · 发表于 2013-7-5 10:39:59

HBK 发表于 2013-7-3 07:20 static/image/common/back.gif9 n1 q4 i& u7 l% j0 Z6 Y, k2 b" Q
话说我两步拉伸即可：

受教了，都是高手

liuming19870623 · 发表于 2013-7-5 14:42:38

两步可以做出来，不过这种东西，我觉得不能老去研究这种技巧，我觉得做设计关键不是怎么画出来，而是你的设计思想，一旦想法成立，图纸出来无非是快点慢点的问题，这是我的个人一点想法！

______、忘 · 发表于 2013-7-7 22:29:03

呵俩步搞定亮瞎了我的眼真心基础给磨没了受教。。

飞/aiq · 发表于 2013-7-8 08:53:52

路过学习，方法很多

stphen100 · 发表于 2013-7-11 14:30:58

高手大有人在呀。我花了四步。先拉伸，再切除圆的这一半。在侧面切三切。最后正面切梯形。（这一步选择到三角斜面）

新学者 · 发表于 2013-7-12 10:47:51

利用拉伸和分割拔模也可以。图片不会传。

新学者 · 发表于 2013-7-12 10:51:37

是这样的。
