这图用钣金怎么画

WYZ750705 · 发表于 2013-7-4 11:41:25

您需要登录才可以下载或查看，没有帐号？注册

x

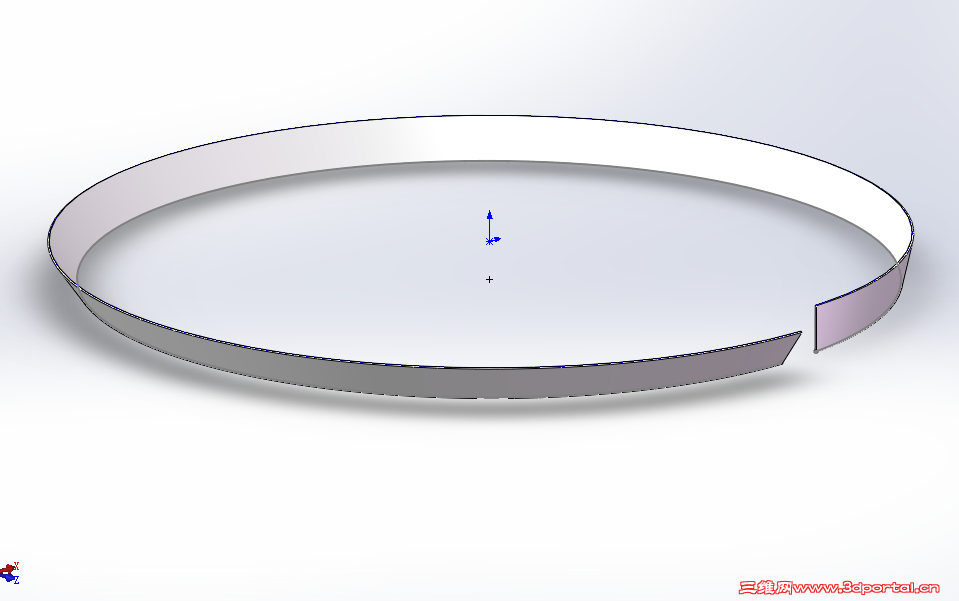

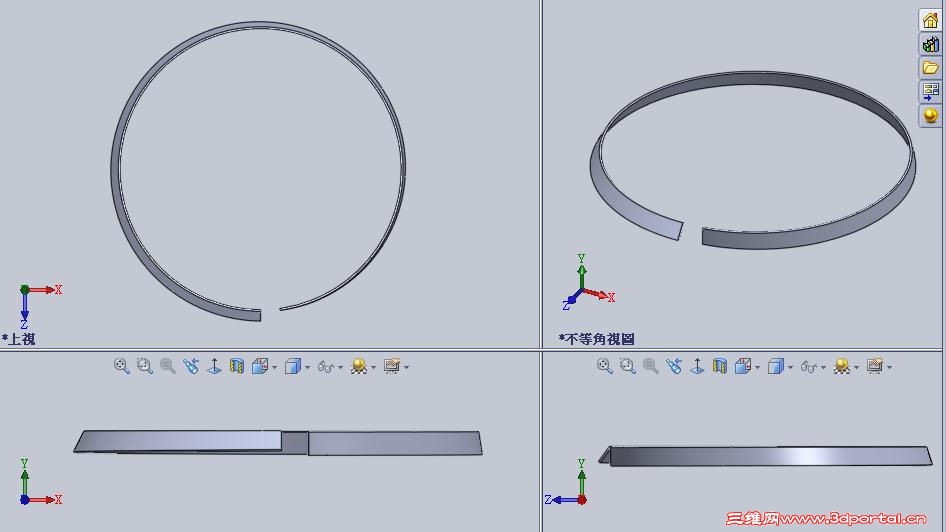

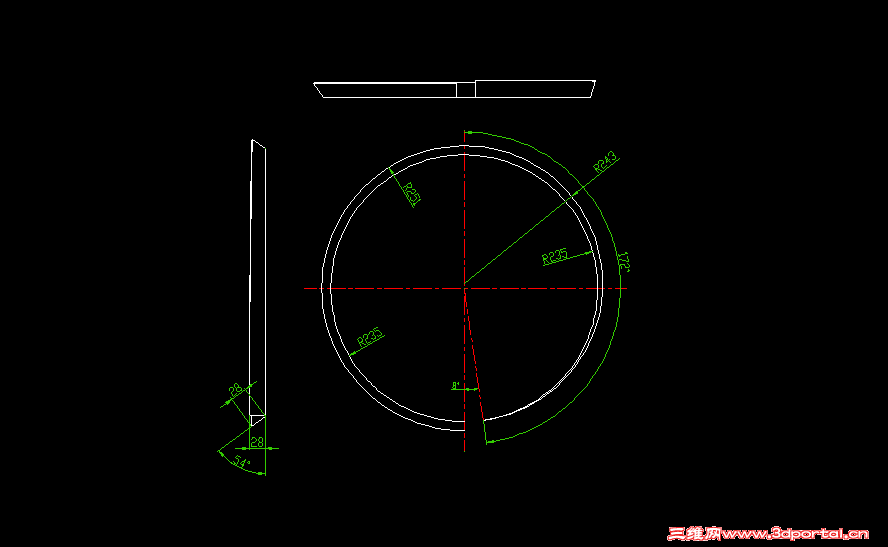

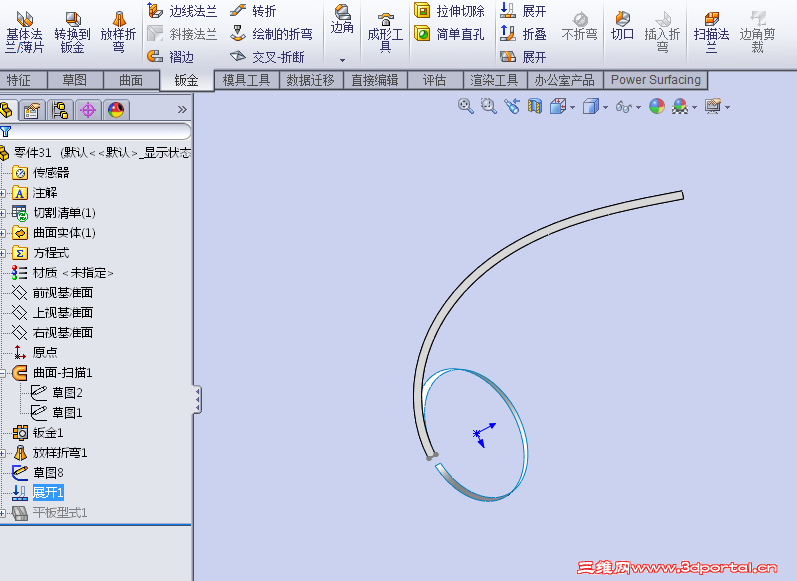

这个图用版金怎么画，用曲面放样和实体放样都可以做出来，但是转换不了钣金，因为我要的是展开图，期待大家帮帮忙。

WYZ750705 · 发表于 2013-7-4 11:56:50

怎么没人帮我呀？

gt.adan · 发表于 2013-7-4 12:05:28

樓主試過曲面放樣、實體放樣…怎就沒看見「鈑金放樣」呢？

傻孩子 · 发表于 2013-7-4 12:29:49

楼上正解，哈哈~~

WYZ750705 · 发表于 2013-7-4 13:25:19

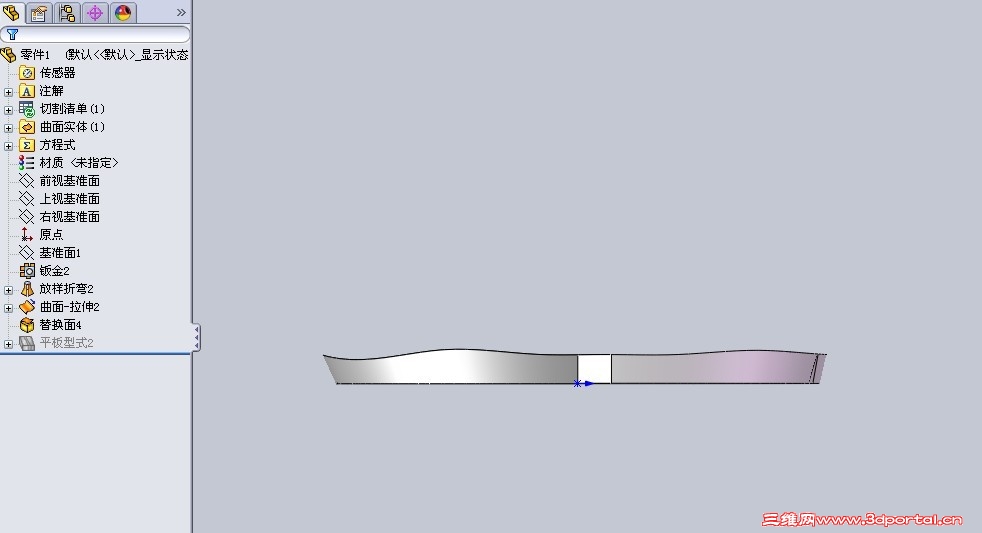

我作了钣金放样，但是做不出来，上面的曲线是有高低起伏的，钣金放样放不了，3楼的老师给个原文件呗。

WYZ750705 · 发表于 2013-7-4 14:02:45

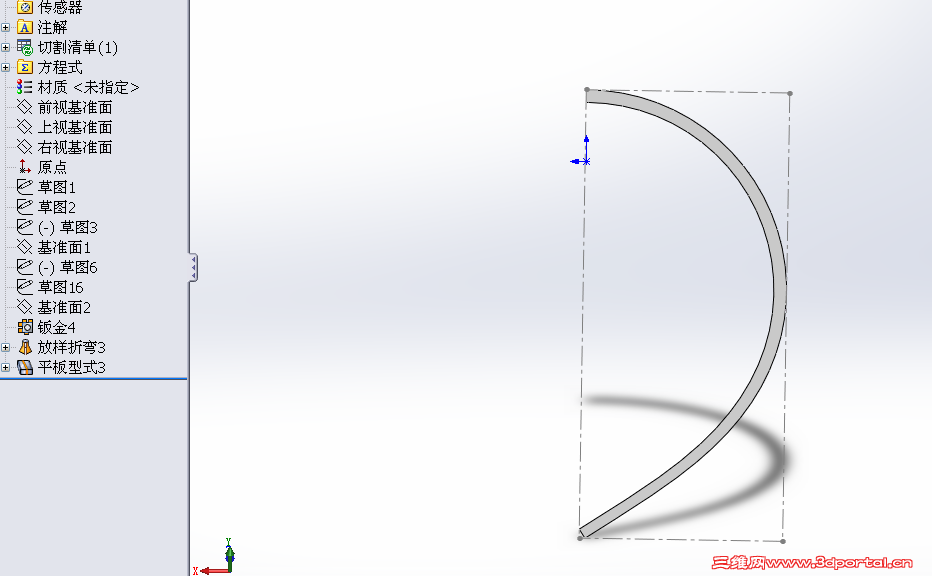

3楼的老师，看你的主视图好像上下两面是平行的，这个我也做了，但这样展开它的首尾宽度是不一样的，实际要求是展开后宽度都是28。 QQ截图20130704140009.png

rnlnfei01 · 发表于 2013-7-4 14:21:55

WYZ750705 发表于 2013-7-4 13:25 static/image/common/back.gif
8 E: J6 r/ R0 M( q我作了钣金放样，但是做不出来，上面的曲线是有高低起伏的，钣金放样放不了，3楼的老师给个原文件呗。

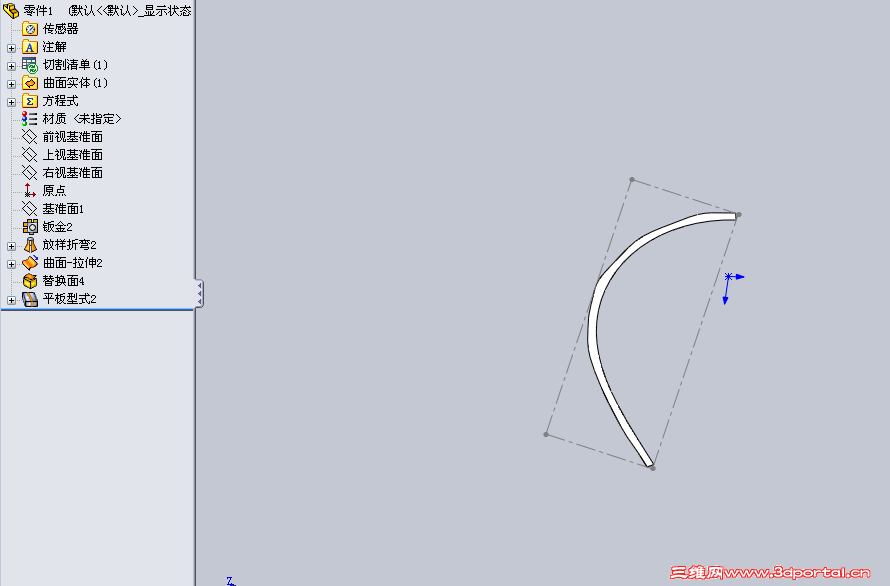

那个高低起伏可以用曲面替换下

heat_ice2000 · 发表于 2013-7-4 15:07:12

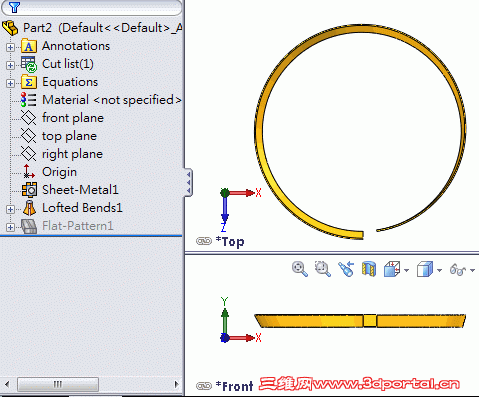

這樣?

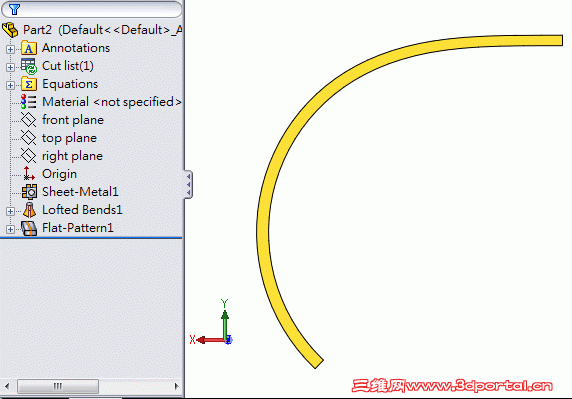

gt.adan · 发表于 2013-7-4 22:17:59

WYZ750705 发表于 2013-7-4 13:25 static/image/common/back.gif. O7 C; D0 W5 n% h
我作了钣金放样，但是做不出来，上面的曲线是有高低起伏的，钣金放样放不了，3楼的老师给个原文件呗。

阿丹不是什麼老師

來亂的成份居多…

中午顧著吃飯沒注意這些細節，是俺的疏忽，先向您道歉…

gt.adan · 发表于 2013-7-4 22:46:50

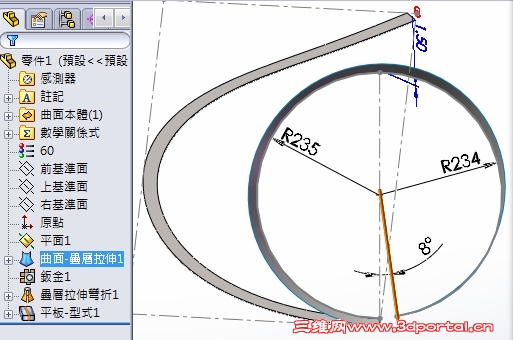

本帖最后由 gt.adan 于 2013-7-5 02:40 编辑

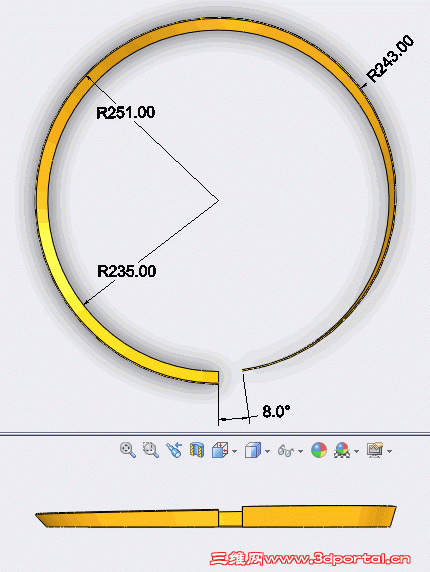

支持，怎麼做起來形狀怪怪的…？？和 heat_ice 大大的不太一樣…

WYZ750705 · 发表于 2013-7-5 11:50:11

8楼的是对的，怎么做的，跪求给个原文件吧？

heat_ice2000 · 发表于 2013-7-5 12:45:45

WYZ750705 发表于 2013-7-5 11:50 static/image/common/back.gif
& N w5 i6 u- r/ a6 ]/ w2 ]. U8楼的是对的，怎么做的，跪求给个原文件吧？

其實不難,只是如果要維持展開寬度28,那尺寸R251,R243是多標的.


零件2.rar (185.25 KB, 下载次数: 33)

WYZ750705 · 发表于 2013-7-5 13:10:19

十二万分的感谢 heat_ice2000 ，收益匪浅呀

tolam · 发表于 2013-7-5 16:08:26

本帖最后由 tolam 于 2013-7-5 16:10 编辑

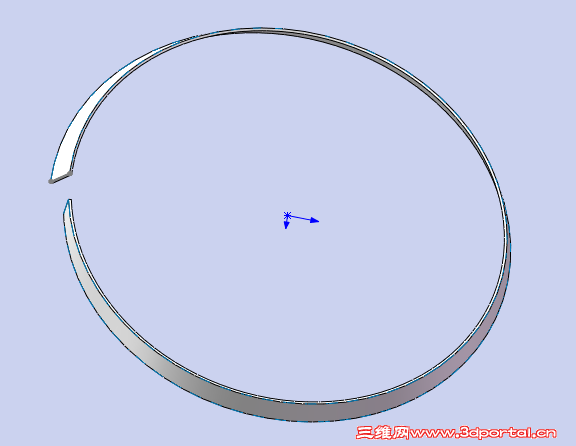

来一个

cyswoaini · 发表于 2013-7-5 16:10:54

做的非常好

agony007 · 发表于 2013-7-5 19:35:50

学习谢谢各位老师

→^_~ · 发表于 2013-7-5 22:56:27

都是强手对于我们初级者只有羡慕啊

gt.adan · 发表于 2013-7-6 01:18:32

heat_ice2000 发表于 2013-7-5 12:45 static/image/common/back.gif2 ?$ i* w! a d9 v( d2 ?- Z/ f. U- O
其實不難,只是如果要維持展開寬度28,那尺寸R251,R243是多標的.

昨晚一直和那些尺寸對不上，按尺寸根本無法建模。
才想向您請教，今天就上文件了，謝謝分享。

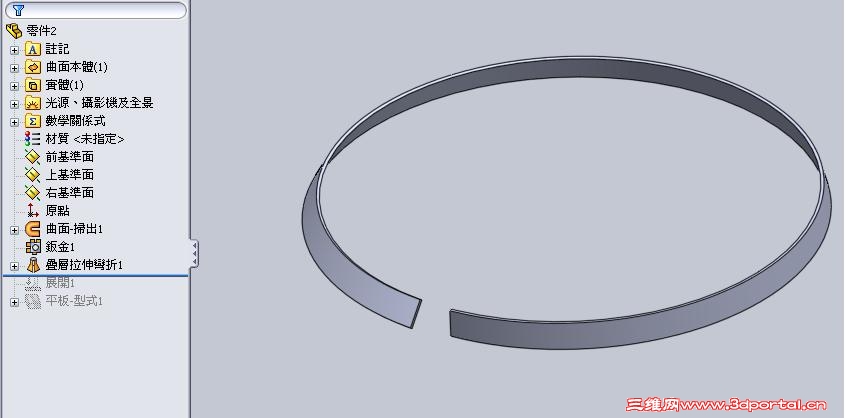

ryouss · 发表于 2013-7-6 13:51:20

本帖最后由 ryouss 于 2013-7-6 14:00 编辑

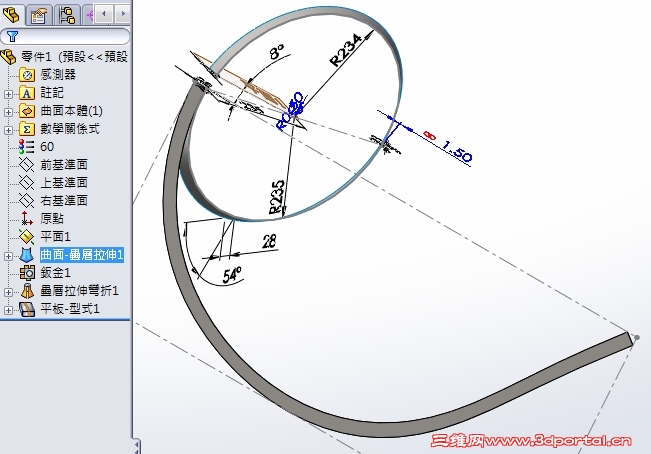

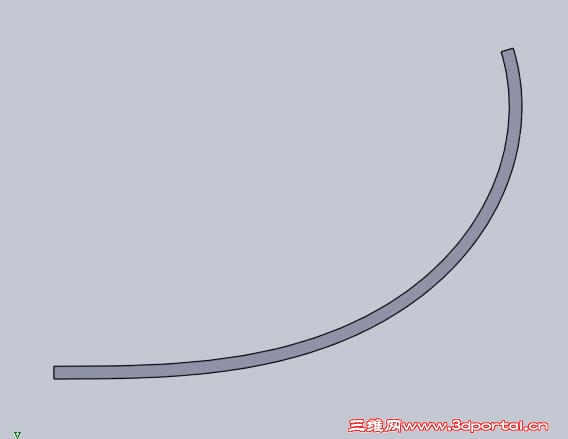

作參考

WYZ750705 · 发表于 2013-7-6 14:16:05

你们这在实体图界面里显示标注是怎么弄的呀？

WYZ750705 · 发表于 2013-7-6 14:20:50

知道了，就在实体图上用智能标注。
