画标准螺纹时，有个放样切割步骤不明白，求大神指教

小灵通29 · 发表于 2013-7-11 16:12:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由小灵通29 于 2013-7-11 16:29 编辑

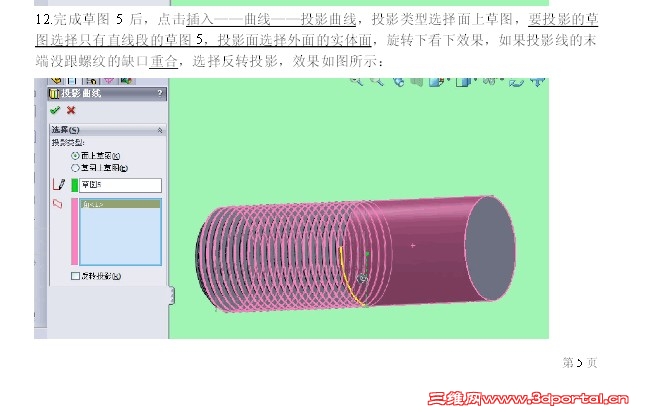

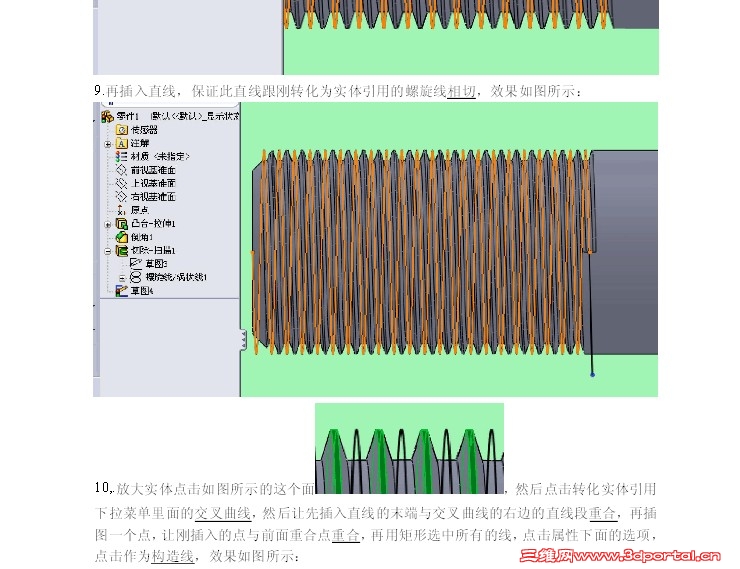

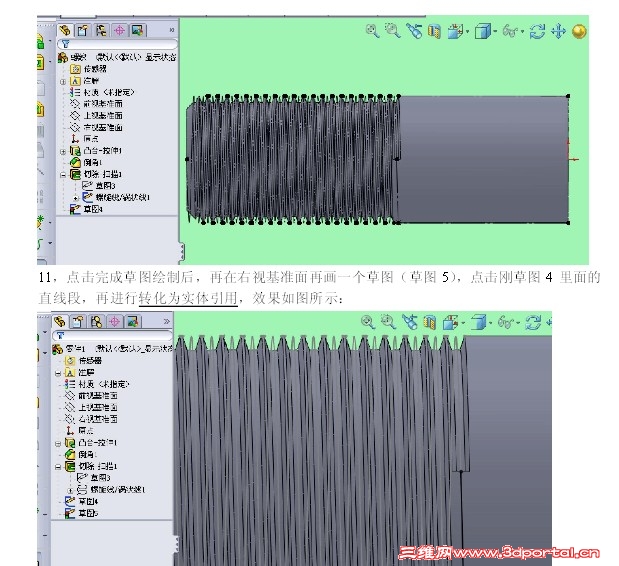

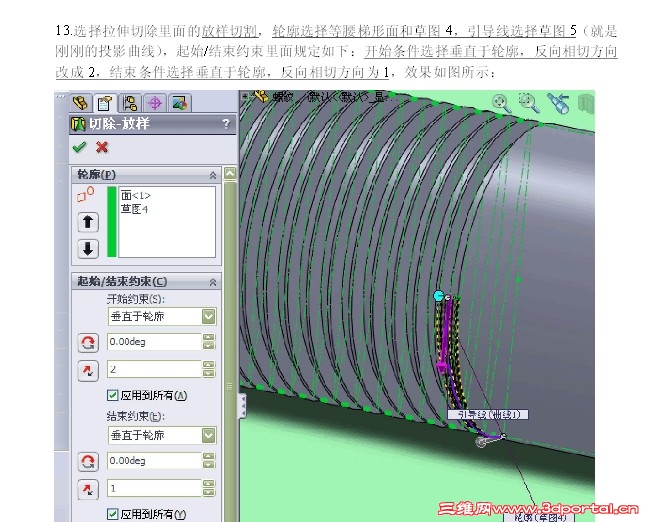

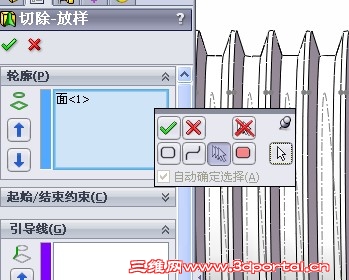

画标准螺纹时，到了第13步，放样切割步骤，轮廓里的草图4怎么也选不中，返回第10步查看，有句话“再插图一个点，
让刚插入的点与前面重合点重合，再用矩形选中所有的线。。。。。”其中的店怎么插入，跟那个点重合啊？我这步不知怎么做了，是不是导致到了12步选轮廓时，就选不上草图4了呢？求各位大神指点，谢谢！另外，第10步这样画的作用是什么啊？还要插入点之类的。

qinhui68 · 发表于 2013-7-11 16:16:19

你画的太详细了,我以前也试着这样画后来发现太麻烦了,就直接采用装饰螺纹线来表示.

小灵通29 · 发表于 2013-7-11 16:25:13

qinhui68 发表于 2013-7-11 16:16 static/image/common/back.gif) _0 {( E$ l5 s" n$ P; P9 V/ X" X
你画的太详细了,我以前也试着这样画后来发现太麻烦了,就直接采用装饰螺纹线来表示.

也不是专门为了画螺纹，把这里的一些东西学会了，以后再画其他的东西，会用的上吧。

xuxinzhi2006 · 发表于 2013-7-12 06:50:01

用过组合曲线的方法，楼主的这个方法还没用过、要不楼主把源文件发上来我们看看？

小灵通29 · 发表于 2013-7-12 09:07:12

xuxinzhi2006 发表于 2013-7-12 06:50 static/image/common/back.gif$ z4 s( X& A) U0 ?7 U
用过组合曲线的方法，楼主的这个方法还没用过、要不楼主把源文件发上来我们看看？

可以在这个网址查看，我不是会员，下载不下来，http://wenku.baidu.com/view/91f4c62bb4daa58da0114ade.html

highersolo · 发表于 2013-7-12 09:32:56

楼主可以用组合曲线！在画退刀槽时在退刀槽位置用涡状线，只要一圈就可以说了，至于要让两个线的点重合，你可以说做一个基准面去测一下角度然后在画涡状线时就可以直接入那个角弃就可以说了哦！这是我的想法

asencwx · 发表于 2013-7-12 11:17:23

这样的方法应该不算完美吧
按照教程做的2012的文件

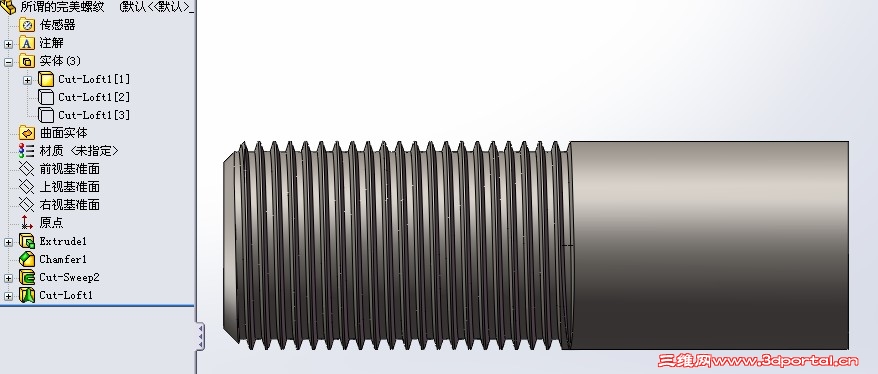

所谓的完美螺纹.rar (736.44 KB, 下载次数: 29)

asencwx · 发表于 2013-7-12 11:20:27

楼主选不到草图4的原因应该是草图4没做一个点，要画一个点，然后约束点与直线的端点重合，那么你就可以选到草图4了，草图4是一个点

1508760610 · 发表于 2013-7-12 17:20:15

要标准件的话都可以用第三方插件啊，画螺纹麻烦的很，还不如用螺纹装饰快些

yang19910928 · 发表于 2013-7-14 13:09:55

非标螺纹有具体要求

小灵通29 · 发表于 2013-7-15 09:33:31

asencwx 发表于 2013-7-12 11:20 static/image/common/back.gif$ L( E9 E [9 H+ B5 u; S/ A" w
楼主选不到草图4的原因应该是草图4没做一个点，要画一个点，然后约束点与直线的端点重合，那么你就可以选到 ...

谢谢，我知道问题就出在这了，当时我也不知道画那个点怎么画，跟谁重合，根据你的提醒，我就画了一个点，跟直线端点重合，之后就能做了，现在也明白为什么要画那个点了，放样切割需要两个轮廓，而这个点就是其中的轮廓，因为退刀结束时就是一个点了，多谢啊！希望对新学的人有所帮助。

小灵通29 · 发表于 2013-7-15 09:36:12

asencwx 发表于 2013-7-12 11:17 static/image/common/back.gif
* }/ i* k2 s$ z4 k这样的方法应该不算完美吧9 f+ o+ J. O- W' a+ W5 N
按照教程做的2012的文件

谢谢帮助！
