求轮胎纹路的快捷画法

北京威成亚-谢 · 发表于 2013-7-15 11:35:08

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

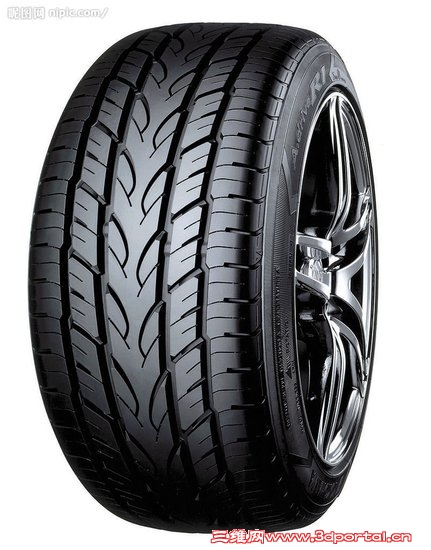

例如这样的轮胎，怎么画呢，最好给回一个原文件。

b096812_Ceg · 发表于 2013-7-15 12:05:45

本帖最后由 b096812_Ceg 于 2013-7-15 12:06 编辑

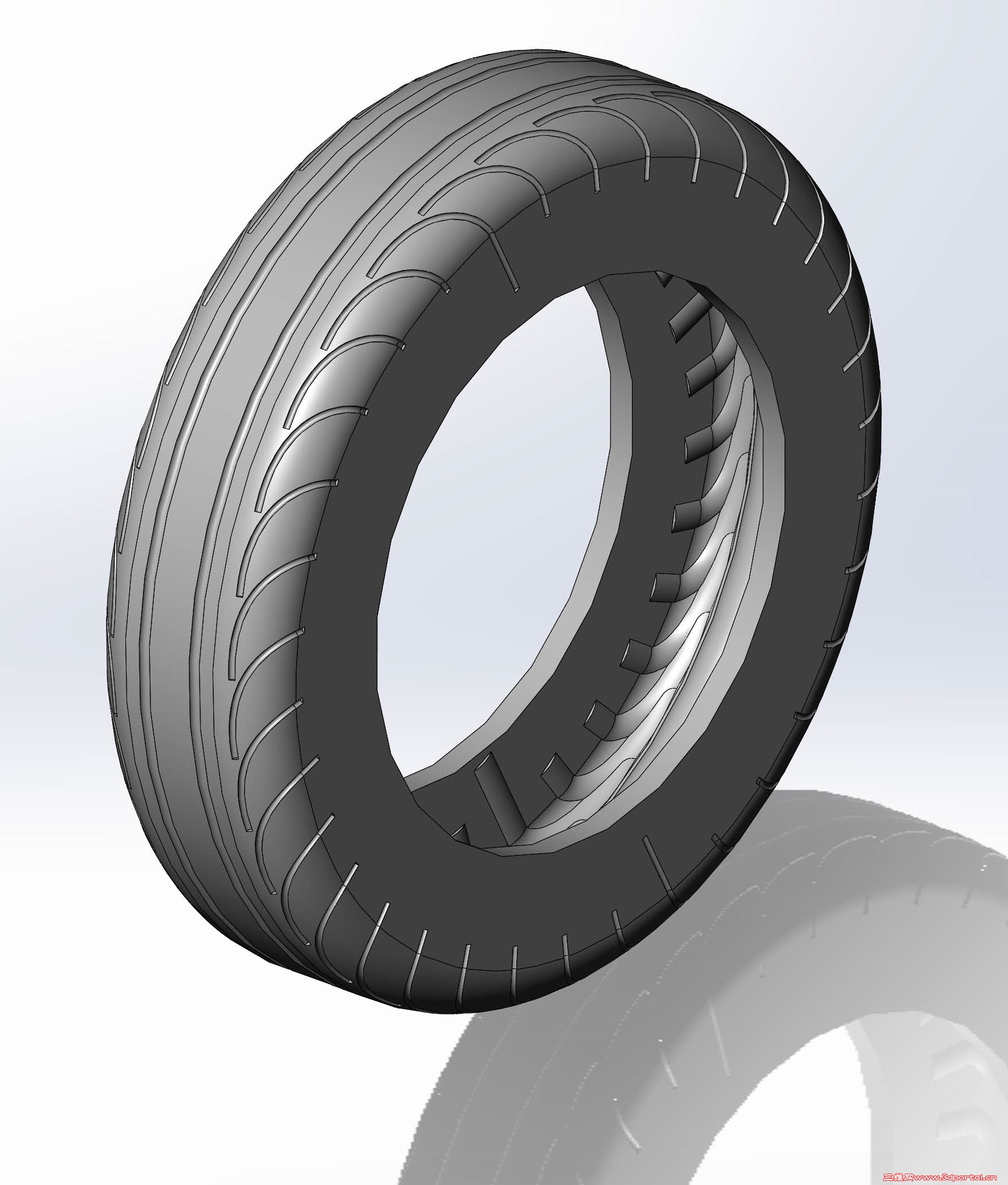

用投影曲線~投到面上陣列!

北京威成亚-谢 · 发表于 2013-7-15 12:27:31

b096812_Ceg 发表于 2013-7-15 12:05 static/image/common/back.gif
* x- n& i6 ]9 m: n) k" e2 l用投影曲線~投到面上陣列!

下载下来打不开，怎么回事，是用sw打吗？

北京威成亚-谢 · 发表于 2013-7-15 12:31:57

b096812_Ceg 发表于 2013-7-15 12:05 static/image/common/back.gif1 a( {$ a: q. U. j' y
用投影曲線~投到面上陣列!

下载下来不是压缩包的样子，不能解压

b096812_Ceg · 发表于 2013-7-15 13:09:41

rar 解壓縮! 上搜尋網站查....><"

tangcarlos3d · 发表于 2013-7-15 13:41:51

pro/e里有一个甜甜圆的命令非常适合画轮胎：先画一个长方形的薄板，将花纹画上去，再绕甜甜圆。至于侧面的花纹可以另外在画上（投影）去。
本人不精通SW，仅供参考。

北京威成亚-谢 · 发表于 2013-7-15 13:55:15

tangcarlos3d 发表于 2013-7-15 13:41 static/image/common/back.gif3 L( F8 x) i3 C) H! o
pro/e里有一个甜甜圆的命令非常适合画轮胎：先画一个长方形的薄板，将花纹画上去，再绕甜甜圆。至于侧面的花 ...

谢谢。为了维护世界和平

北京威成亚-谢 · 发表于 2013-7-15 13:56:49

b096812_Ceg 发表于 2013-7-15 13:09 static/image/common/back.gif# y/ F8 v$ Z/ S; \5 X
rar 解壓縮! 上搜尋網站查....>

谢谢你耐心的指导，我终于打开了，结果悲剧的发现提示，未来版本。。。我是sw12啊，怎么那么先进你们现在用的都

ghost7898597 · 发表于 2013-7-15 13:59:29

看起来挺好啊，支持下吧。

ffda · 发表于 2013-7-15 14:07:17

如果你不是做轮胎的，建议用纹理完全可以满足你的要求。

北京威成亚-谢 · 发表于 2013-7-15 14:13:14

b096812_Ceg 发表于 2013-7-15 13:09 static/image/common/back.gif
9 ^$ l0 ~" Q g1 n1 Y* M5 ]. J$ Erar 解壓縮! 上搜尋網站查....>

能不能把你的设计树截图给我看下

b096812_Ceg · 发表于 2013-7-15 14:59:33

2012...那我就沒轍了....><"
把你的更新到sp5.0 就可以讀了

b096812_Ceg · 发表于 2013-7-15 15:07:20

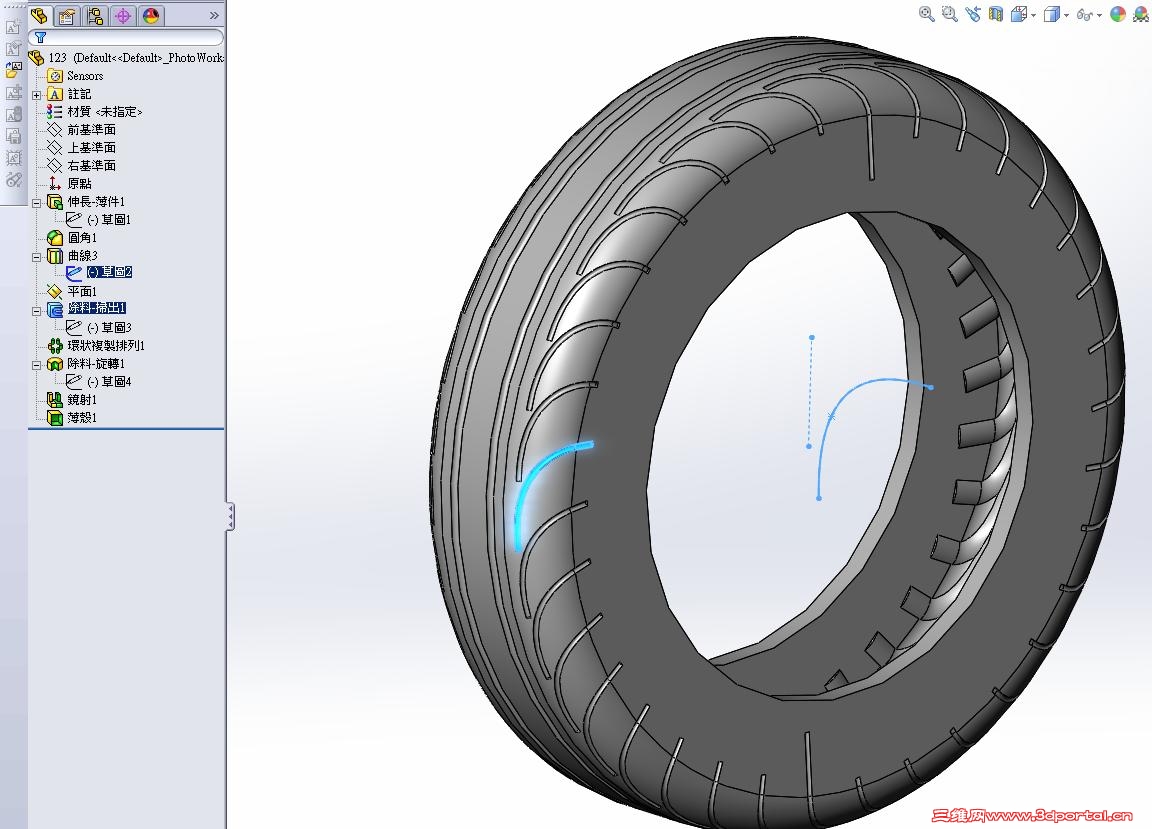

截樹狀圖給你看,主要在於投影那邊!

北京威成亚-谢 · 发表于 2013-7-15 15:16:47

b096812_Ceg 发表于 2013-7-15 15:07 static/image/common/back.gif
0 h6 b$ V( q) _, {3 ?截樹狀圖給你看,主要在於投影那邊!

太感动了

北京威成亚-谢 · 发表于 2013-7-15 16:11:37

b096812_Ceg 发表于 2013-7-15 14:59 static/image/common/back.gif$ c6 Q7 O9 h# m% _& X8 h0 D
2012...那我就沒轍了....>

画出来了，就是条纹里面也有两条长出来的，不知道为什么，可以填充没它，不知道怎么出来的，镜像的一段可以根据距离忽略掉，不会出来两条长的

wjchicken · 发表于 2013-7-15 16:22:31

也可以用包覆，再圆周阵列。
或者拉伸切除，距指定面指定的距离，再圆周阵列。

也可以用钣金，展开之后直接拉伸切除再线性阵列，再取消展开。（但是会留下一条缝隙）

北京威成亚-谢 · 发表于 2013-7-15 16:28:56

wjchicken 发表于 2013-7-15 16:22 static/image/common/back.gif# T% p" B+ i* M- U1 N
也可以用包覆，再圆周阵列。" J; K& T' d5 @) a8 @5 t3 S' O' W
或者拉伸切除，距指定面指定的距离，再圆周阵列。

这么多方法啊，谢谢。我熟悉熟悉软件再

rageyuan · 发表于 2013-7-15 22:12:31

各位轮胎不是这么画地！先在平面条上画花纹，然后环形弯曲即可，注意截面控制。

北京威成亚-谢 · 发表于 2013-7-16 08:23:01

rageyuan 发表于 2013-7-15 22:12 static/image/common/back.gif0 G+ U: a9 Y& D* L/ y% z
各位轮胎不是这么画地！先在平面条上画花纹，然后环形弯曲即可，注意截面控制。

能来个文件图片什么的看看步骤，截一下设计树的图最好能

rageyuan · 发表于 2013-7-17 10:17:32

北京威成亚-谢发表于 2013-7-16 08:23 static/image/common/back.gif
9 H8 n w: ]# Y能来个文件图片什么的看看步骤，截一下设计树的图最好能

http://www.3dportal.cn/discuz/fo ... =1263000&extra=

297403424 · 发表于 2013-7-18 08:17:25

是的，轮胎花纹不能只能用18的画法，其余的画法都会出现变量。一定要跟弧长走。

蓝色金属 · 发表于 2013-7-18 08:24:19

rageyuan 发表于 2013-7-15 22:12 static/image/common/back.gif
& ~0 H, k: j3 i各位轮胎不是这么画地！先在平面条上画花纹，然后环形弯曲即可，注意截面控制。

你说的PROE里面的环形折弯吧
