尺寸测量怎么不一样？

wangxw2010 · 发表于 2013-7-22 07:21:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

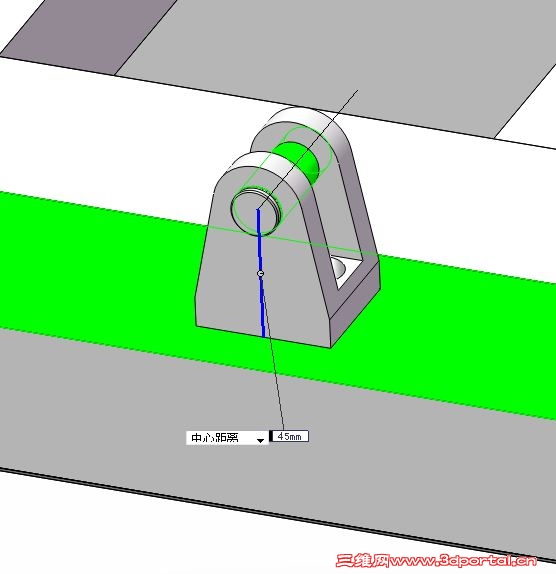

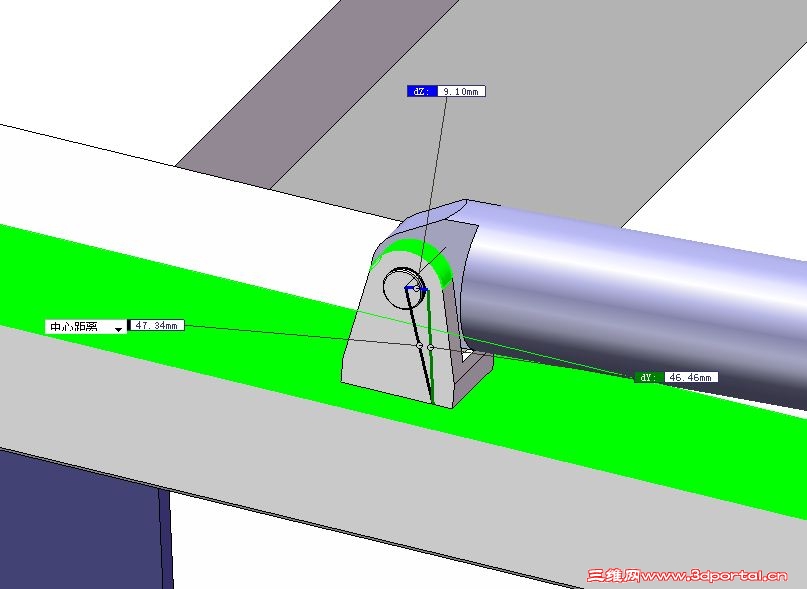

如图1，在部件图中测量支座中心高是45，此结果是正确的。可在装配体中，见图2，怎么测量结果不是45了？在装配体中再打开这个部件，测量中心高结果依然是45.请大家帮忙如何解决？因文件较大，不好上传，请理解。

qq625267377 · 发表于 2013-7-22 08:35:33

这只能说明支座的上圆弧与孔不同心

wangxw2010 · 发表于 2013-7-22 08:49:01

qq625267377 发表于 2013-7-22 08:35 static/image/common/back.gif% f z( `; w6 Y7 e' M
这只能说明支座的上圆弧与孔不同心

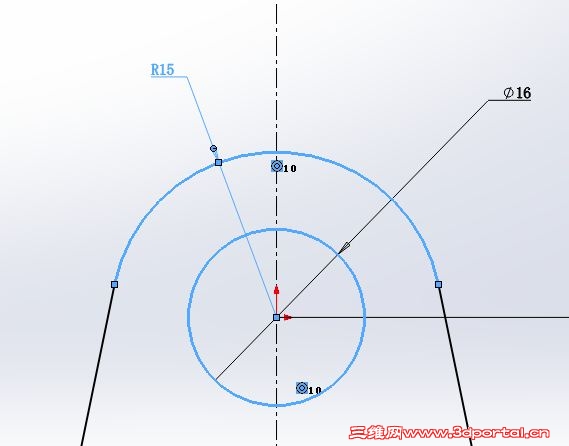

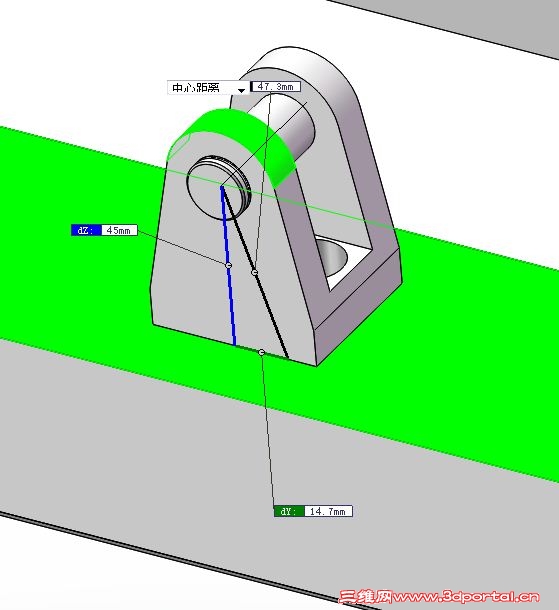

谢谢回复！但请看图3：同样是从圆弧处测量的，在部件图中测量为什么有45这个尺寸？事实上，圆弧与孔是同心的，我检查过了。刚才我又给圆弧与孔增加了同心几何关系（见图4），还是不行，

qq625267377 · 发表于 2013-7-22 08:53:16

图中dZ=45不就对上了，那里不对了

wangxw2010 · 发表于 2013-7-22 09:02:43

qq625267377 发表于 2013-7-22 08:53 static/image/common/back.gif* ~' N5 b0 j& F! `' `7 j3 o8 |
图中dZ=45不就对上了，那里不对了

可是，在有油缸的图中即图2中测量，就量不出45了。关键是在图2的装配图中测量出问题，所有尺寸都不准确。

qq625267377 · 发表于 2013-7-22 09:14:37

才明白，就是说在零件中测没问题，可是在装配体中测却得不到那个数值
是不是支座安装位置是斜面啊？要想测得准确地话，可以用测临时轴（选择中心轴）到平面的距离

wangxw2010 · 发表于 2013-7-22 10:00:05

qq625267377 发表于 2013-7-22 09:14 static/image/common/back.gif+ f& z1 r/ Z1 [" c) B; x7 ?
才明白，就是说在零件中测没问题，可是在装配体中测却得不到那个数值( |6 f `. x4 B- X, m0 F% b+ a
是不是支座安装位置是斜面啊？要想测 ...

不胜感谢！用临时轴测量就没有问题了。可是我纳闷，为什么本装配体装入另一个装配体中，再装配油缸，同样两个测量面，45那个尺寸咋就不出来了呢？

wangxw2010 · 发表于 2013-7-22 10:01:22

wangxw2010 发表于 2013-7-22 10:00 static/image/common/back.gif4 ~% b' i, i) E) l) W
不胜感谢！用临时轴测量就没有问题了。可是我纳闷，为什么本装配体装入另一个装配体中，再装配油缸，同样 ...

支座安装位置不是斜面，只是又装上了一个油缸，就测不出45尺寸了。45是存在的，只是不显示该尺寸。

qq625267377 · 发表于 2013-7-22 10:26:35

不好意思，我说的是倾斜，与水平有角度。
因为sw中是根据直角三角形来算的，显示的是投影到坐标轴的距离，再算斜边，所以才猜测可能是倾斜的。

wangxw2010 · 发表于 2013-7-22 13:21:10

qq625267377 发表于 2013-7-22 10:26 static/image/common/back.gif* l* j5 d- M# N B h5 l
不好意思，我说的是倾斜，与水平有角度。
8 Q) q7 H$ \/ K- \: ]( Y4 F( q因为sw中是根据直角三角形来算的，显示的是投影到坐标轴的距离， ...

图一装配体中测量时也是倾斜的，可到了图2中，测量时也是倾斜的，可就测不出来那个45尺寸了。谢谢！

ghost7898597 · 发表于 2013-7-22 13:33:44

看你们的相互回答，感觉自己也明白点了

wangxw2010 · 发表于 2013-7-22 13:35:32

ghost7898597 发表于 2013-7-22 13:33 static/image/common/back.gif
8 b1 R7 ]1 ]8 e1 y看你们的相互回答，感觉自己也明白点了

问题出现在哪里？都是装配体，怎么就不一样？
不过是在那个装配体中又装配了东西，怎么就测不出来了？

彤儿 · 发表于 2013-7-22 20:09:17

一般以工程图为准
