出工程图 投影问题？

chenjinming

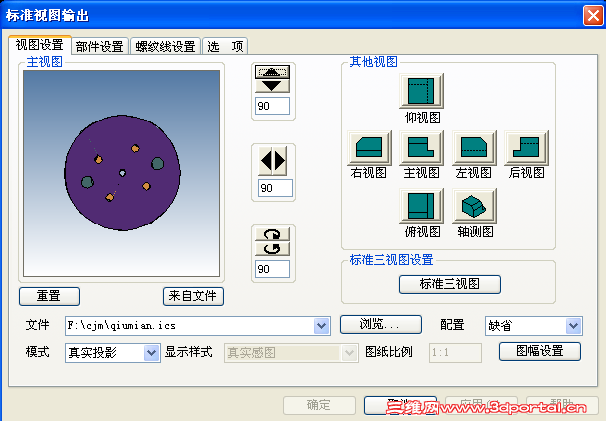

如图所示，现在标准视图的孔位都是歪的，即使旁边有调节角度的，也无法调整孔位连线水平的位置，
% c5 y. {& S" v/ Q) ^& q大家在做这种标准视图的时候是怎么处理的呢？？？？？
5 j! [$ }! k4 ?$ c% ?5 N* R
; X: O/ {, @: w8 B4 r+ p& q

dongchongxiacao

可以在三维设计环境中调整位置，角度。具体方法是，在三维设计环境中点主视图，而后拖入一个长方体作为参考体，再用三维球调整零件的位置、方向、角度与参考体对齐就行了。

mobiler0

如果一个零件在三维设计环境中单独调整位置，角度。那么会影响与其它零件的装配关系。楼主仅仅希望在二维工程图中能摆正零件的位置就可以了，在以前的“图纸”中就可以按照要求每5度角一次调整角度。而现在的“工程图”若要调整角度是每90度角一次调整角度。

chenjinming

dongchongxiacao 发表于 2013-8-14 07:49 static/image/common/back.gif
可以在三维设计环境中调整位置，角度。具体方法是，在三维设计环境中点主视图，而后拖入一个长方体作为参考 ...

, L7 X1 a9 @2 t% f这个也是一个办法，谢谢你

chenjinming

mobiler0 发表于 2013-8-14 09:54 static/image/common/back.gif
  \4 b9 B' v' E. G$ l8 W- o如果一个零件在三维设计环境中单独调整位置，角度。那么会影响与其它零件的装配关系。楼主仅仅希望在二维工 ...

调节角度就是无法调节到绝对的水平，只能是目测
