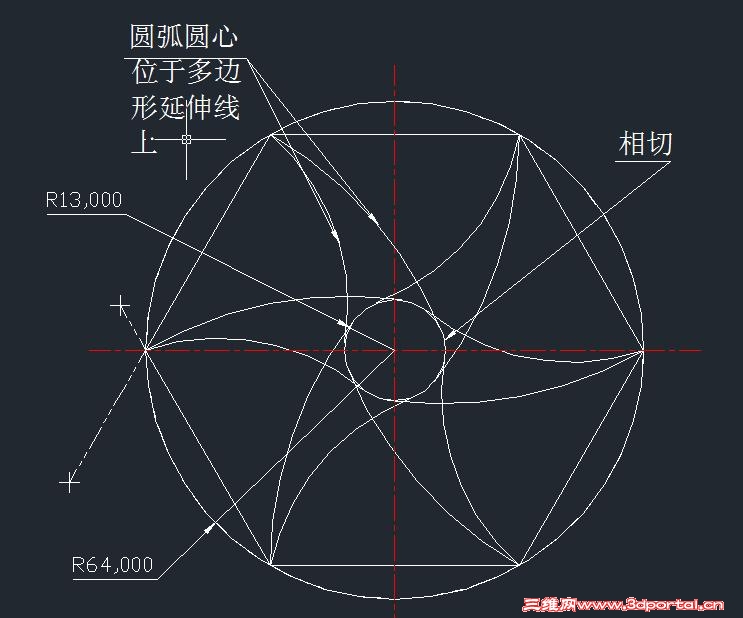

职称cad试题……求详细步骤

super353 · 发表于 2013-8-30 14:54:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 super353 于 2013-8-31 08:32 编辑


奉和 · 发表于 2013-8-30 16:12:02

本帖最后由奉和于 2013-8-30 16:14 编辑

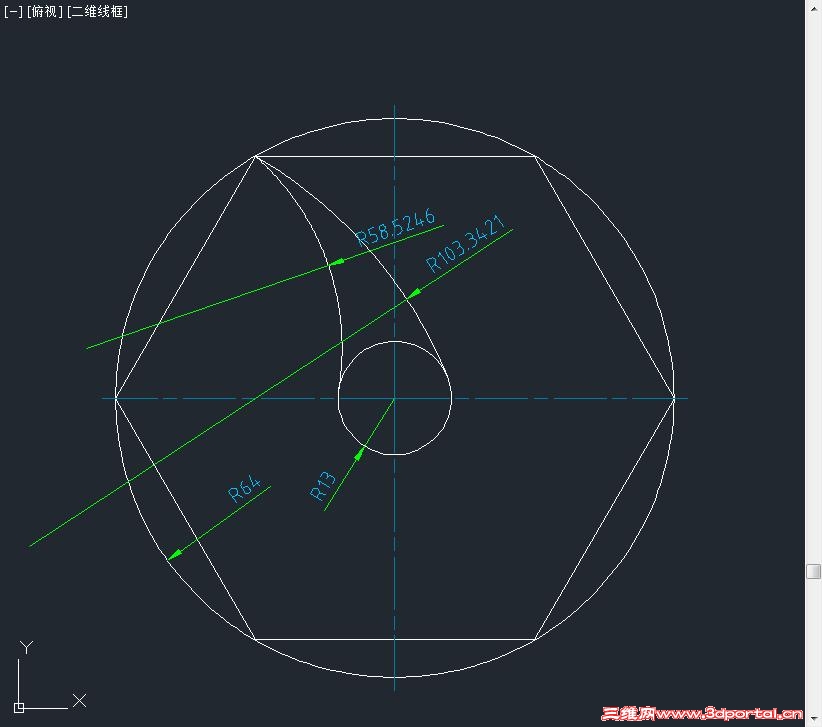

三点画圆就可以了，已知圆上一点，和已知圆切点，圆心所在直线

super353 · 发表于 2013-8-30 17:25:58

奉和发表于 2013-8-30 16:12 static/image/common/back.gif; e. U, P# `+ t* T) l4 k/ h( w) `
三点画圆就可以了，已知圆上一点，和已知圆切点，圆心所在直线

疑似画不出来吧你试了吗？

SWJY1956 · 发表于 2013-8-30 19:54:01

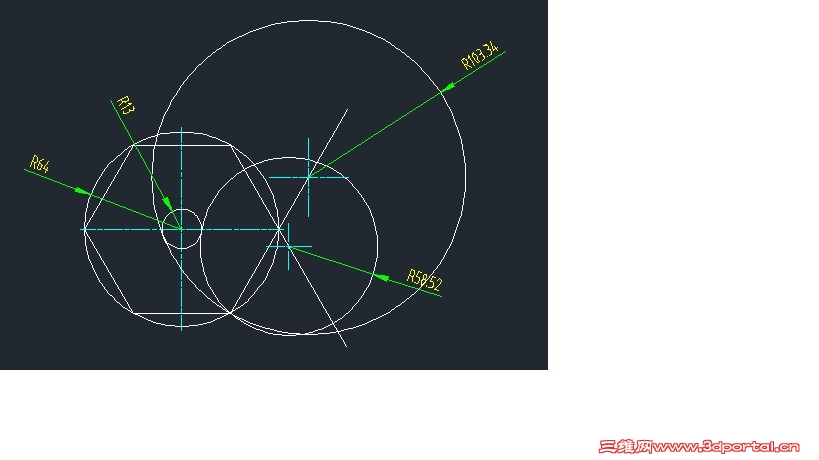

用三点圆画的你看看。

wupeiqi · 发表于 2013-8-30 20:04:33

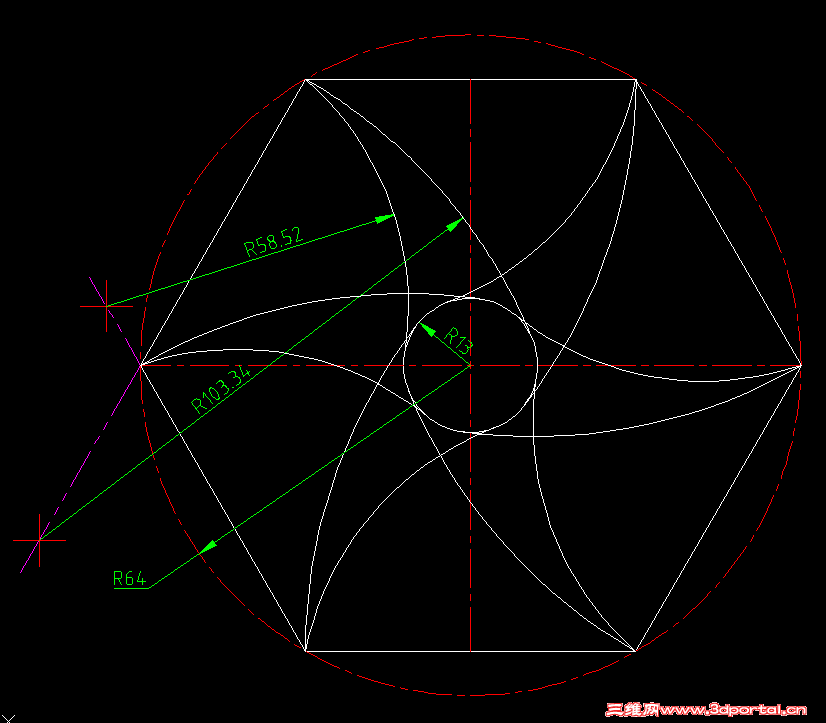

3P画圆，点（六角上），Tan(小圆上切点），Per(在六边形相形边上垂足）。

super353 · 发表于 2013-8-30 20:22:22

SWJY1956 发表于 2013-8-30 19:54 static/image/common/back.gif6 X, y6 ^8 l/ u4 Q3 w. S2 O4 |2 ^# N
用三点圆画的你看看。

疑似多种做法？我的对吧？

lvdeping · 发表于 2013-8-31 15:47:29

本帖最后由 lvdeping 于 2013-8-31 15:57 编辑

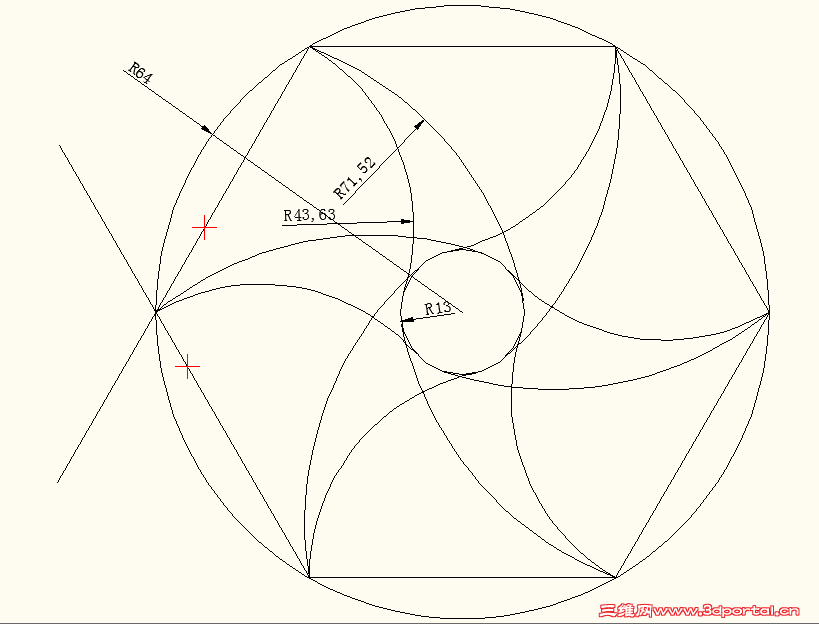

4楼正确，5楼与原图要求不符，圆心点应在六角形延伸线上，不是在六角线上。6楼小圆弧正确，大圆弧圆心点与原图不符。

奉和 · 发表于 2013-8-31 16:20:11

super353 发表于 2013-8-30 17:25 static/image/common/back.gif) w; f8 l; z- ~' a. C
疑似画不出来吧你试了吗？

试过了，可以画出来，不信你再试试

xiaoshm1981 · 发表于 2013-9-1 09:59:56

楼主少了个弧的尺寸

凤九天 · 发表于 2013-9-1 20:34:33

xiaoshm1981 发表于 2013-9-1 09:59 static/image/common/back.gif
& c% f% ^' c8 P3 R楼主少了个弧的尺寸

此题两段圆弧是可以完全定义的，并不缺少尺寸

塔山817 · 发表于 2013-9-5 10:32:11

可以完全定义

zyyyyp · 发表于 2013-9-5 10:58:42

本帖最后由 zyyyyp 于 2013-9-5 11:03 编辑

奉和发表于 2013-8-31 16:20 static/image/common/back.gif
( H! z/ n1 q$ K- [试过了，可以画出来，不信你再试试

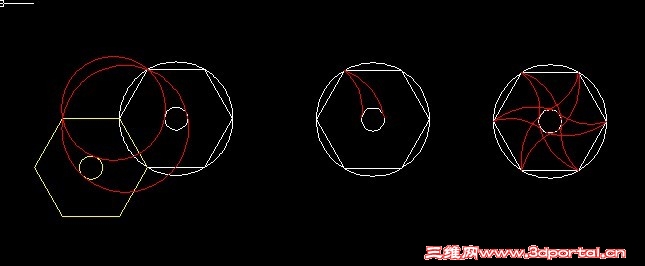

4、5楼正解！六边形打闪了么？

zyyyyp · 发表于 2013-9-5 11:05:34

wupeiqi 发表于 2013-8-30 20:04 static/image/common/back.gif
, A0 w9 v. I4 A% a1 S8 Z# k3P画圆，点（六角上），Tan(小圆上切点），Per(在六边形相形边上垂足）。

圆心所在的线选反了

liugd1985 · 发表于 2013-9-5 14:45:50

太牛了，

xiaoshm1981 · 发表于 2013-9-5 22:58:12

下载来试试看能不能画出来

blshwb · 发表于 2013-9-10 22:04:48

不会，忘光了，基本命令都不会操作了

zhengwei0618 · 发表于 2013-9-11 10:26:09

没看明白啊，试了试没画出来，能不能帮忙把步骤写的详细点？让俺也学学

lvdeping · 发表于 2013-9-11 11:03:25

zhengwei0618 发表于 2013-9-11 10:26 static/image/common/back.gif+ P5 B, }' I/ O% N" c9 M& s
没看明白啊，试了试没画出来，能不能帮忙把步骤写的详细点？让俺也学学

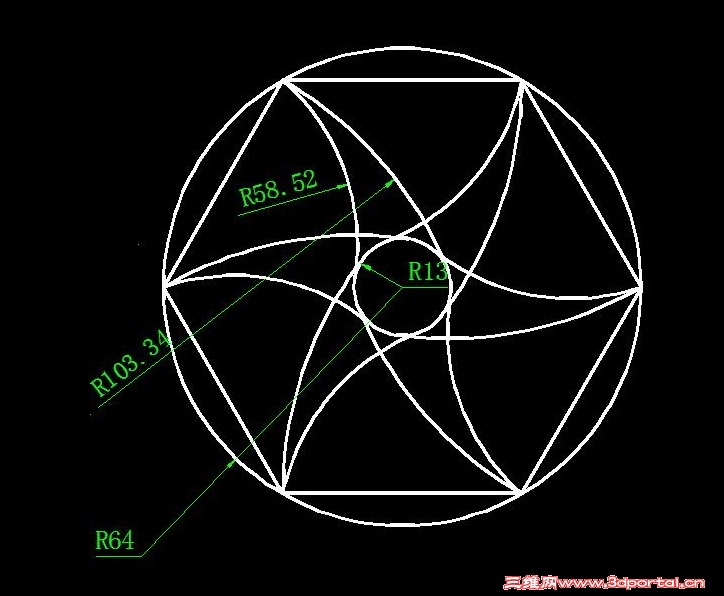

5楼讲得很清楚啊，“3P画圆，点（六角上），Tan(小圆上切点），Per(在六边形相形边上垂足）”。
捕捉垂足点时要注意选正延伸线。

zhengwei0618 · 发表于 2013-9-11 13:17:43

lvdeping 发表于 2013-9-11 11:03 static/image/common/back.gif
6 j& ]) O; [' b2 c: c' T6 S1 y6 B5楼讲得很清楚啊，“3P画圆，点（六角上），Tan(小圆上切点），Per(在六边形相形边上垂足）”。4 q- s' O G8 u. n, s6 e
捕捉垂足 ...

非常感谢美女，成功搞定，很开心……

liu2005qiang · 发表于 2013-9-22 08:23:39

又学习了

:):)
