sw中装配图的配合问题

JACK_NJ · 发表于 2013-9-5 19:21:53

您需要登录才可以下载或查看，没有帐号？注册

x

新手装配中遇到问题，希望前辈给点建议。

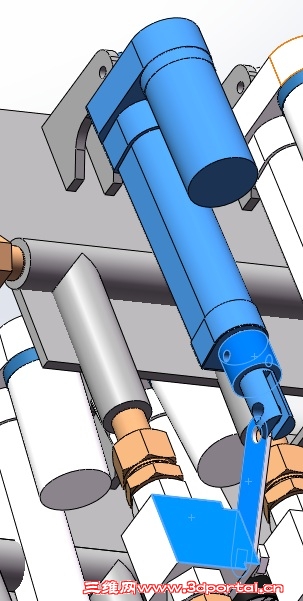

图中高亮部分是两个部件装配体，一个气缸，一个阀，这两个部件在总装配中又有配合。问题是上面的气缸跟下面阀扳手的孔不能同心配合。提示是两者之间有距离，可我用手动拉动就可以使两者同心，为什么不能配合呢？

彤儿 · 发表于 2013-9-5 19:49:42

上个文件来看看!

JACK_NJ · 发表于 2013-9-6 13:02:43

寂静天花板发表于 2013-9-5 19:27 static/image/common/back.gif9 t: i9 \! P, d: v* O" o5 V
可我用手动拉动就可以使两者同心，这只是你的肉眼感觉，不等于真实情况

肯定是可以配合同心的。我把球阀设置成柔性的，就可以同轴心配合。问题就是在刚性的状态下，这两个子装配体一同轴心配合就会出现错误。

JACK_NJ · 发表于 2013-9-6 13:04:05

彤儿发表于 2013-9-5 19:49 static/image/common/back.gif. p4 X% U. @7 r8 o
上个文件来看看!

加密了。这个应该算是比较简单的配合了。

1779237525 · 发表于 2013-9-6 13:46:14

气缸的活塞杆不要完全定义，活塞杆可以沿着轴线移动就能配合同心了。

JACK_NJ · 发表于 2013-9-6 16:40:05

1779237525 发表于 2013-9-6 13:46 static/image/common/back.gif' M& K3 C% r9 O. ?4 R* e9 }5 g
气缸的活塞杆不要完全定义，活塞杆可以沿着轴线移动就能配合同心了。

活塞杆只有一个同轴心配合，以及一个直线拟合配合，以防止脱肛。

1779237525 · 发表于 2013-9-7 16:18:02

JACK_NJ 发表于 2013-9-6 16:40 static/image/common/back.gif$ s! t0 |/ q' A0 q, `" P1 B0 _: a
活塞杆只有一个同轴心配合，以及一个直线拟合配合，以防止脱肛。

问题还没解决么？qq发给我帮你看看。肯定能同心配合的。

daji · 发表于 2013-9-9 09:37:03

一般是条件约束过多所致

jing785 · 发表于 2013-9-9 11:13:42

用检查配合功能查下先.
