工程图中视图是对称的怎么做只显示一半并添加对称符号

leijiawan · 发表于 2013-9-12 13:35:24

您需要登录才可以下载或查看，没有帐号？注册

x

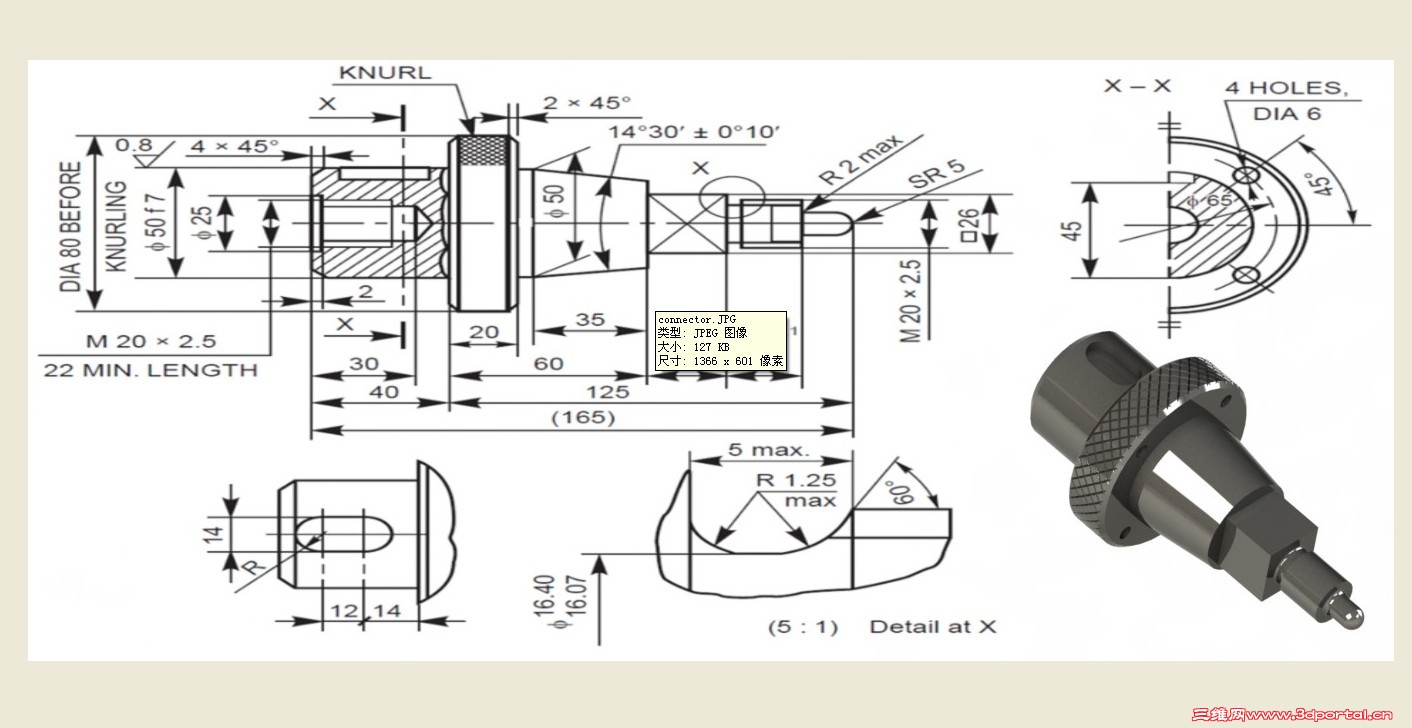

如图，在出工程图时，视图是对称的，怎么做只显示视图的一半，并添加上对称符号。
有种方法是这样的，一个是裁剪视图，我觉得不是这样做的，这样对称符号只能手画了

leijiawan · 发表于 2013-9-13 07:41:29

都没人回会吗

yh2008 · 发表于 2013-9-13 07:47:44

leijiawan 发表于 2013-9-13 07:41 static/image/common/back.gif' y( c/ c0 _% c! ?6 [6 [" s* ~
都没人回会吗

你要的这种功能SW好像实现不了

yzh621 · 发表于 2013-9-13 16:58:36

对称的一般不用注释也只有对称时才能画一半的

啥都没准 · 发表于 2013-9-13 17:08:49

很少这样弄，不过非要这样的话也只能剪裁视图了……

木_棉 · 发表于 2013-9-13 18:45:37

这种画法是以前手工画图时为了减少工作量规定的，现在软件自动生成了，还要它干嘛？工程图是什么方便什么来，不要拘泥于一些条条框框。

xflhf · 发表于 2013-9-14 14:11:43

木_棉发表于 2013-9-13 18:45 static/image/common/back.gif5 Q1 e* r+ R' w4 F8 ^ R( Z5 \* t/ ^% t
这种画法是以前手工画图时为了减少工作量规定的，现在软件自动生成了，还要它干嘛？工程图是什么方便什么来 ...

说的太对了

88fujie · 发表于 2019-10-22 10:19:25

支持楼主。
对称半视图：很多时候因布图需要；图纸精炼需要（尤其是大装配体）
方法：模型外半剖即可。

xtiveco · 发表于 2019-12-1 19:45:00

6楼说的对。半画是对手工画图定的标准。如果现在定标准可能就不建议这样出图了！
