proe4.0工程图的公差功能不能用

鸿浩 · 发表于 2013-10-5 15:51:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由鸿浩于 2013-10-6 21:14 编辑

选项里面的设置如下图：

可是设置完了，公差功能还是不能用，请各位师长指点，谢谢！

tangcarlos3d · 发表于 2013-10-5 16:23:26

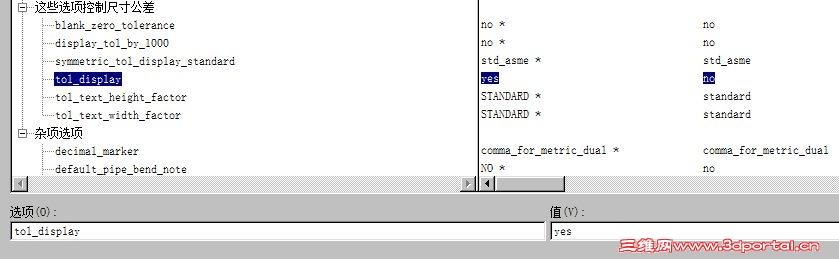

楼主所设的只是3D模型下起作用，要在2D图纸上能显示尺寸公差则还要在2D模式下选择“文件、属性、绘图选项”(5.0版本，4.0则可直接在绘图区域按右键即可找到)打开设置对话框，将tol_display设置成yes即可。见附图。

赤壁游龙 · 发表于 2013-10-5 21:23:48

确定下，这个工程图，你是一定必须要在Pro/E里出吗？
可不可以考虑在CAD里出啊，别这么木有事给自己找麻烦啊？
要是作为一个问题拿出来大家一起探讨的话，这个，坐等高人吧。

tangcarlos3d · 发表于 2013-10-5 22:44:55

赤壁游龙发表于 2013-10-5 21:23 static/image/common/back.gif# c; H9 F7 H3 b0 @+ i, l5 A# b
确定下，这个工程图，你是一定必须要在Pro/E里出吗？
8 f" {! s8 @% J. V' \% B, z: K# T3 }可不可以考虑在CAD里出啊，别这么木有事给自己找麻烦 ...

3楼的观点不对。
用pro/e画3D图，就应该在pro/e里画2D图，好处是3D/2D图全相关，在一处改动另一处马上自动跟着变。并且公差也跟着一起变，这也为日后整套装配进行公差分析奠定了基础。
如果将pro/e里没有标尺寸或公差的2D图装到AUTOCAD里再标尺寸/公差，那3D/2D之间就没有联系的。日后3D图改了2D图在CAD里还要重新改/标注尺寸或公差，效率太低了，还容易出错。
1. 楼主的钻研精神可嘉，2. 应该在pro/e里画2D图，3. 这本身没有什么难度，设置好后就行了，并不需要什么高人。2楼已经说清楚了。只不过要注意的是要在configure文件了把2D图的配置文件搜索路径设置好，并存盘，让pro/e每次启动能自动装入内存。

赤壁游龙 · 发表于 2013-10-6 12:14:17

tangcarlos3d 发表于 2013-10-5 22:44 static/image/common/back.gif2 t, H) |9 H+ ^
3楼的观点不对。
8 P% E- K9 f. W. M2 r用pro/e画3D图，就应该在pro/e里画2D图，好处是3D/2D图全相关，在一处改动另一处马上自 ...

感谢楼上的教诲，谨记谨记啊。难怪每次改图，我都是那么累啊，还是花谢时间好好专研下Pro/E出工程图要紧啊。

鸿浩 · 发表于 2013-10-6 15:09:43

本帖最后由鸿浩于 2013-10-6 15:11 编辑

tangcarlos3d 发表于 2013-10-5 16:23 static/image/common/back.gif
- \4 @1 A$ |/ h' n7 j8 G0 g楼主所设的只是3D模型下起作用，要在2D图纸上能显示尺寸公差则还要在2D模式下选择“文件、属性、绘图选项” ...

谢谢，原来是我设置错地方了，我之前设置的是在选项里面弄，正确方法应该是在文件的属性里面设置，谢谢！

tangcarlos3d · 发表于 2013-10-6 15:23:28

鸿浩发表于 2013-10-6 15:09 static/image/common/back.gif6 l' i- {* J. c% F" \
谢谢，原来是我设置错地方了，我之前设置的是在选项里面弄，正确方法应该是在文件的属性里面设置，谢谢！

你的设置没有错，是必须的，不然在图纸里公差项就是灰色的，不能编辑公差。
选项里面要设置是第一步，图纸属性你的设置是第二部。两步都不能少。

鸿浩 · 发表于 2013-10-6 15:26:36

本帖最后由鸿浩于 2013-10-6 15:32 编辑

tangcarlos3d 发表于 2013-10-6 15:23 static/image/common/back.gif
* Y/ ~6 P' V. A2 q" T0 b你的设置没有错，是必须的，不然在图纸里公差项就是灰色的，不能编辑公差。0 [ |" c- Z% @) [4 z) y2 q
选项里面要设置是第一步，图 ...

我刚才测试了下，选项里面可以不用设置，只需要将文件——属性里面的设置好就OK了
看下图：

（这个是选项里面的设置，不是文件中的属性设置

tangcarlos3d · 发表于 2013-10-6 15:48:25

鸿浩发表于 2013-10-6 15:26 static/image/common/back.gif
- l9 T' Z7 ^4 V: X$ z+ w6 |我刚才测试了下，选项里面可以不用设置，只需要将文件——属性里面的设置好就OK了
+ r* e+ `+ u, _: w; l. r看下图：

从原理上讲两者是等同的。
但在选项里不设的话在3D模式下尺寸不显示公差，只有公称尺寸。这时如果想在装配模型图里对有配合要求的两个零件就不能设置公差大小（这样同时设置公差可以减少图纸中忘记单独设置公差），也就不能在装配模式下进行公差分析（这时只能等全部2D图纸尺寸公差完工后才能回到3D装配模式下进行公差分析）。

鸿浩 · 发表于 2013-10-6 16:11:21

tangcarlos3d 发表于 2013-10-6 15:48 static/image/common/back.gif
+ u) T3 k: d5 y! l从原理上讲两者是等同的。
7 W- W0 x0 d- \: t" k但在选项里不设的话在3D模式下尺寸不显示公差，只有公称尺寸。这时如果想在装 ...

是的，如果说3D模式下也需要设置的话，那选项里面也需要设置，在3D模型中标注公差是有利于尺寸公析，不过实际工作中这样做未免有些麻烦吧，通常都是在出工程图的时候标注的，这是我以前用SW软件的理解，现在工作需要学习pro.e，这个欢观念没有转变过来，不知道proe是否可以将3D模式下标注的尺寸公差，转成工程图的时候直接链接上去呢？如果可以的话那就方便太多了，还请指教

tangcarlos3d · 发表于 2013-10-6 16:39:18

鸿浩发表于 2013-10-6 16:11 static/image/common/back.gif8 }0 I- n$ `1 s k6 Z
是的，如果说3D模式下也需要设置的话，那选项里面也需要设置，在3D模型中标注公差是有利于尺寸公析，不过 ...

3D模式的公差肯定直接在出2D工程图时按“显示尺寸”后自动显示在图纸上。这也是我为什么说3楼的原因。

鸿浩 · 发表于 2013-10-6 21:13:05

tangcarlos3d 发表于 2013-10-6 16:39 static/image/common/back.gif5 E( |2 D5 S8 t% ?" u
3D模式的公差肯定直接在出2D工程图时按“显示尺寸”后自动显示在图纸上。这也是我为什么说3楼的原因。

很是好用，谢谢
