三维CAD速成教程：详解电熨斗零部件建模

goto3d

在《三维CAD速成教程：详解电熨斗曲面建模》的教程中，小编已经跟大家分享了电熨斗外型主体部分的曲面建模技巧。接下来，小编将以中望3D为示例软件，通过分享电熨斗细节零部件的三维CAD设计过程，帮助正在学习3D设计的朋友们，能够更加全面地了解三维CAD软件基本功能应用。有兴趣的朋友可以到中望3D技术论坛免费下载电熨斗三维CAD图纸（http://www.zwcad.com/community/thread-11315-1-1.html），接下来将为大家说明电熨斗细节部分的建模过程。

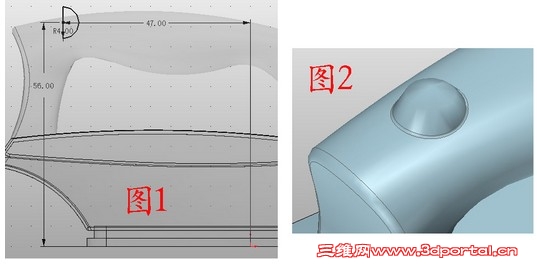

1、在XZ面插入草图1，绘制半径为4的半圆，如图1，点击旋转——加运算，轮廓为草图1，轴为半圆的直径，起始和结束角度分别为0和360度，对相交边缘做圆角处理，如图2。

三维CAD速成教程：详解电熨斗零部件建模

2、在XZ面插入草图2，绘制图3所示的曲线，点击杆状扫掠，曲线选择草图2，直径为4.2，注意，在“保留曲线”前打勾，如图4。点击组合——减运算，把扫掠后的圆柱减去，形成孔洞，再次点击杆状扫掠，曲线选择草图2，这次直径为4，将“保留曲线”前的勾取消，如图5。形成电线从孔里伸出的效果。

3、在YZ面插入草图3，绘制图6所示的3个矩形，退出草图，点击拉伸——减运算，两次拉伸草图3，参数如图，形成图7所示的效果，注意第一次拉伸时选择下方的“保留轮廓”。在YZ面插入草图4，绘制图8所示的2个矩形，退出草图，点击拉伸——减运算，拉伸草图4，效果如图9。这两个草图中的矩形只要位置大体差不多即可。

三维CAD速成教程：详解电熨斗零部件建模

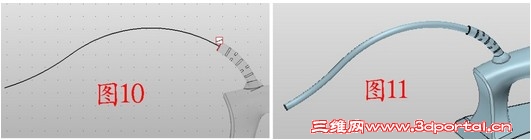

4、在YZ面插入草图5，绘制图10所示的曲线，可以随意一些，点击杆状扫掠对草图5扫掠，直径为3。效果如图11。

三维CAD速成教程：详解电熨斗零部件建模

5、在YZ面插入草图6，绘制图12所示的两个曲线，分别拉伸草图6的两个曲线（可将属性过滤器置为曲线，这样可以分别选择曲线），如图13，点击分割，基体为下方造型，分割面为下方曲面，造型分割为两部分，同理，将把手也分割成两部分，这个步骤的作用是为后面的设色做准备。

三维CAD速成教程：详解电熨斗零部件建模

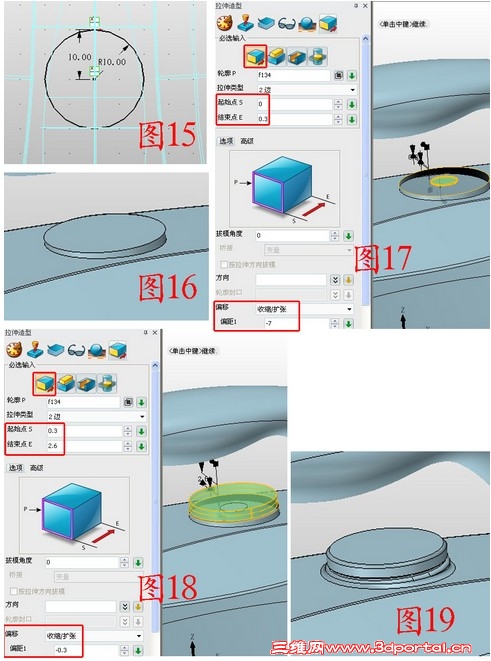

6、在XY面插入草图7，绘制图15所示的圆，点击拉伸——加运算，拉伸草图7，如图16。点击拉伸，轮廓为图16的上圆面，拉伸距离为0.3，注意偏移选项为“收缩/扩张”偏距为-7。同理，再次拉伸，参数如图18，对边缘做圆角，如图19。

三维CAD速成教程：详解电熨斗零部件建模

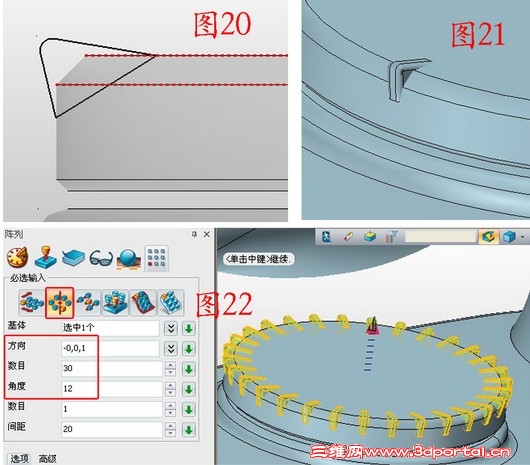

7、在YZ面插入草图8，绘制图20所示的图形，点拉伸——基体，拉伸类型选择对称，轮廓为草图8，结束点为0.15，对边缘做圆角处理，圆角半径为0.18，如图21，点击阵列——圆形，基体为图21的拉伸体，方向为圆柱的轴心方向，数目为30，角度为12，如图22。

三维CAD速成教程：详解电熨斗零部件建模

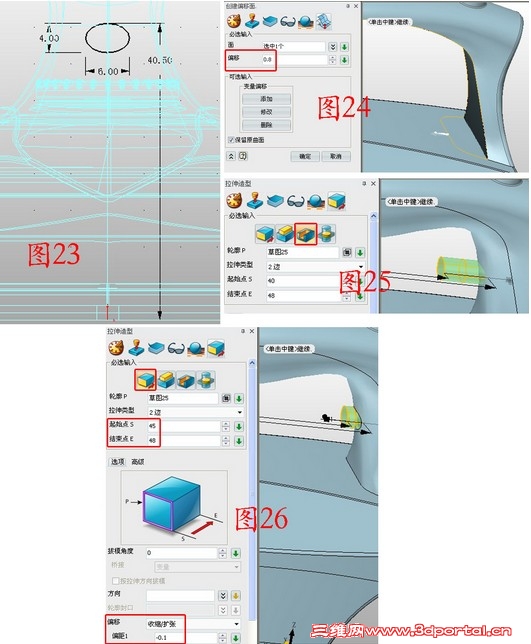

8、在XZ面插入草图9，绘制图23所示的椭圆，参数如图23，点击曲面——面偏移，面选择图24所示的部分，偏移0.8，隐藏此偏移面。点击拉伸——减运算，轮廓为草图9，参数如图25，点击拉伸——基体，再次拉伸草图9，参数如图26，注意偏移和偏距的选择。

三维CAD速成教程：详解电熨斗零部件建模

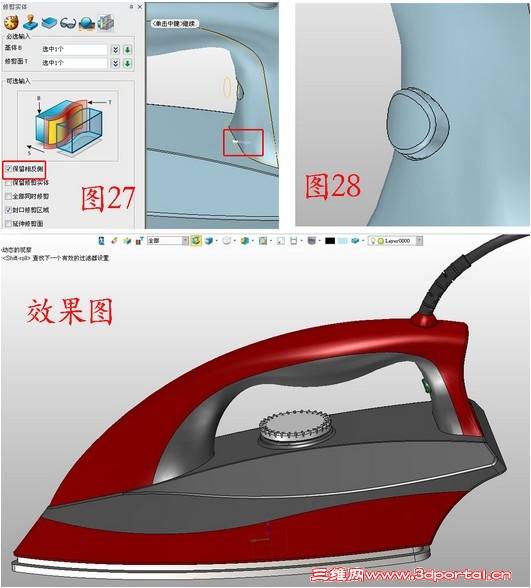

9、显示出步骤8中隐藏的偏移曲面，点击修剪，基体为步骤8中的拉伸体，修剪面为偏移曲面，如图27，注意白色箭头指向为要保留的部分。对主体和孔的边缘做圆角处理，如图28，点击面属性，对造型的各个部分设色，效果图如下。

三维CAD速成教程：详解电熨斗零部件建模

至此，电熨斗各个零部件的三维CAD建模就完成了，结合电熨斗的外型主体曲面教程，3D设计初学者可以更快熟悉一个完整的三维CAD操作流程。如果在自学的过程中，有任何疑问，可以到中望3D专家培训栏目——跟奉老师学3D（http://www.zwcad.com/community/forum-70-1.html）提问题，奉老师会第一时间解答你的疑问，还有奉老师倾心编制的三维CAD教程，帮助你快速掌握3D设计。
