新手求助！内外六角能否在草图中求算倒角并完成造型

gydcy

0 B" q! E. A: h7 H) A

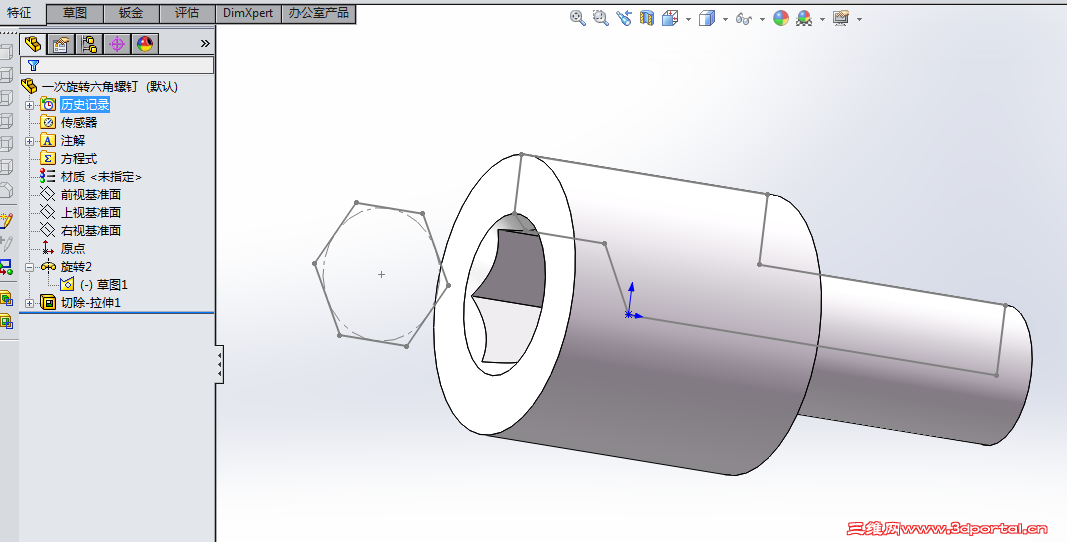

附带别的软件可以一次性完成内外六角的草图计算；同时完成造型；请高手指教
压缩包的附件分别是Inventor 2014与SolidWorks 2013做的同样草图造型

gydcy

居然别的软件截图不能上传；晕啊

keilei001

:L:L我以前上语文课老睡觉，语文没学好，不明白楼主要表达什么。

gydcy

回楼上keilei001 ！我用的是移动的宽带！网络超级不给力！昨天晚上没有上传成功图片和文件！
  J4 u: O7 C& F  E$ z8 e; a. o今早重新上传！

gydcy

期待高手指教！

任生

( U3 B( q1 |' N! q做为曾经也迷失在INV和SW之间的人，给楼主一些建议
1.就像陈伯雄教程里说的，用PROE的建模方法来用INV是行不通的（具体见陈伯雄出的书最后几页里讲的事例）
4 Z6 S+ V8 i5 H! _0 N2.建议只用、只学一种三维软件，如果要学习多种，请忘记以前学过的三维软件建模方法，新的软件从零学起不要和以前的软件做比较

4 S4 T3 T5 c) K& m7 n; ^- [) b% ~3.虽然INV里可以这样做出内六角，但SW中可以那样做出内六角（具体原因见第一条和第二条）
3 ^. `9 W" j0 M5 v我这的零件一般是打盲孔冲六角所得，像做标准件那样的锅钉机(或打头机)的设备没用过，电火花那种奢侈工艺就算了。

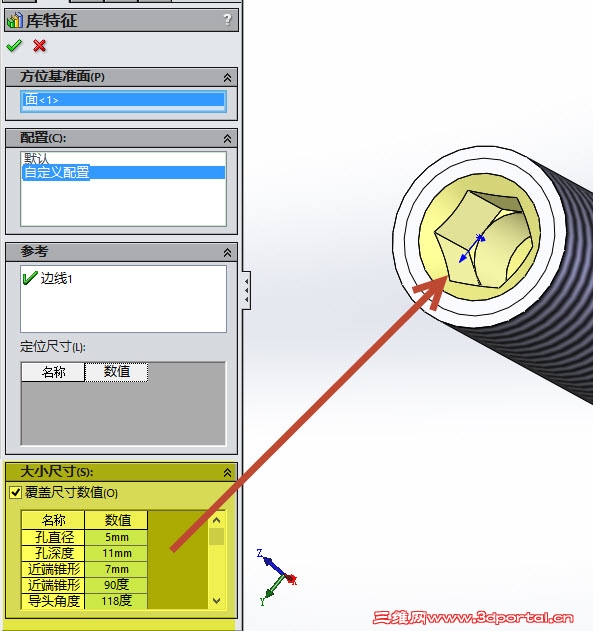

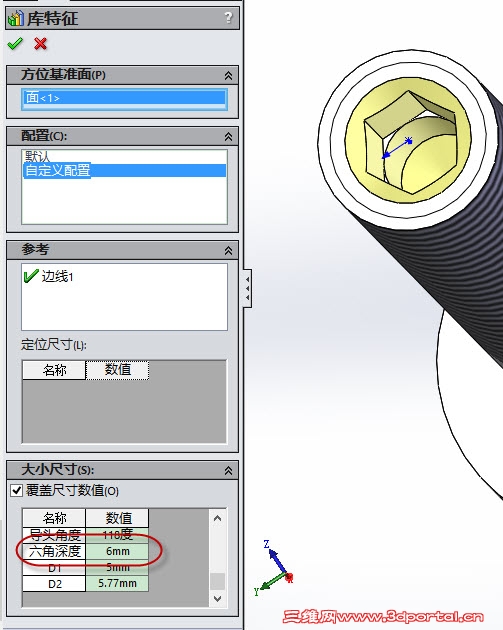

$ a) k  v1 h& x, m最后，我在SW里的内六角做法是，制作成库特征，用时只要两步，一步是把内六角库特征拖拽到零件里，第二步调整内六角的尺寸，OK完活啦！（一劳永逸的方法）

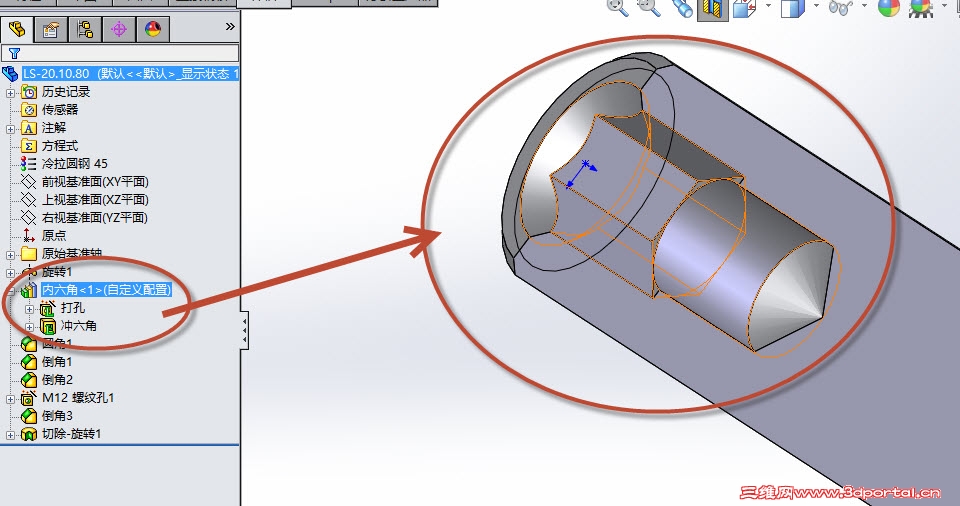

/ d9 _2 M6 M/ O, R打孔冲六角方法见下图，一次成型内六角方法可参照我的方法做成库特征。
! U" G- E, o  J$ U


9 c1 v* x" y4 z& `

任生

" t, V2 D0 O& v2 P4 f' l

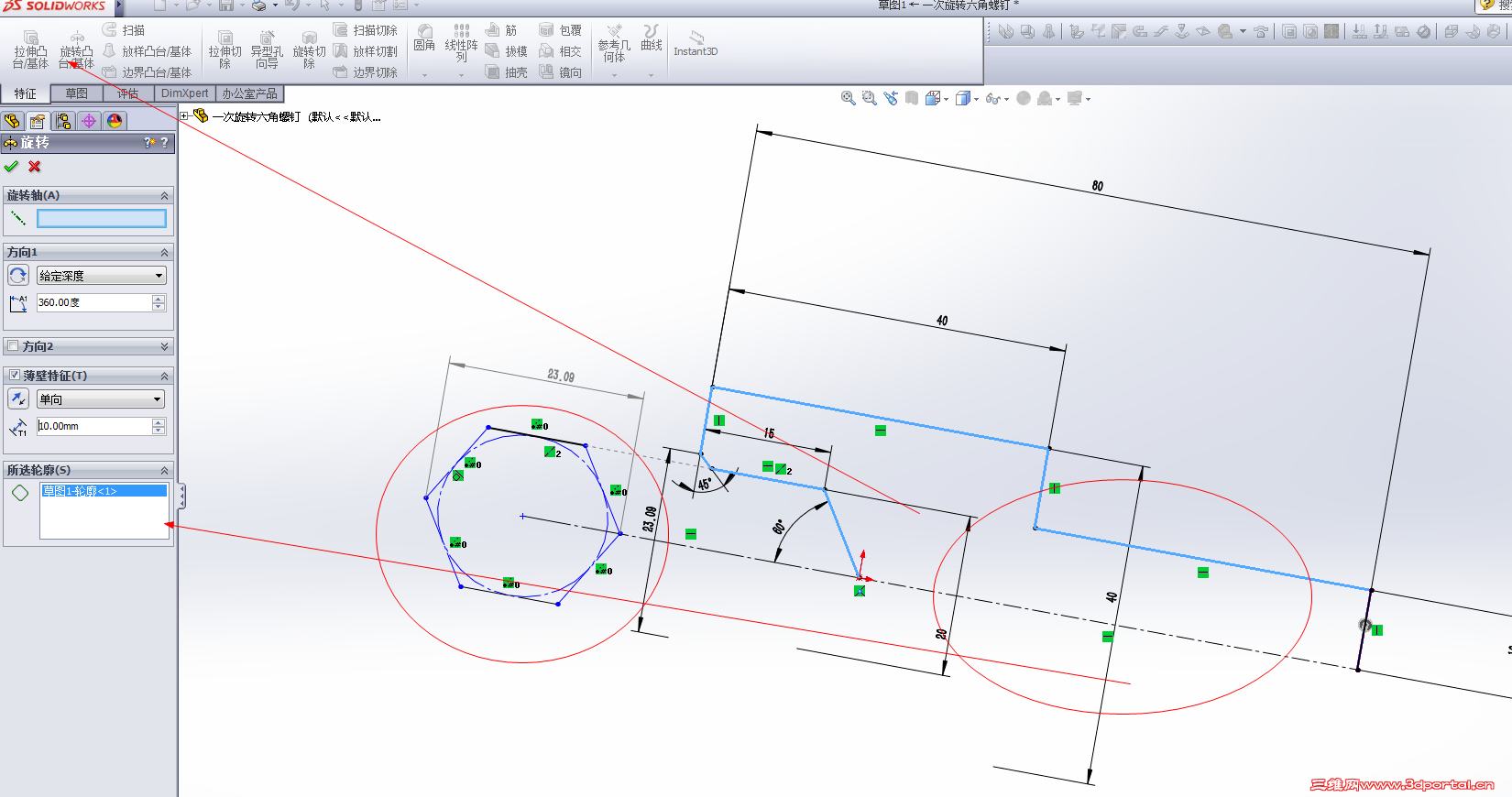

又仔细看了一下楼主发的SW图
解决方法如下
- p, f% G- Y5 s1.忘记，必须忘记INV的建模方法，且不要进行软件比较

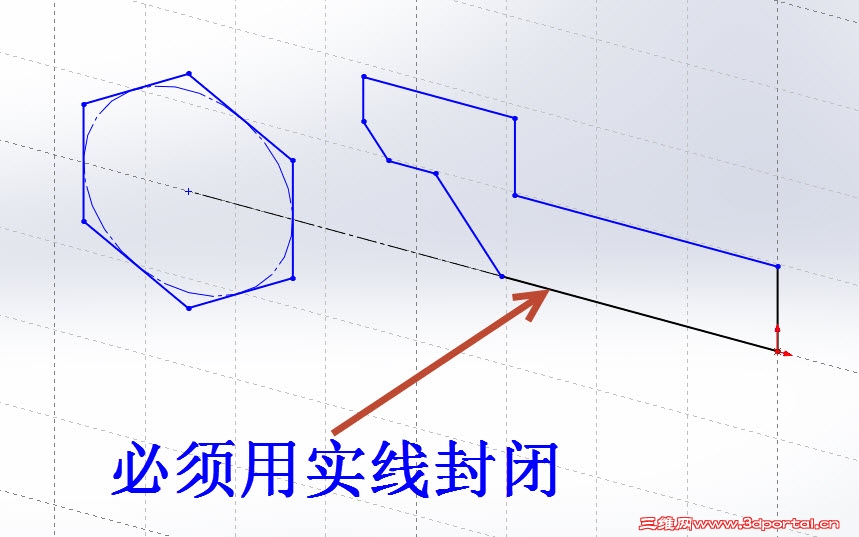

0 W# d6 {, x* k+ C; U9 @4 y5 e2.SW的轮廓需要实线封闭，用中心线是不可以的

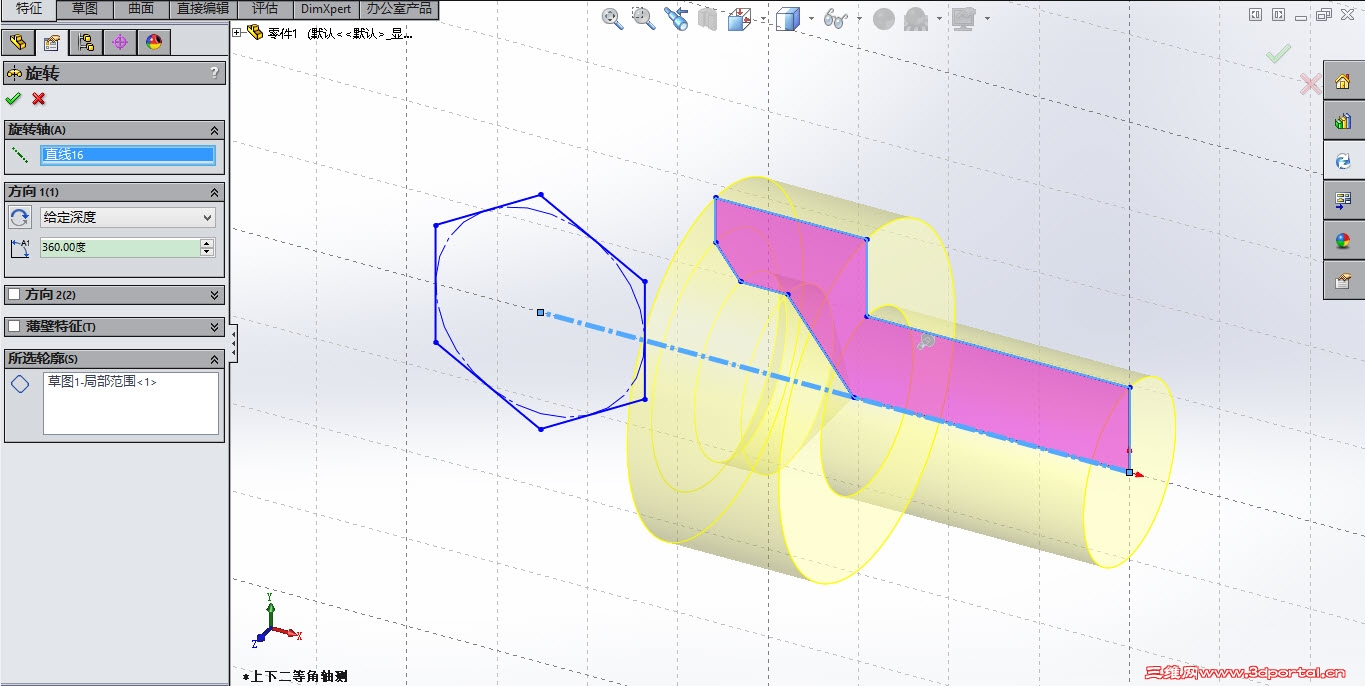

3.用实线封闭后，左边特征树里，旋转轴选 中心线，取消“薄壁特征”前面的对号，“所选轮廓”就会感应到了。
1 ]6 \& w2 H: m+ H. h
1 P8 H2 s$ R% W" r: `# ~. f5 _
7 c( @4 l2 c. }" i$ ?, u, K6 o
; k5 R2 y/ k2 w/ T

任生

keilei001 发表于 2013-11-6 00:42 static/image/common/back.gif
# G) }  ^+ K3 s0 J, ^我以前上语文课老睡觉，语文没学好，不明白楼主要表达什么。

INV和SW两个软件均用过的人，才能了解。
3 W" k: O5 M$ y区别只有一点
INV软件可以用中心线来封闭轮廓
! ]6 v: R0 R% ^- ?6 YSW软件用中心线不能封闭轮廓，需要实线来封闭轮廓

任生

寂静天花板 发表于 2013-11-6 07:05 static/image/common/back.gif
你究竟是分享成果还是求助问题

应该是来求助的
5 K6 H% G. A# f5 t% q3 ~. T3 ~很明显就像3楼说的，估计语文没学好
7 W% O, p7 [$ Q" d' p是个不会提问题的 SW新手
INV是否为高手不详

lldd_123

是说一个特征完成造型吗

任生

lldd_123 发表于 2013-11-6 09:16 static/image/common/back.gif
' X* s  a2 r# r$ o: g9 C+ M; X是说一个特征完成造型吗

所以才说楼主是个不会提问的SW新人，看INV软件的截图也是先旋转主体，再做的六角吗！

hongwei_1987jp

任生 发表于 2013-11-6 09:34 static/image/common/back.gif
所以才说楼主是个不会提问的SW新人，看INV软件的截图也是先旋转主体，再做的六角吗！

从他草图的关联来看，他并不是说要一个特征来完成模型。
3 o- D1 o$ O. u! r$ C他的想法是通过草图内六角的大小改变，同步更新   *草图计算*
) }( v$ ^$ M. m  p" k2 f

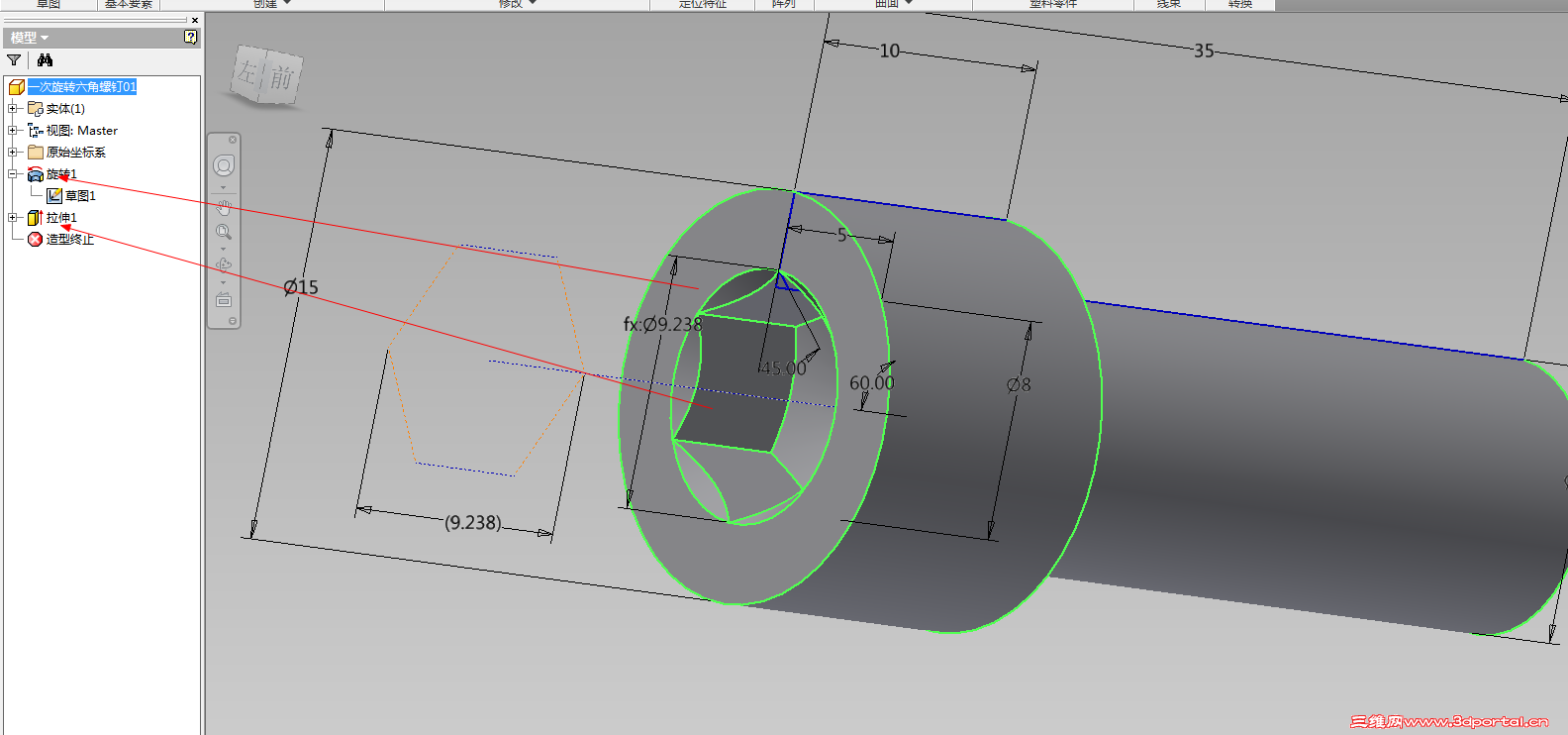

5 u% p2 K' T' o看他Inventor的 贴图，是把内六角用方程式关联的，他是想用方程式关联的，把2个23.09的尺寸关联相等
* E3 l6 F, L8 V  g* B- }7 h

gydcy

回楼上hongwei_1987jp；我是想通过软件自身的数据关联同时在草图中完成相应的数据计算；
:rose:同时感谢！任生大哥的建议和指点；之前用的是AIP软件；由于工作需要最近常用到SW软件；于是就出现了类似的问题！
