求助此特征的造型步骤

xieyuanxu · 发表于 2013-12-3 07:58:43

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

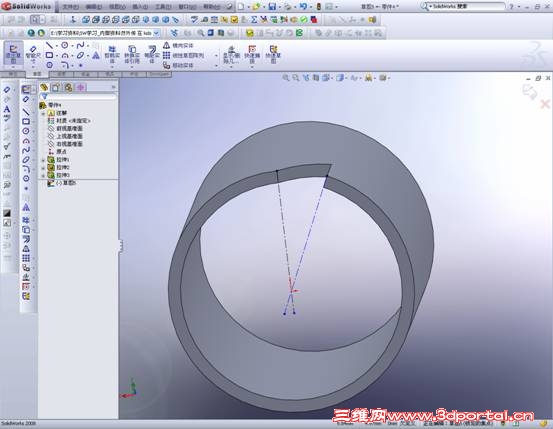

如图所示，我想在此圆柱体上做一个这样的特征，然后把此特征圆周阵列，主要是在此圆柱横截面上的切口延长线都是通过圆心的，如果轴向切边线可以做成曲线更好！希望懂得朋友教教小弟，谢谢！

xieyuanxu · 发表于 2013-12-3 07:59:19

如图所示，我想在此圆柱体上做一个这样的特征，然后把此特征圆周阵列，主要是在此圆柱横截面上的切口延长线都是通过圆心的，如果轴向切边线可以做成曲线更好！希望懂得朋友教教小弟，谢谢！

lldd123 · 发表于 2013-12-3 08:17:09

算出角度，直接带拔模斜度拉伸

xieyuanxu · 发表于 2013-12-3 08:33:06

lldd123 发表于 2013-12-3 08:17 static/image/common/back.gif
' y+ ^, {5 X, M7 Q1 s3 O2 a算出角度，直接带拔模斜度拉伸

拉伸是无法做到一边垂直于截面而另一半倾斜于截面的，或者无法做到那两条线通过圆心，你自己可以做以下，能做出来，你发个图看看

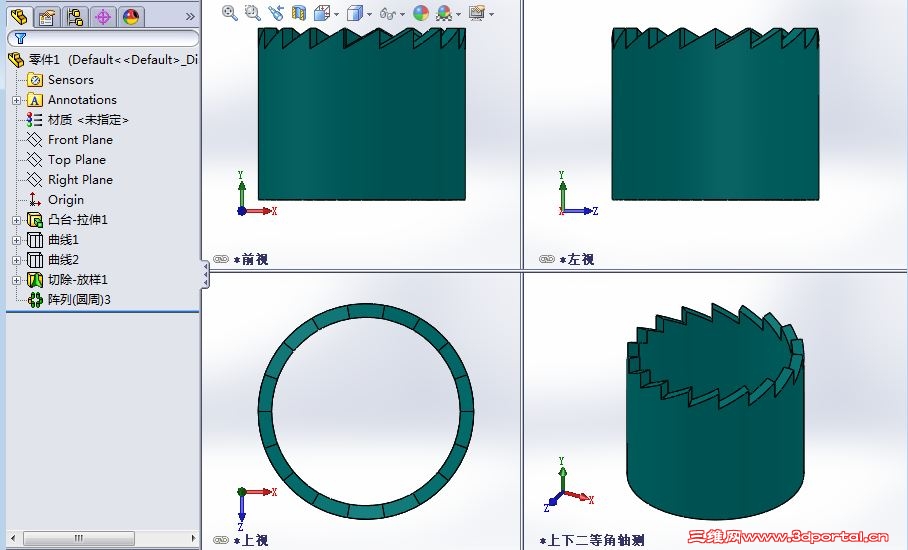

pzhzs · 发表于 2013-12-3 08:46:14

本帖最后由 pzhzs 于 2013-12-3 09:30 编辑

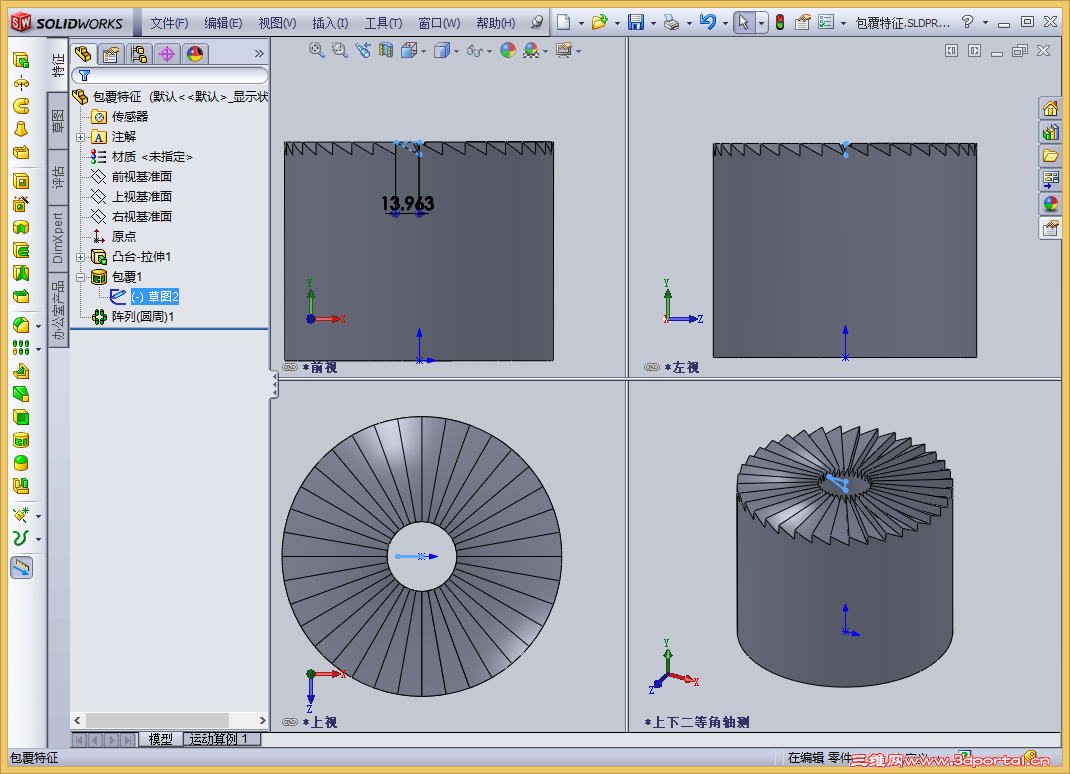

用『包覆』特征

上个零件给你参考一下：
sw2012版零件：

包覆特征.rar (234.6 KB, 下载次数: 16)

xieyuanxu · 发表于 2013-12-3 08:56:02

pzhzs 发表于 2013-12-3 08:46 static/image/common/back.gif
/ ^1 G# Q/ x6 u' K( e6 R0 l0 l用『包覆』特征& [' r$ W+ E9 w8 Y8 ]/ I

@, V/ P8 C6 p" ]/ y4 F上个零件给你参考一下：

对，哥们，就是这种特征，求指导

pzhzs · 发表于 2013-12-3 09:01:27

xieyuanxu 发表于 2013-12-3 08:56 static/image/common/back.gif
9 q& d. g4 D6 s4 Y" Q: s9 N对，哥们，就是这种特征，求指导

你把上面那个零件下载下来打开看看就明白了。

还不清楚就去看帮助文件

xieyuanxu · 发表于 2013-12-3 09:01:42

我已经会了，多谢上面哥们的图

HELOBEAR · 发表于 2013-12-3 09:15:24

弄的比较复杂

xieyuanxu · 发表于 2013-12-3 09:25:39

谢谢上面的朋友，我已经会了，包覆做起来算是比较简单，不过你这个更有操作性

HELOBEAR · 发表于 2013-12-3 09:49:45

万分感谢楼主对我的肯定！我一定会加倍努力，以创辉煌！

谁是小絮 · 发表于 2013-12-3 10:30:07

支持楼上的你也上传各模型上来让我研究下嘛

zy120124 · 发表于 2013-12-3 10:52:32

利用曲面切除也可以的额

lldd123 · 发表于 2013-12-4 08:22:48

对啊，包覆具有向心性。经楼主提醒，回想了一会，感觉即使拉伸切除能做出来也失去意义了。
要手工运算拔模角度，定义附助工作面；工作量相对来说太大了！所以包覆乃神解！！！！
