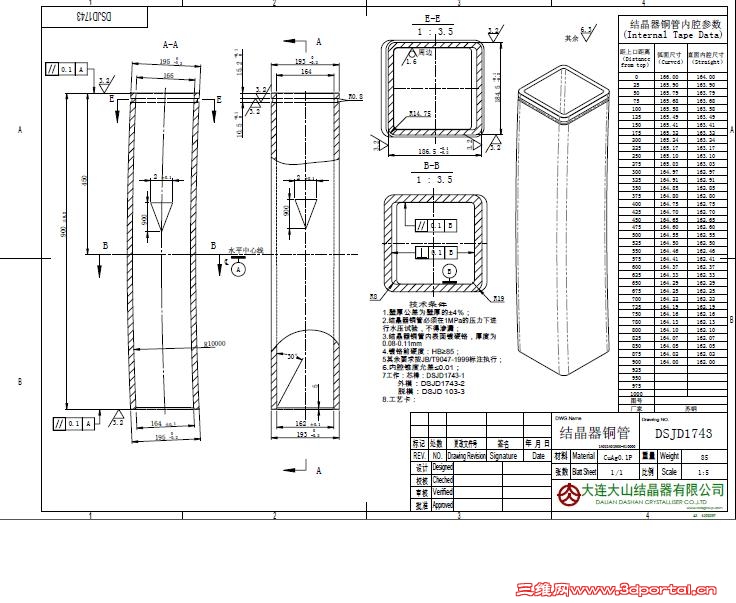

- }- k l. u3 u1 \ f/ ?" ^内腔尺寸需要阵列,可以看右面的表,右面的表第一列表示从工件上平面的距离,每隔25mm一段,第二列,弧面尺寸,表示的是沿R10000,的法向尺寸,第三列,表示直面表示直面水平方向的尺寸,正常做的话,要在沿R10000法线方向,做基准面(沿竖直方向每隔25mm做一个),然后在每一个基准平面上建立草图,把对应的表中对应的尺寸输入到草绘中,最后用放样切除。4 X5 Z6 x& [5 U- x( J+ h0 P

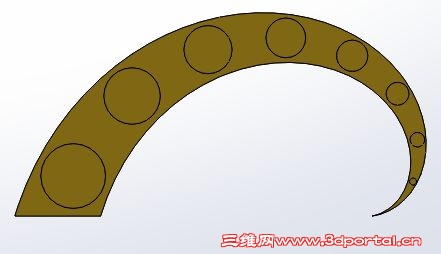

如果用proe就可以只做一个草图,然后将草图沿R10000方向阵列,采用表控制的方法,对每一个截面的尺寸进行修改(此过程均在表中进行很方便)。0 g8 j) }3 E" T% W* G2 o

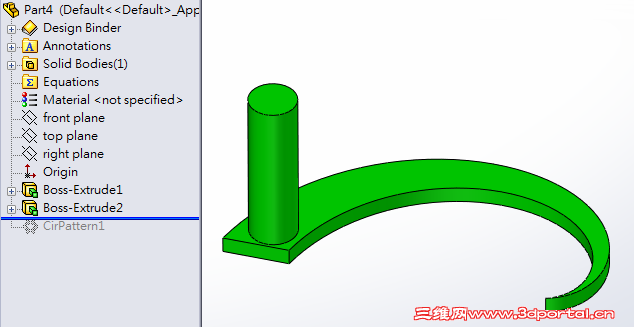

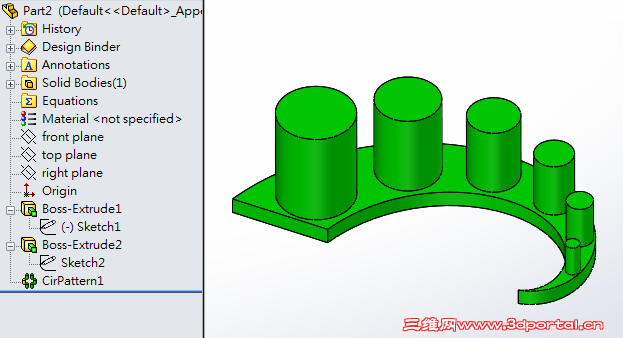

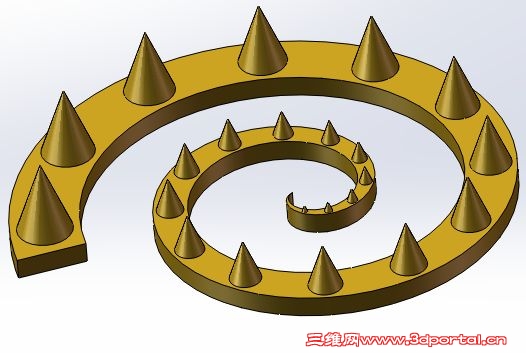

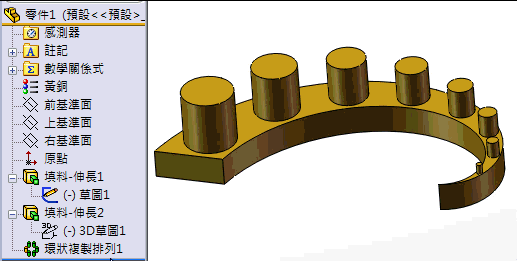

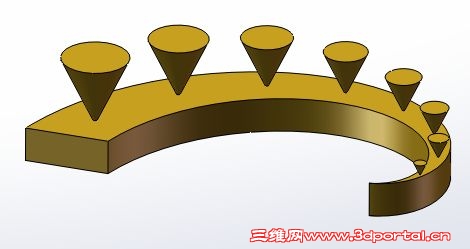

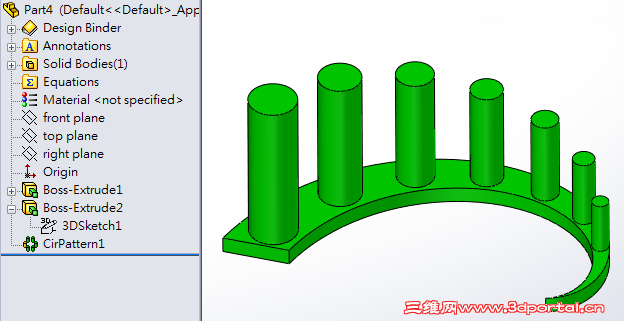

听丹大说,阵列的元素特征可以修改,我想能不能实现对草图阵列,然后对每一个阵列元素进行修改呢,那样用solidworks也会比原来方法方便不少。 |
|
