朋友设计的8轴攻牙头多轴器, 仅参考用,有需要改进的地方

吉人盛世 · 发表于 2014-4-9 21:28:36

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由吉人盛世于 2014-4-9 21:32 编辑

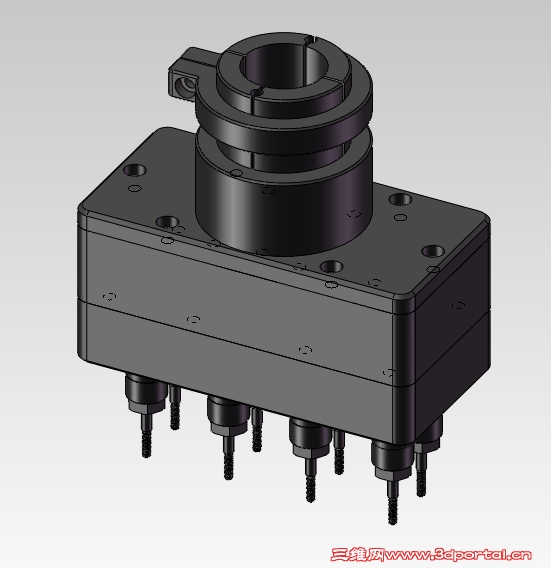

朋友设计的8轴攻牙头多轴器, 仅参考用,有需要改进的地方!不在这里一一指出.

遥望未来 · 发表于 2014-4-9 21:32:00

虽然看不到里边的内容但还是赞一个

machine134 · 发表于 2014-4-10 02:20:34

做的不错，看到了

我爱用acad · 发表于 2014-4-10 06:10:59

能用吗？

copland · 发表于 2014-4-10 08:43:52

赞一个！

青春如此清纯 · 发表于 2014-4-10 20:14:57

看不到;)

吉人盛世 · 发表于 2014-4-10 20:21:13

我爱用acad 发表于 2014-4-10 06:10 static/image/common/back.gif% A7 X5 \9 D7 z' w: w1 _# \/ ?0 ]9 O
能用吗？

我的朋友他使用这个设计攻R280电机机壳上的4个牙, 跳步攻, 一出4个机壳.

我爱用acad · 发表于 2014-4-10 21:04:43

哇，历害啊

liuyong453 · 发表于 2014-4-10 21:30:25

看看多轴器

luanpeng · 发表于 2014-4-10 22:20:29

做的不错，看到了

lcr2306 · 发表于 2014-4-11 12:42:59

我正好有一个4孔攻丝，这个楼主共享太好了，可以学习学习。

hecai · 发表于 2014-4-11 13:00:12

多轴器设计得非常不错

冷.眸 · 发表于 2014-4-11 13:11:26

下来学习一下

keilei001 · 发表于 2014-4-11 14:59:10

我想了解这8个丝攻是如何传动的。

ryouss · 发表于 2014-4-11 15:48:52

keilei001 发表于 2014-4-11 14:59 static/image/common/back.gif4 ?7 X1 T5 e: ?) {
我想了解这8个丝攻是如何传动的。

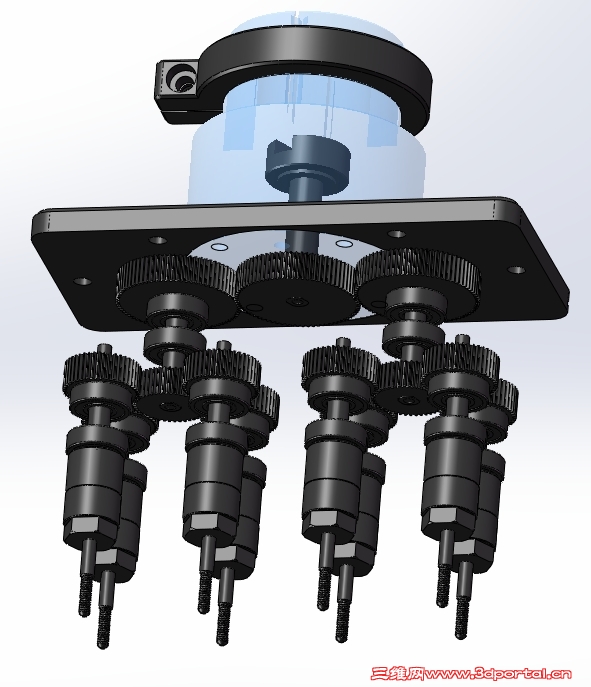

齒輪傳動結構如下圖

keilei001 · 发表于 2014-4-11 16:08:14

ryouss 发表于 2014-4-11 15:48 static/image/common/back.gif# [( \ b+ {; C$ D3 T r7 q) U
齒輪傳動結構如下圖

明白了，谢谢梁大。

♂苏醒…… · 发表于 2014-4-11 20:24:00

谢谢！有启发

SWJINGLING · 发表于 2014-4-11 20:39:50

很好的资料，收藏，谢谢分享。。。

吉人盛世 · 发表于 2014-4-11 21:54:41

本帖最后由吉人盛世于 2014-4-11 22:00 编辑

SWJINGLING 发表于 2014-4-11 20:39 static/image/common/back.gif
) l1 t- D, S2 ~+ j9 c' J }* a3 W7 N很好的资料，收藏，谢谢分享。。。

我改进后的12轴多轴攻牙头实物图, 因版权问题不能公开模型, 想公开也很难,公司电脑都是加密的.

balang_c · 发表于 2014-4-11 22:31:36

同时钻8个孔吗，孔间距如果变化怎么办呢.

吉人盛世 · 发表于 2014-4-11 23:15:03

balang_c 发表于 2014-4-11 22:31 static/image/common/back.gif, i9 K1 K7 D- f7 s/ Z" m
同时钻8个孔吗，孔间距如果变化怎么办呢.

是攻丝,不是钻孔, 钻孔需配钻模, 钻孔多轴器轴承设计不一样,要考虑轴向受力.

东莞吉伟喷砂机 · 发表于 2014-4-12 17:24:18

还是赞一下吧
