楼主 |
发表于 2014-4-16 10:11:35
|
显示全部楼层
来自: 中国广西南宁
本帖最后由 woaishuijia 于 2014-4-24 08:05 编辑 1 R D' k& a8 k g7 I2 Z5 K& T! ^
+ m5 D9 Z$ j4 `
CA D几何作图竞赛题(2014年4月),至4月23日止
- z. Y& X6 x# `5 _' D" _- X; Z7 m. O) l' L% Y; H

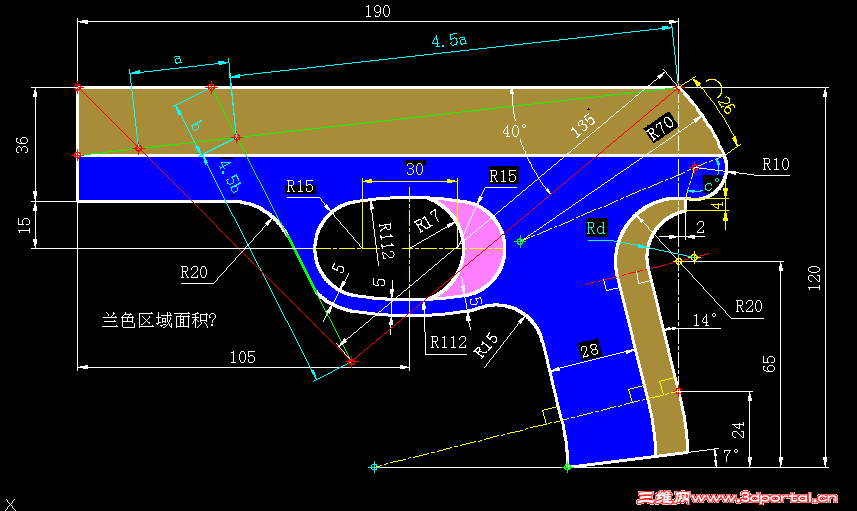

一.竞赛题目(参见附图)
/ B, C( I/ a9 e" I! \: x% ?7 `感谢会员 oxm44 提供练习题
! m1 V" x0 K9 K: k8 i& u9 |8 o6 Z2D综合练习6
( l# X6 ?9 m0 M7 _' |$ f) m" l1 T% A" U# W

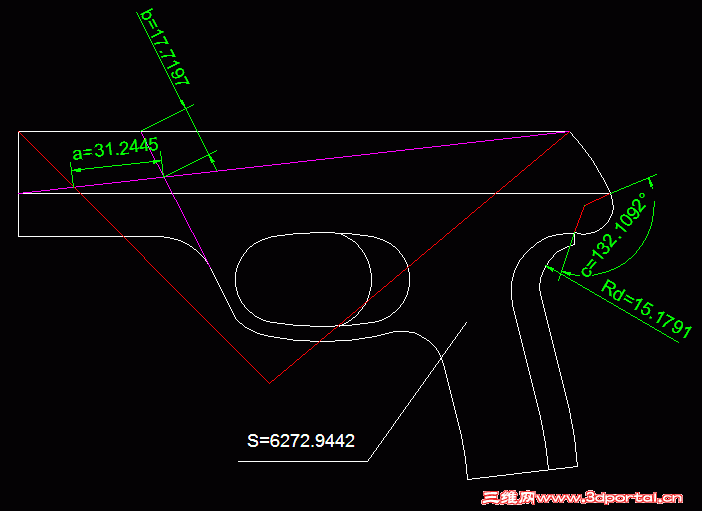

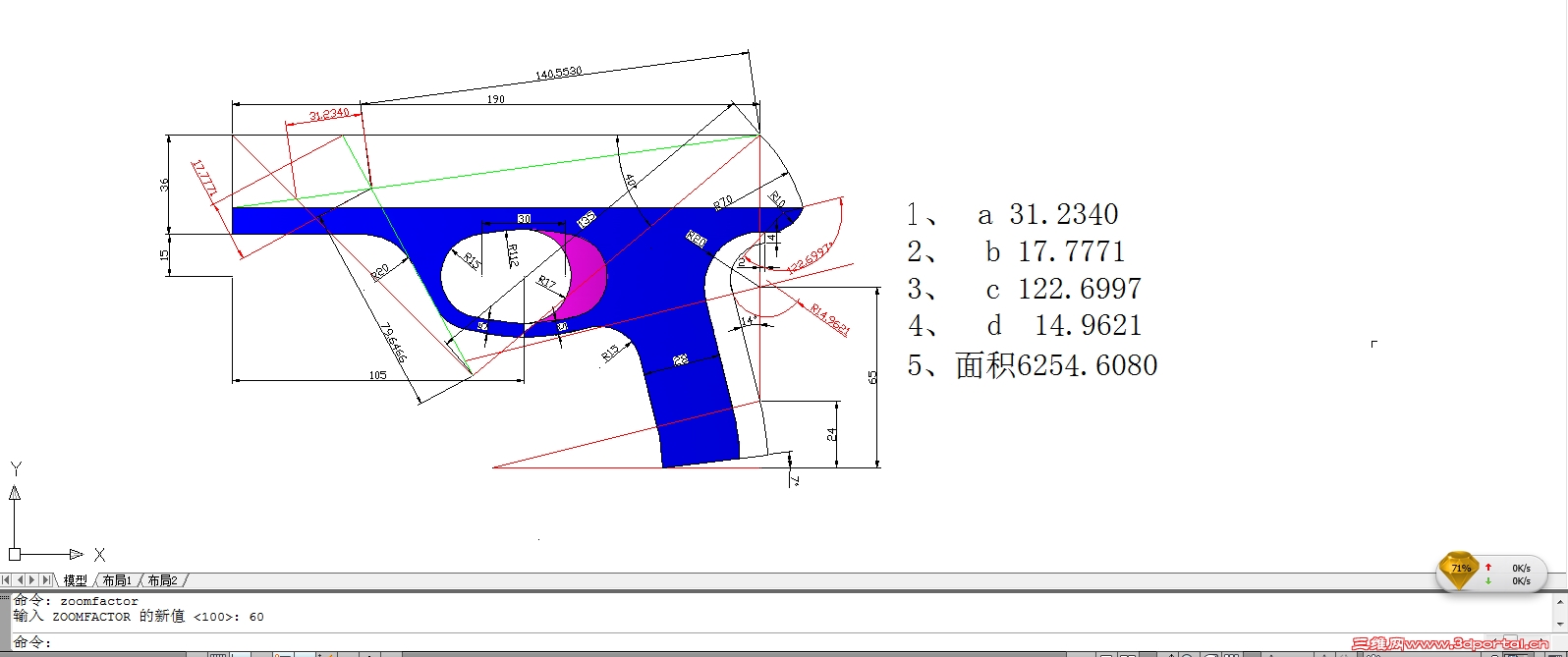

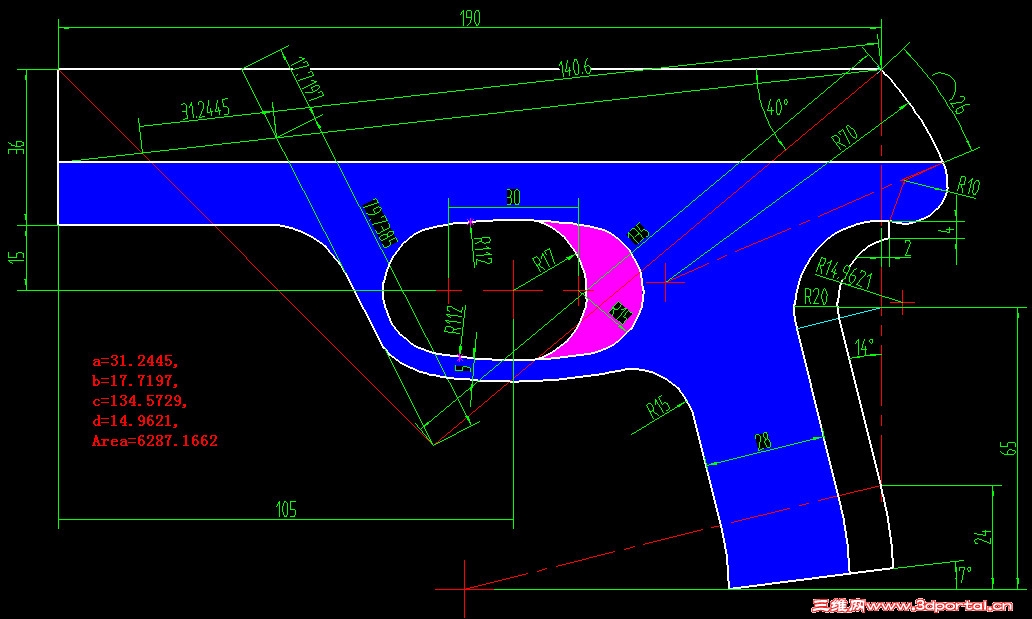

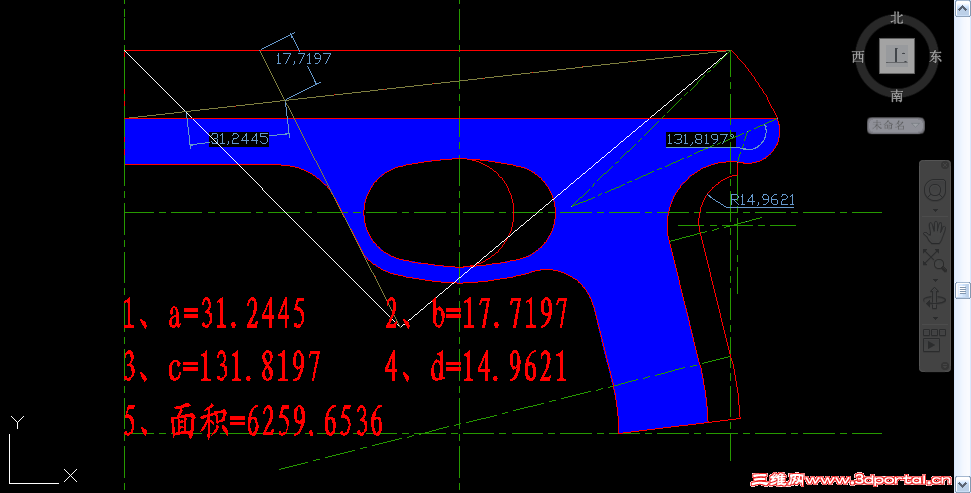

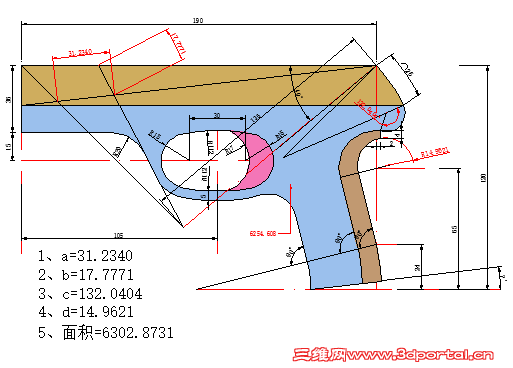

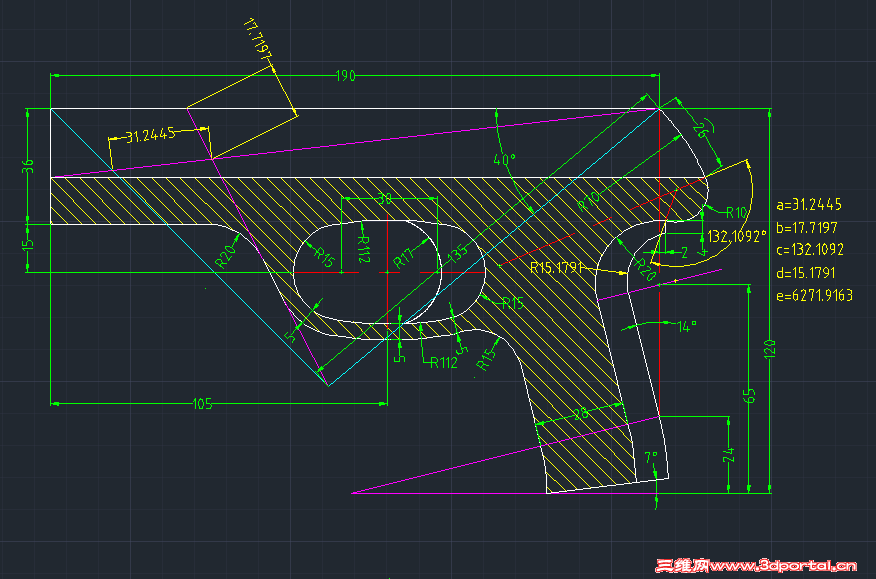

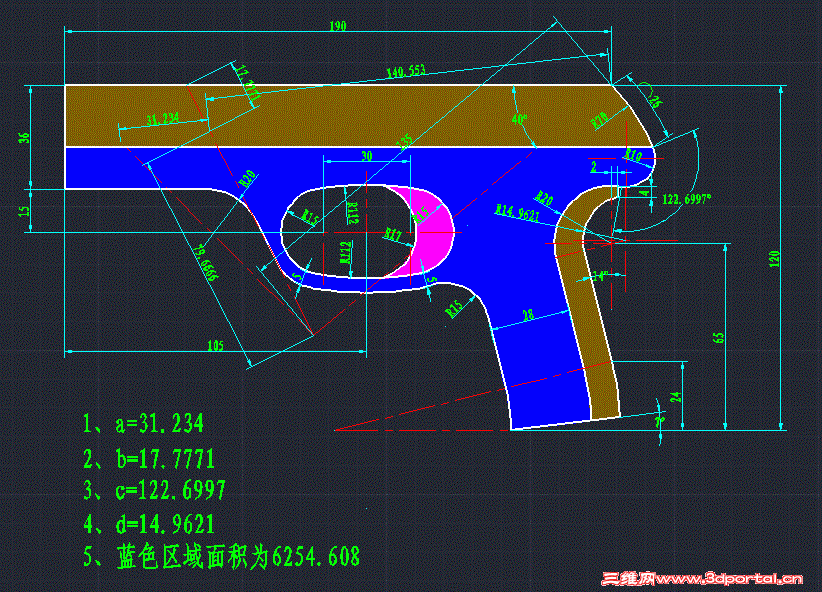

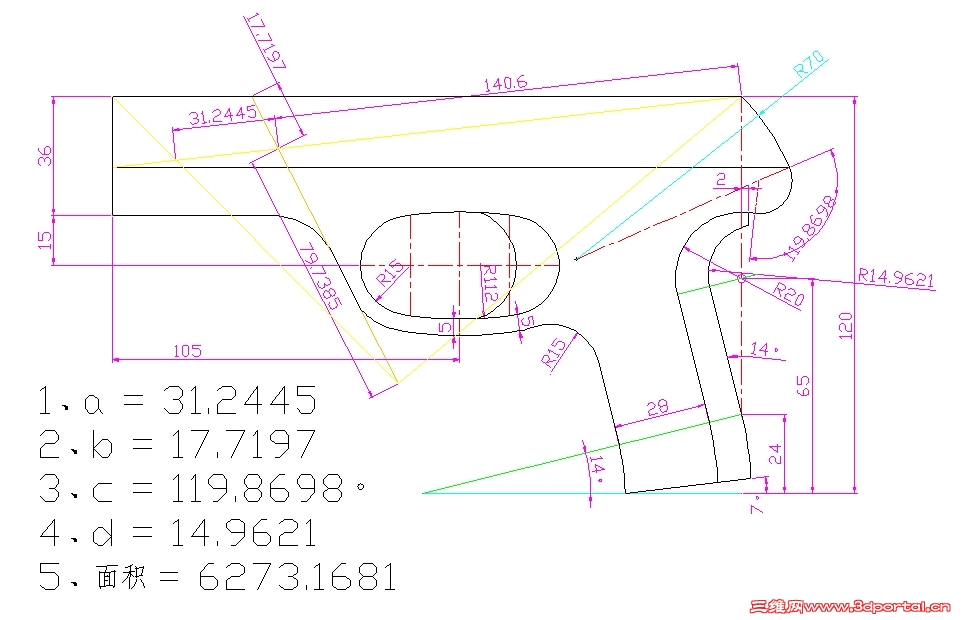

用AutoCAD作图法求出该题要求的5个数值:长度a、长度b、角度c、半径d、蓝色区域面积是多少。# h; L' W7 r; M/ w* y& t6 r! _
: l6 y( s7 F% ~1 I& u" M) ~7 o# n/ Y尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。% h# S7 `6 g) ?1 _/ [; N h
- m* `: ~! n# R$ _4 s
二. 竞赛要求) h: L# }7 i0 G! J- m. O B7 a( T0 Y
/ s, t2 v$ r; k) f& c8 [; j会员、技术团队成员都可以参加,版主不参加,使用AutoCAD、ACM和MDT二维软件,+ a5 R) w: v2 V3 E* s
在规定时间内将作出的jpg附件在本主题下跟帖发表,只提供数值而没有所作图的截图或dwg附件,将不予评奖。; o5 Q7 `- C3 C1 s
阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。+ \: a2 V- I( E) e/ Q! [: s
禁止会员利用马甲一起参赛,发现将严惩。
2 V0 R3 S: Q5 R5 E2 t
! G5 m% d) L4 a( y! s' j1 l三.竞赛时间; S9 }! C7 T! @& P* f. G3 k4 L
: m* l# ~( Z% q9 X: d2014年4月16日至2014年4月23日。
4 P: q1 f' [; ~( n; I% i* h! Q6 W# G2 I2 Z% P
四. 评选时间及方法
" U' ]& b2 H- J9 B- u3 N1 g) K) i8 B& M! F& c* R, p4 R. X/ k- m
2014年4月24日-2014年4月26日,由三维网技术论坛CAD版块版主为评委,内部评选出各奖项。. Y. I; n/ ~' h: @. o" D
F' @- d5 z! ^! ^ e2 Z6 S! {# p7 n五.奖励9 Y5 ?0 w+ E: ^4 N
: y( R9 `( m& h8 f0 Q7 o ?1、一等奖:5题全对奖励三维币50;
9 G$ V2 Q% ]" }" O5 ]+ @; l* s$ P' b, i2、二等奖:答对4题奖励三维币40; ; p2 @1 H+ Z4 T/ `2 ^
3、三等奖:答对3题奖励三维币30;
. o$ |6 U& z" w- H, ~; @) N4、四等奖:答对2题奖励三维币20;
8 S+ s2 g5 o1 a& f% P! b1 s, v5、五等奖:答对1题奖励三维币10;& k4 R# Q; n3 v- c( g2 U8 ~( T
6、作图基本符合要求者先各奖励5个三维币;8 o4 r5 R' l+ o+ L. t+ \ c8 h$ D3 j
7、根据竞赛实际情况会对奖励规则进行适当修改。* n9 j3 T2 C6 U% I2 N
# l7 I0 u- _% W3 L
8 W% n8 Z" h9 `# Y3 ?1 x! b" q& t* Y
六.其它# |* _) K# k4 P
7 c* `+ m6 e9 n: K9 n, u竞赛结束后在本帖发回复帖进行点评和讨论
# Y$ c) I! f3 {# ~/ g. Y) \' {4 l& s- L# W7 c

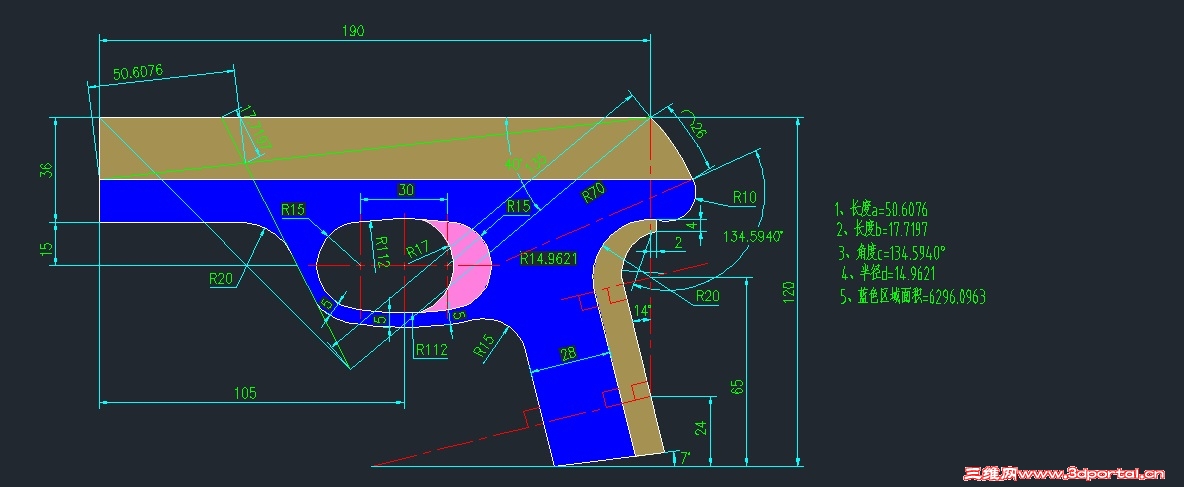

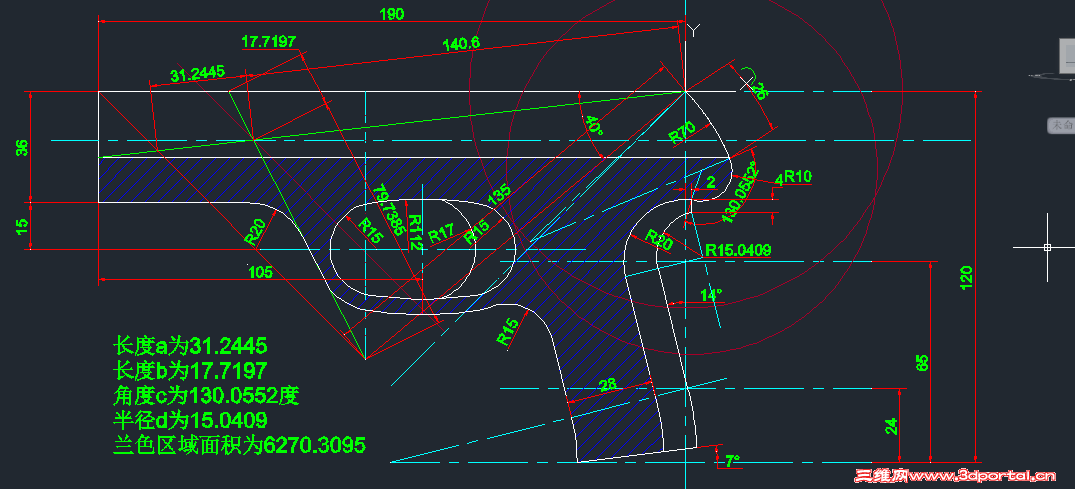

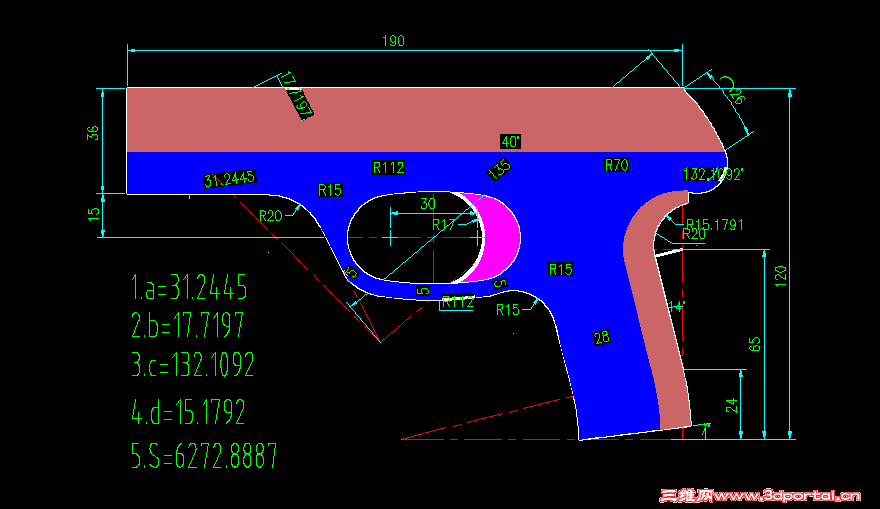

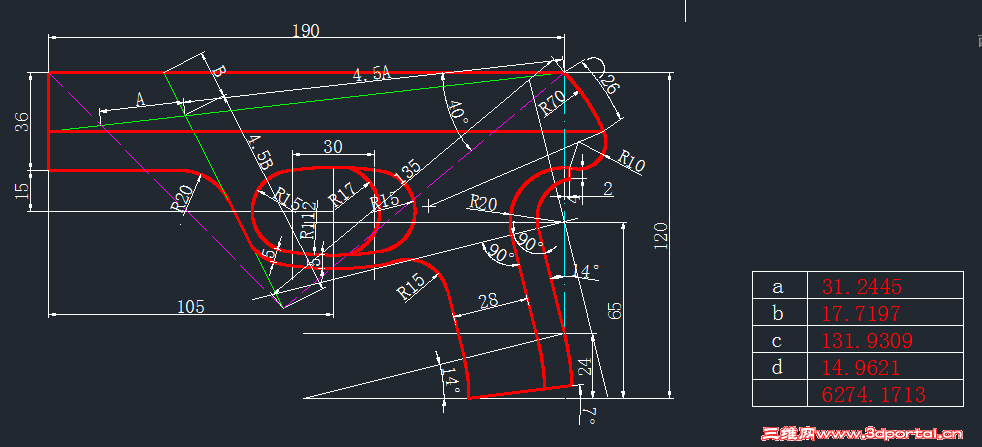

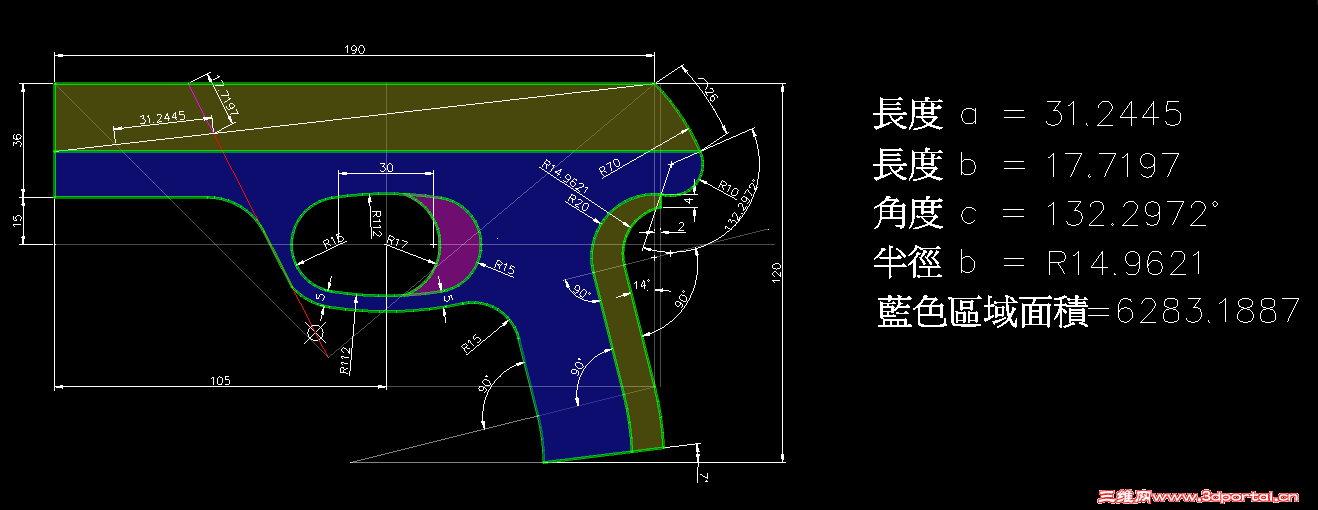

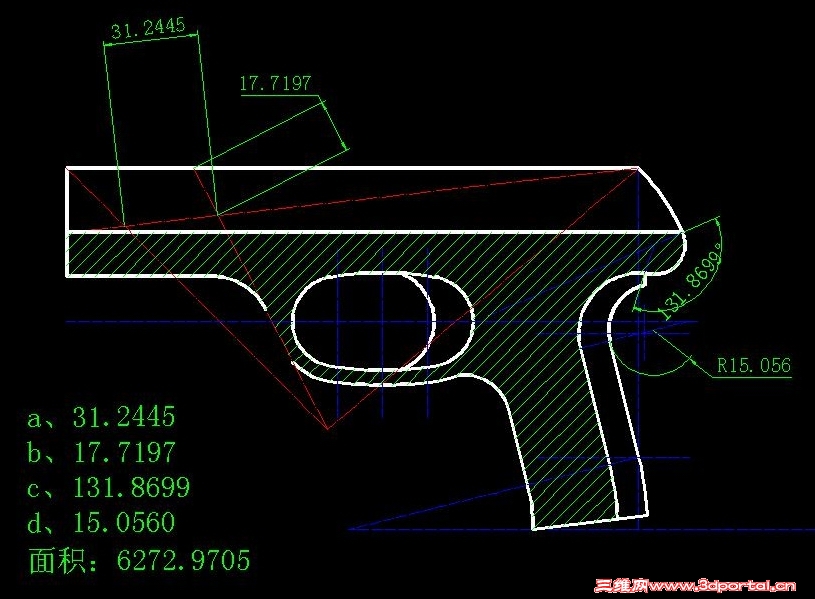

竞赛已结束,初步评定成绩见下表,请参赛网友自行核对成绩.如有异议,请于三日内在本主题后跟帖说明,三日后正式颁布奖项.
: w# k5 h3 \! t5 ?5 ?注:表中文字为红色者代表答案错误;空白者代表未提供答案或答案不明确. |
|
