求教画叶轮

erxiusun · 发表于 2014-4-17 10:36:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

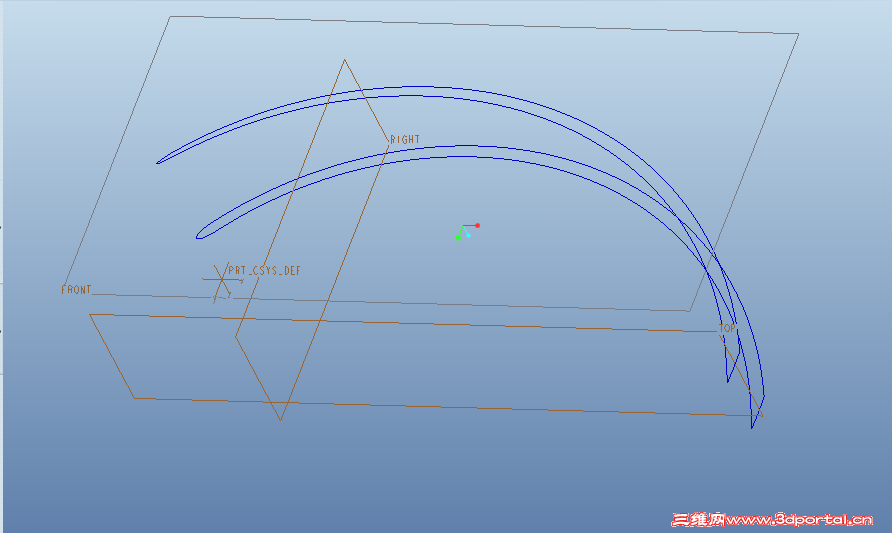

请教大神如何用图中的两条曲线画出叶轮，附件是prt文件，万分感谢

tangcarlos3d · 发表于 2014-4-17 11:38:32

两条曲线画只能用混合命令。如果还有轨迹线则可以用变截面扫描画。

erxiusun · 发表于 2014-4-17 14:03:17

tangcarlos3d 发表于 2014-4-17 11:38 static/image/common/back.gif
% y4 F |4 h3 w4 O. P两条曲线画只能用混合命令。如果还有轨迹线则可以用变截面扫描画。

您好，我之前尝试使用过混合命令，但不知什么原因一直没成功，提示特征生成失败

erxiusun · 发表于 2014-4-17 14:08:52

tangcarlos3d 发表于 2014-4-17 11:38 static/image/common/back.gif
' F, ]3 f4 b2 o' d7 }# ]两条曲线画只能用混合命令。如果还有轨迹线则可以用变截面扫描画。

大侠，两个曲线都是空间曲线，是否属于规则截面？

tangcarlos3d · 发表于 2014-4-17 15:31:54

erxiusun 发表于 2014-4-17 14:08 static/image/common/back.gif! R& Z7 U) y+ N. e! _, a) G' P
大侠，两个曲线都是空间曲线，是否属于规则截面？

空间曲线proe可能不行。MASTERCAM里在3D座标模式下可以。但两条曲线是否太少了，不够精确？
仅供参考。

balang_c · 发表于 2014-4-17 17:17:21

实在不行，就构造周边6个面。

erxiusun · 发表于 2014-4-18 09:59:26

tangcarlos3d 发表于 2014-4-17 15:31 static/image/common/back.gif B3 ?0 Y P n; B
空间曲线proe可能不行。MASTERCAM里在3D座标模式下可以。但两条曲线是否太少了，不够精确？1 z0 ]$ g5 V/ Z2 n ~
仅供参考。

好的，谢谢大侠，我再摸索摸索

erxiusun · 发表于 2014-4-18 10:00:33

balang_c 发表于 2014-4-17 17:17 static/image/common/back.gif
; M! ] C1 ]" n* ]4 ~ m) s+ T" {实在不行，就构造周边6个面。

谢谢您的建议，我再摸索摸索

erxiusun · 发表于 2014-4-18 10:07:30

tangcarlos3d 发表于 2014-4-17 15:31 static/image/common/back.gif v) ]1 ?$ d; S, G$ u8 P3 `
空间曲线proe可能不行。MASTERCAM里在3D座标模式下可以。但两条曲线是否太少了，不够精确？
4 }# F% q& J4 ] O$ Z: @) I. P& Z仅供参考。

大侠，我用边界混合命令把叶片侧面作出来了，但用边界混合不能把叶片顶面和底面做出来，请问我该怎么弄，麻烦您查看下下面的附件

tangcarlos3d · 发表于 2014-4-18 11:09:07

本帖最后由 tangcarlos3d 于 2014-4-18 11:32 编辑

erxiusun 发表于 2014-4-18 10:07 http://www.3dportal.cn/discuz/static/image/common/back.gif D/ k6 u( V' p8 c! G/ v
大侠，我用边界混合命令把叶片侧面作出来了，但用边界混合不能把叶片顶面和底面做出来，请问我该怎么弄， ...

记得林清安编著（北大版）的proe零件设计教材（当时是用于20版，但之后的版本教材里也应该有）叶轮画法的例子，可以参考里面的画法。
原资料在家里，办公室里没有，晚上可以传给你。或者你自己在网上下载。

补充：刚才在网上下载了，现将叶轮部分单独上传。

你没有流量下载，可能下载不了。如下载不了，可以告诉我QQ号，我传给你。

erxiusun · 发表于 2014-4-19 15:05:34

tangcarlos3d 发表于 2014-4-18 11:09 static/image/common/back.gif: W5 {. S1 O+ f4 b! L2 k( a- x3 I
记得林清安编著（北大版）的proe零件设计教材（当时是用于20版，但之后的版本教材里也应该有）叶轮画法 ...

可以下载的，真是太感谢您了。。。大侠，我想加您好友哈

搏击玫瑰一 · 发表于 2014-4-27 10:59:01

听大神说过可以用螺旋扫描来画，具体就不知道了

tangcarlos3d · 发表于 2014-4-27 15:04:21

搏击玫瑰一发表于 2014-4-27 10:59 static/image/common/back.gif: [5 ?+ Z( H$ r- s+ L
听大神说过可以用螺旋扫描来画，具体就不知道了

如果是6个叶片，就被把扫描的轨迹线长度设置成螺距的1/6即可。但有个问题就是不能画厚薄不一的叶片，只能画单一厚度。

搏击玫瑰一 · 发表于 2014-4-29 11:24:19

tangcarlos3d 发表于 2014-4-27 15:04 static/image/common/back.gif
1 g' x, I; G8 e G5 Y& K! U% ^如果是6个叶片，就被把扫描的轨迹线长度设置成螺距的1/6即可。但有个问题就是不能画厚薄不一的叶片，只能 ...

嗯嗯，我也是听别人说过，具体怎么回事也不太清楚，刚学不久！

tangcarlos3d · 发表于 2014-4-29 11:37:20

搏击玫瑰一发表于 2014-4-29 11:24 static/image/common/back.gif
. a( d. v+ {* q- u' j, I" d* s) w嗯嗯，我也是听别人说过，具体怎么回事也不太清楚，刚学不久！

它只是用1/6圈螺旋线做扫描轨迹线，扫描截面只有一个，所以叶片厚度，宽窄都不能变化。
如果用变截面扫描则可以改善：多轨迹线、多截面。这样宽窄、厚度都可以变化。但与林清安书中的例题不同，后者用的是混合命令画。
