想必大多数工程师都想快速建立自己的非标准零件库。三维CAD中望3D 2014版新增的特征配置功能，不但可以实现工程师创建自己零件库的愿望，还能让设计师在原有设计的基础上修改参数，快速开发出新品。对于那些外形大致类似的产品来说，三维CAD中望3D的这个功能可大大提高其设计效率。如钟表产品设计就可很好地应用这个功能，在原有设计上更改尺寸，开发出新产品。下面我们就以钟表为例，体验一下三维CAD中望3D特征配置功能的高效运用：& M9 t/ B. [: B/ @7 e

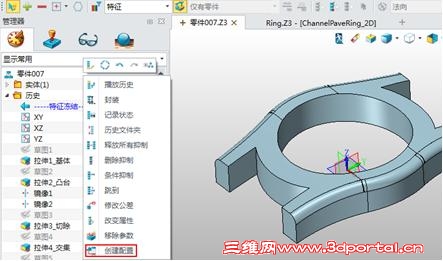

. x& H& F4 R- x w# s 1、首先，完成一款手表的产品建模设计，在这款通用的手表基础上创建特征配置表。 ①在特征树空白处右键弹出快捷菜单，点击“创建配置”
+ k# l8 V6 |. T& V( ^三维cad中望3D快速建模设计手表外壳 8 G4 Y9 F$ i9 J: m

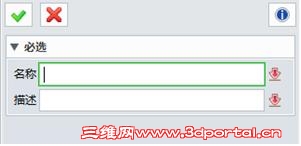

②输入配置名称 5 X/ `( m4 d! w6 F5 f

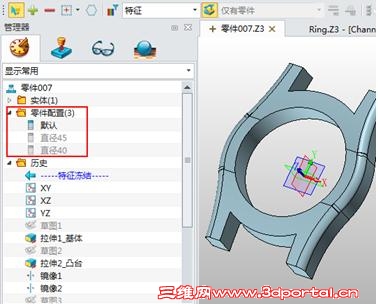

③所有新建的配置表都在零件配置文件夹下统一管理 " v- E9 l* T4 q5 t8 `" N

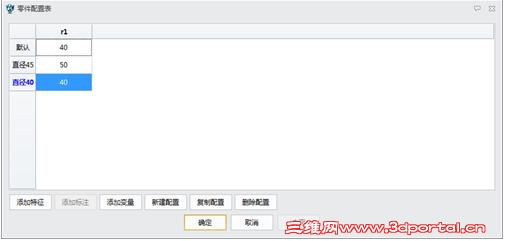

* U0 x& i# H6 M, u8 n2 f* V2、中望3D编辑配置表及添加特征尺寸变量，如我们现在通过更改表框的最大外径来改变产品的设计来添加特征及尺寸。下面我们以最大外径为45和40为例来说明： ①选中其中一个配置列表右键选择编辑 4 [# z7 h, A h1 G- b6 ^

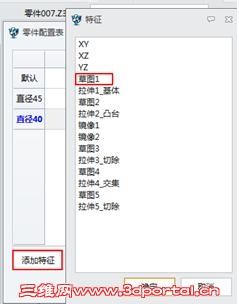

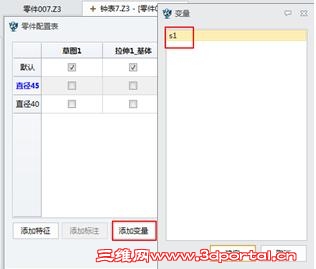

②点击添加特征，从弹出的菜单选择草图作为尺寸变化特征，然后添加变量
8 R" ?9 `0 ?( Q6 n N) H4 T, u# V; H

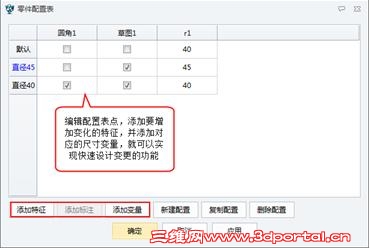

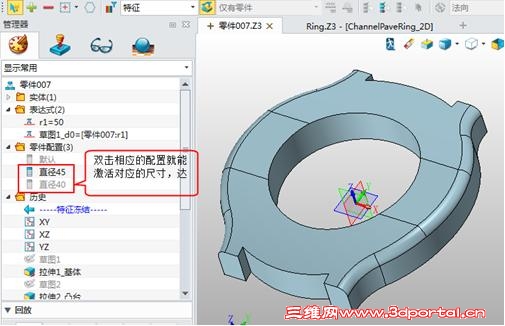

, J4 @2 B) K1 @7 K K! F③完成上面的设置后点应用确定退出定制对话框 3.通过配置文件夹双击对应的配置选项，激活对应的配置就能实现快速设计的功能 $ f: x7 }0 V, t1 P% J* c3 d9 D* G
三维cad中望3D2014版中全新的“特征配置”功能可有效减少设计步骤，降低工程师的工作量，提升公司的产品设计效率，是新版本的亮点之一。为了帮助用户轻松体验三维cad中望3D2014的更多新功能，中望3D推出“跟奉老师学3D”交流探讨 http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老师可在线解答网友问题，帮助大家快速掌握3D设计并实际投入工作中。与此同时，3D工业创新设计大赛仍在火热进行，报名与作品提交手续简便，只要是中望3D的Z3格式文件均可参加，还有iPad Air+3K现金奖等你拿回家！
