工程图剖视深度问题

sstone79 · 发表于 2014-5-14 07:43:36

您需要登录才可以下载或查看，没有帐号？注册

x

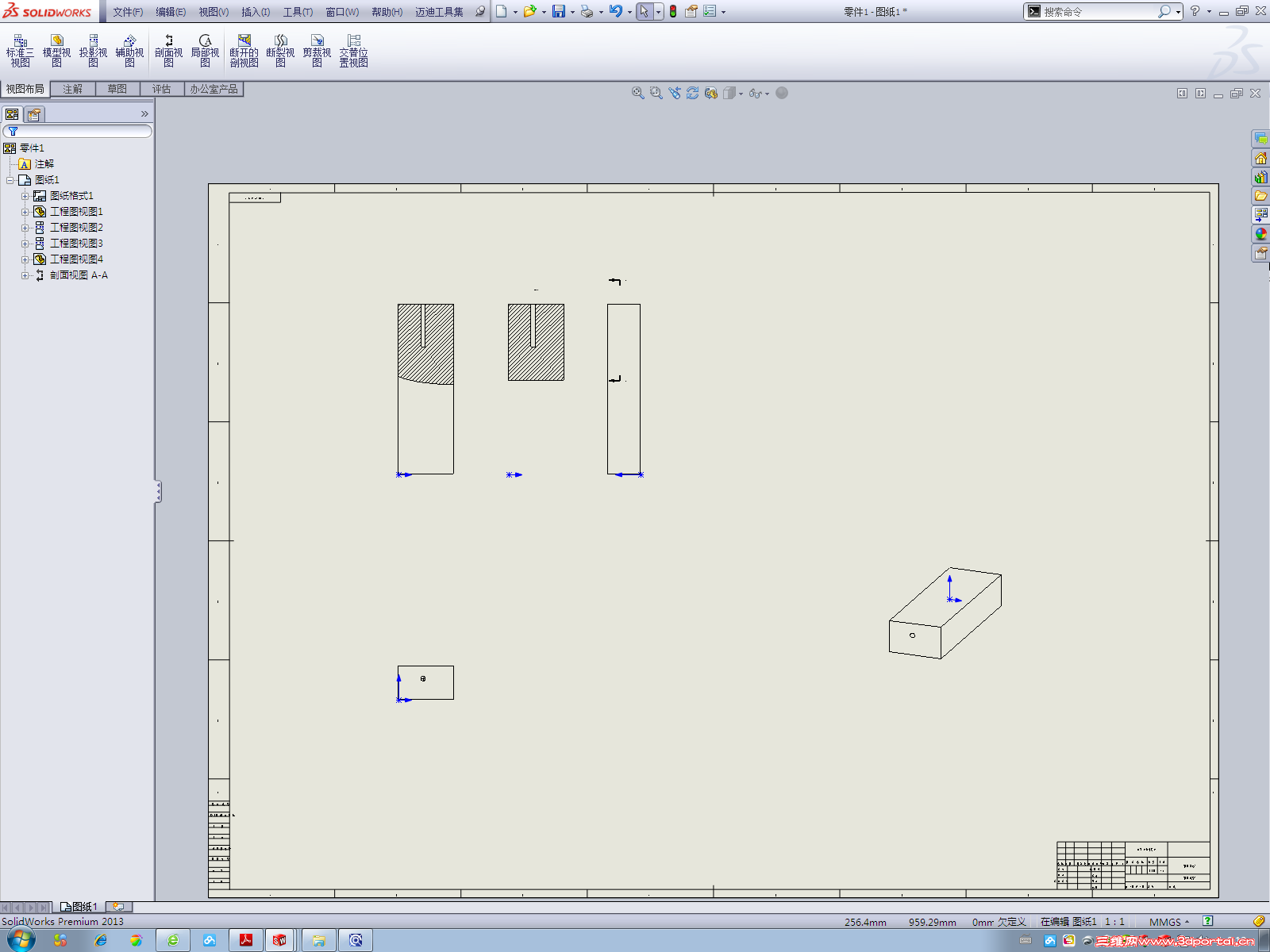

假如有个零件，上面有个深50的孔，零件总长（深）200，现对孔剖视，在solidworks中为什么剖视图总是剖到整个零件(200)的深度，能不能剖到比孔深稍微大一点点？谢谢各位了

ryouss · 发表于 2014-5-14 08:47:19

控制剖面線的深度就可以,剖面線深到哪裡就剖到哪裡!

小野哥 · 发表于 2014-5-14 09:05:55

本帖最后由小野哥于 2014-5-14 09:26 编辑

你想表达的是应该是局部剖吧，用断开的剖视图就行了啊，

sstone79 · 发表于 2014-5-14 09:50:51

小野哥发表于 2014-5-14 09:05 static/image/common/back.gif% L7 h1 h, \$ `2 u3 I3 `
你想表达的是应该是局部剖吧，用断开的剖视图就行了啊，

小野哥 · 发表于 2014-5-14 10:03:08

sstone79 发表于 2014-5-14 09:50 static/image/common/back.gif

不太理解啥意思，太长的话用“断裂视图”功能啊

sstone79 · 发表于 2014-5-14 10:27:12

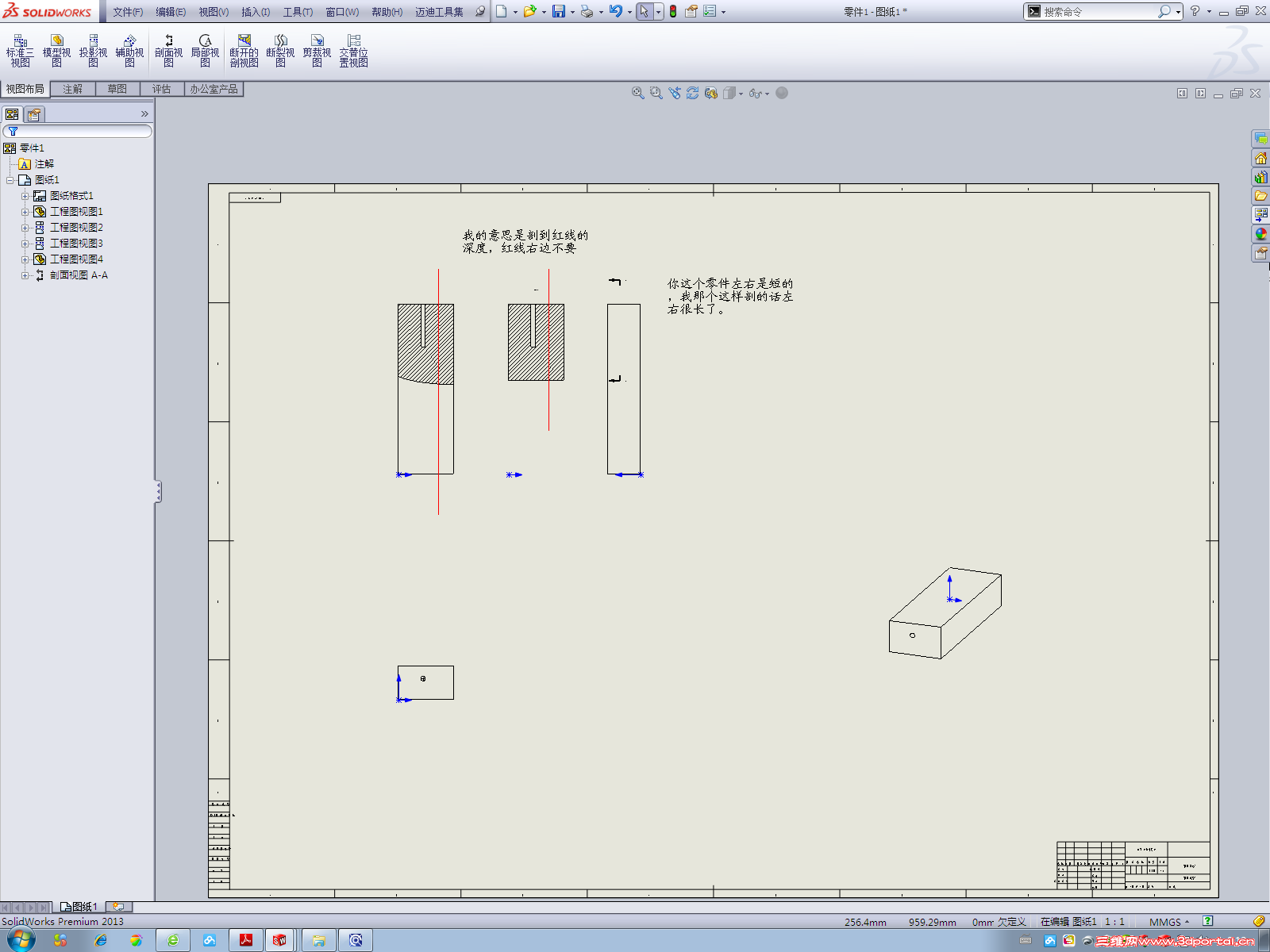

就是零件长宽高都很大，上面有个小孔要剖视，你剖个试试看

风火在线 · 发表于 2014-5-14 10:32:34

如果你的零件只要一个孔，用断开的剖视图就行，好理解，如果想在其他视图上加切割线，而且你的零件左右方向尺寸大，就用断裂视图选项，只显示你想要的那部分

倚天无忌 · 发表于 2014-5-14 12:40:29

这个二维绘图经常用啊，主要是表达清楚了，有那么多剖面方式选择呢，没什么需要深究的吧。
