如何将立体图放进平面图中

kuangben8 · 发表于 2014-7-9 15:22:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

各位老师好：

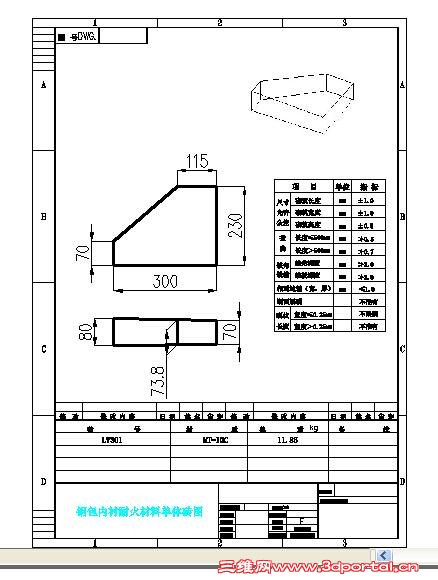

我在CAD中画有平面图和立体图，我现在想把立体图变换一个视角放进平面图中，该如何操作？如下图方式把立体图放进平面图中。

LW301.zip (93.27 KB, 下载次数: 14)

小刘-到 · 发表于 2014-7-9 16:04:20

最简单的方法：
先把二维图复制到一张空白的图纸上，然后把三维图扭到想要的角度，更改坐标轴，再把二维图复制回来。简单实用。

小刘-到 · 发表于 2014-7-9 16:33:49

刚说的方法，有一个问题：如何快速的把当前的坐标系转换为俯视视角？

kuangben8 · 发表于 2014-7-9 17:23:42

小刘-到发表于 2014-7-9 16:04 static/image/common/back.gif; Z a7 E% y( I8 ]
最简单的方法：
9 @7 e/ \" S K0 l% N$ ~" ^先把二维图复制到一张空白的图纸上，然后把三维图扭到想要的角度，更改坐标轴，再把二维图 ...

怎么更改坐标轴，请教一下。我没弄成功！还是在一个试图下的。

xhq1954425 · 发表于 2014-7-9 17:53:50

本帖最后由 xhq1954425 于 2014-7-9 17:58 编辑

这能说清楚吗

这

xhq1954425 · 发表于 2014-7-9 19:45:21

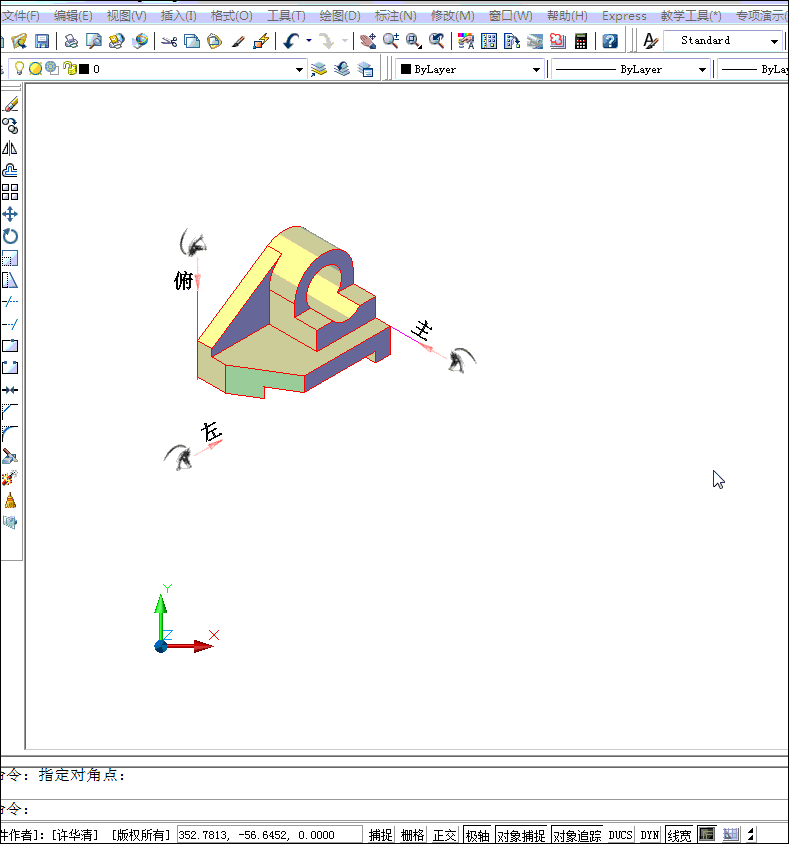

再看看这个：

woaishuijia · 发表于 2014-7-9 22:06:50

本帖最后由 woaishuijia 于 2014-7-9 22:10 编辑

这种方法,舍近求远,太...

正确的方法是在模型空间画图,在图纸空间出图.
首先在模型空间画出三维实体,然后在某个图纸空间的布局中插入一个视口,就可以在该视口中看到模型空间的三维实体,因为图纸空间的视口就是对模型空间的引用.一个布局理论上可以插入无数个视口......内容太多了,一言难尽,自己尝试一下吧,本版区关于这个方面的帖子很多.
从CAD2000版开始,一个DWG文档就支持多达255个图纸空间布局.十几年了,还有这么多人对此视而不见

,
也许应该怪PCCAD那个烂货,以其昏昏使人昭昭,带坏了一大批原本可以有为的青年.

keilei001 · 发表于 2014-7-10 00:09:25

我的方法，不麻烦的。

LW301.rar (20.12 KB, 下载次数: 5)

woaishuijia · 发表于 2014-7-10 06:33:44

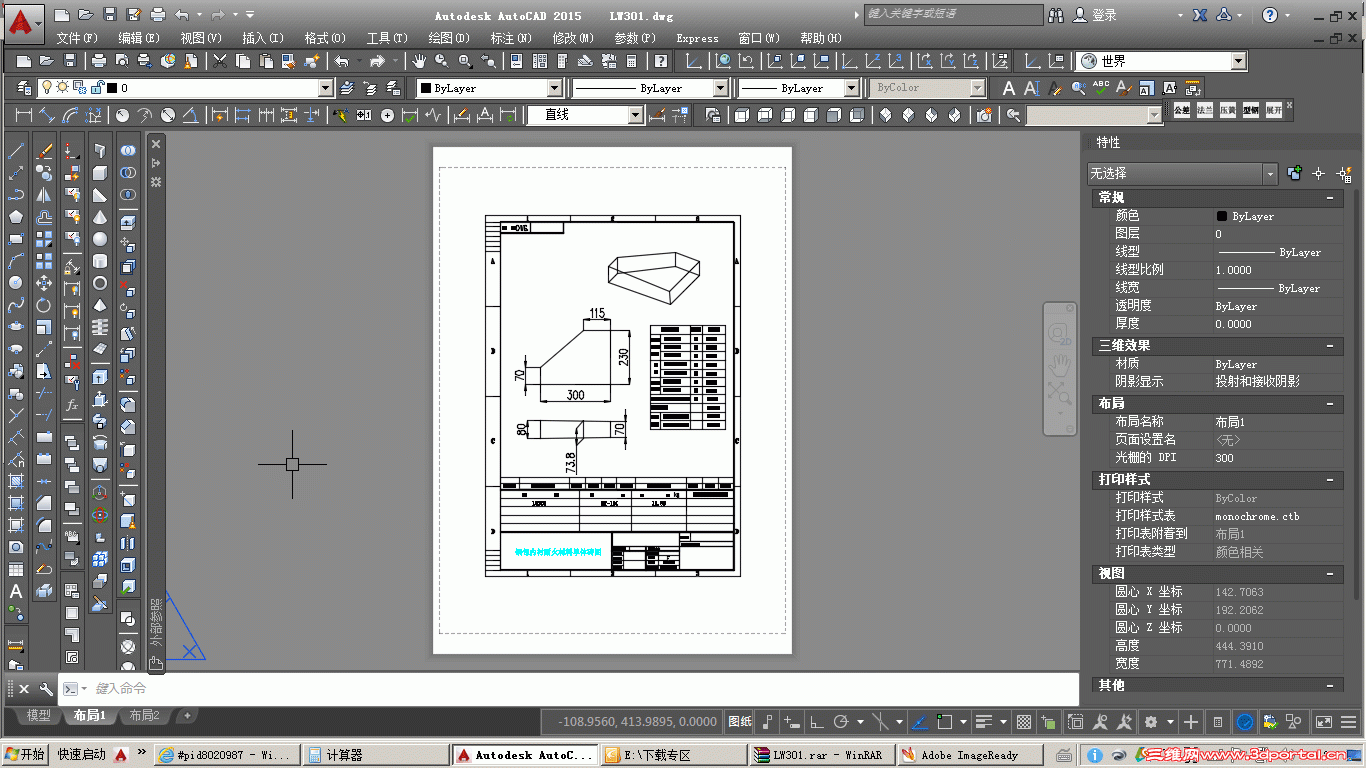

打开"布局1",添加一大一小两个视口,大的用于显示二维图部分,小的用于显示三维实体
双击小视口内部进入其模型空间,用三维动态观察器调整视角,感觉合适后双击大视口外侧图纸空白区域退出小视口的模型空间,结果如图

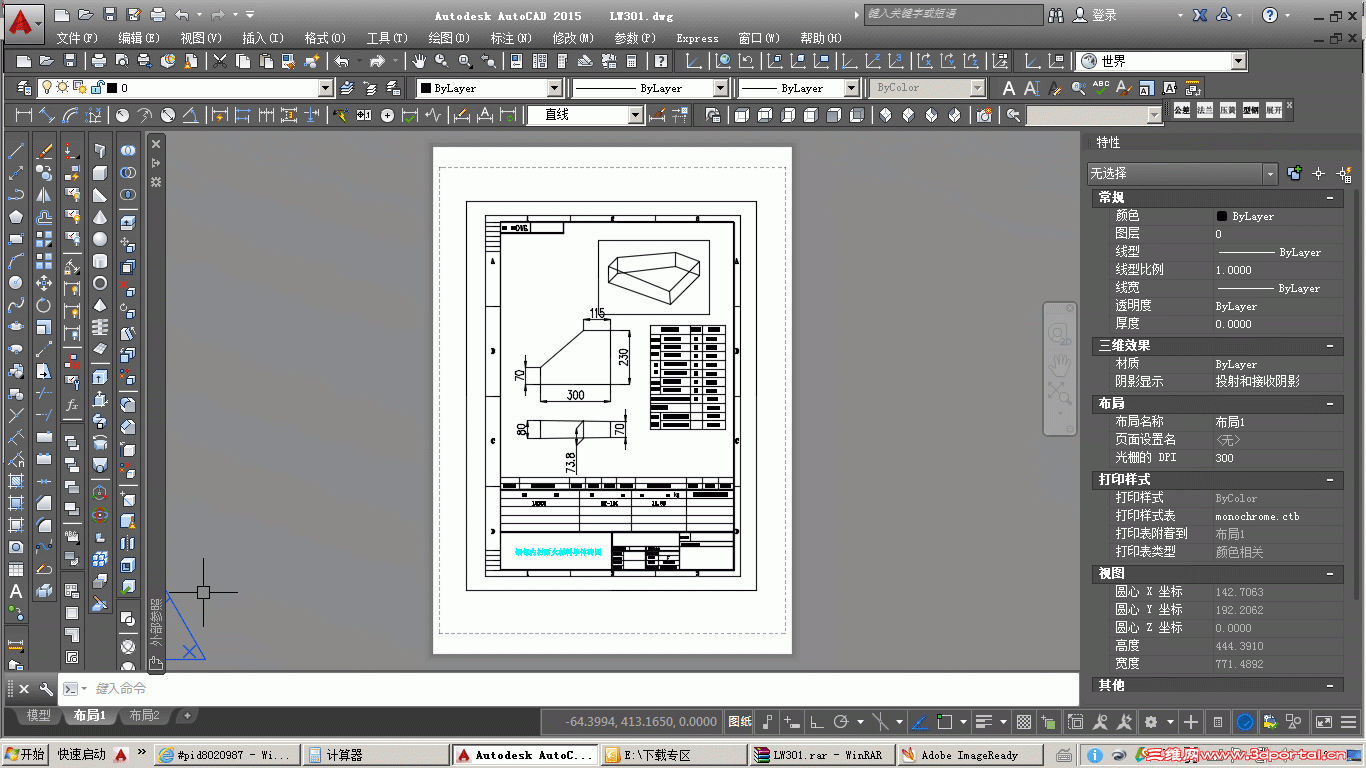

在当前布局中冻结视口所在的"0"图层,如图.OK

小刘-到 · 发表于 2014-7-10 08:18:18

老是忘记使用布局，虽然记得可以用视口，不到位啊还是！

小刘-到 · 发表于 2014-7-10 08:37:11

根据版主说的方法，亲自测试了一下，确实比我的方法好用，推荐楼主用版主的好方法！

ln0108 · 发表于 2014-7-10 08:48:17

xhq1954425 发表于 2014-7-9 17:53 static/image/common/back.gif
; Y1 c5 b. g' k$ c8 U! s, K这能说清楚吗

明白了又和高手学了一招谢谢

kuangben8 · 发表于 2014-7-10 10:34:17

xhq1954425 发表于 2014-7-9 17:53 static/image/common/back.gif/ h; }& U# m. T6 b) D
这能说清楚吗

感谢感谢，这招很好使！

kuangben8 · 发表于 2014-7-10 10:35:51

xhq1954425 发表于 2014-7-9 19:45 static/image/common/back.gif
# ~6 ?) x: U- `8 m% ?再看看这个：

谢谢！和楼上的一样！很好用。

kuangben8 · 发表于 2014-7-10 11:10:16

woaishuijia 发表于 2014-7-10 06:33 static/image/common/back.gif
8 l% x! f* e1 ?* l+ |* i! g" Q, l, v打开"布局1",添加一大一小两个视口,大的用于显示二维图部分,小的用于显示三维实体* P/ U5 W3 V1 m# Y
双击小视口内部进入其模 ...

感谢版主帮助！请教一下这个小视口，我在想双击进入的时候无法选中了！这是为什么啊？

kuangben8 · 发表于 2014-7-10 11:46:15

keilei001 发表于 2014-7-10 00:09 static/image/common/back.gif
3 V( P G6 _8 c我的方法，不麻烦的。

估计老师的方法和楼上的2种方法类似吧？感谢。

kuangben8 · 发表于 2014-7-10 12:27:03

woaishuijia 发表于 2014-7-9 22:06 static/image/common/back.gif
& A9 C u2 e0 Y8 F4 C; H8 |& n0 c这种方法,舍近求远,太...4 v5 x4 h/ A w* j+ U. }. T3 q* |: N9 N
正确的方法是在模型空间画图,在图纸空间出图.
/ r1 R2 w# L- M- B首先在模型空间画出三维实体,然 ...

这个论坛真实太好了！有啥问题都能得到及时的解决。

xhq1954425 · 发表于 2014-7-10 13:50:31

本帖最后由 xhq1954425 于 2014-7-10 16:54 编辑

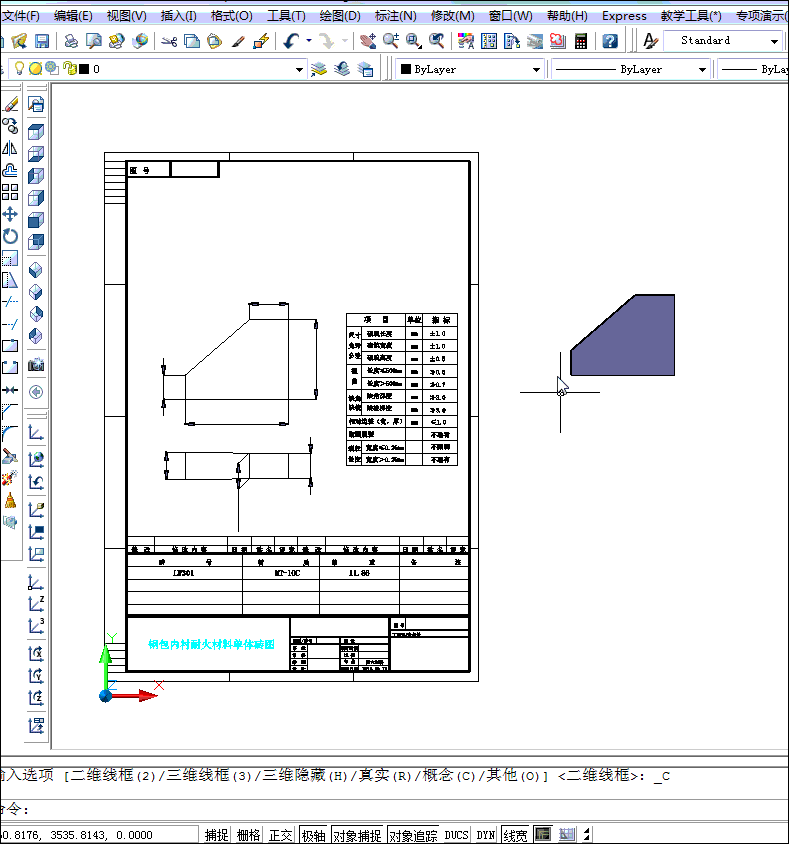

我说的方法是CAD操作应该掌握的方法，并非用于出图，哪招好用？这要看你用在哪儿，俗话说得好，隔行如隔山，适合其它专业的用法咱不敢评论，我是搞机械的，图纸都是二维图，一张杂的图纸通过先画一个三维零件，再放到图纸空间出图是不可能的，因为有复杂的表达方法（基本视图，辅助视图、剖视、断面、若干规定画法）和尺寸标注和线型编辑等……，如果你是搞教学的，可能经常用到时三视图，下面的方法可能就是较好的方法了：


kuangben8 · 发表于 2014-7-10 15:30:38

xhq1954425 发表于 2014-7-10 13:50 static/image/common/back.gif
- w, |6 G" z% V$ `哪招好用？这要看你用在哪儿，俗话说得好，隔行如隔山，别人的用法咱不敢评论，我是搞机械的，图纸都是二维 ...

老师，你这个是插件吧？功能很强大啊！在哪里可以下载这个插件啊？

xhq1954425 · 发表于 2014-7-10 16:43:41

kuangben8 发表于 2014-7-10 15:30 static/image/common/back.gif
% p0 R( }( w6 Z P% h8 F4 Q0 K老师，你这个是插件吧？功能很强大啊！在哪里可以下载这个插件啊？

都是自己开发的，不是搞教学的没太大用

zyyjzgzzsn · 发表于 2014-7-12 09:09:59

xhq1954425　的方法好

kuangben8 · 发表于 2014-7-12 11:33:07

xhq1954425 发表于 2014-7-10 16:43 static/image/common/back.gif
7 b" d z' N0 m$ O% T9 ^: r都是自己开发的，不是搞教学的没太大用

能够自己开发功能，老师的VBA水平也很了得！

lvdeping · 发表于 2014-7-12 14:54:02

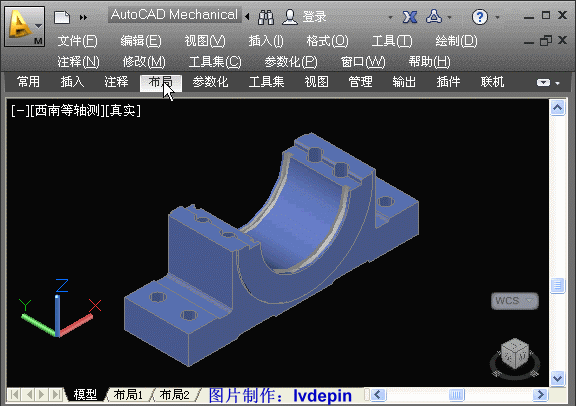

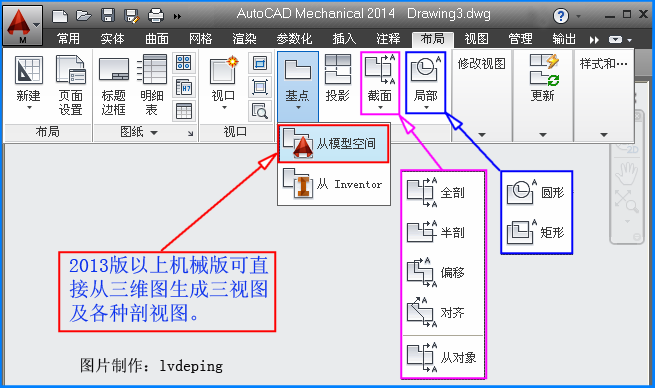

2013版以上的机械版直接有此功能。

xhq1954425 · 发表于 2014-7-12 16:51:10

lvdeping 发表于 2014-7-12 14:54 static/image/common/back.gif1 s' z# i! I% G. H& |/ o
2013版以上的机械版直接有此功能。

演示挺好看的，能否贴一张用些方法出来的机械图纸看看效果如何?要是好用的话咱也装一个机械版的。

woaishuijia · 发表于 2014-7-13 07:55:34

lvdeping 发表于 2014-7-12 14:54 static/image/common/back.gif
% F+ m: c$ j D% x8 i2 P3 m# y' T; X2013版以上的机械版直接有此功能。

autocad2013就有此功能,不是机械版独有的
