   是这样的，我这里有弯管产品。但是对方只给了我一个平面外加三个坐标的数据，由于管子是好几个方向的弯，需要计算和显示，我想按照对方给我的坐标重新画出来，求怎么能按照他的坐标数据输入PRO5l里面！
  弯管这类型钣金程序能弯吗？我还要算它的下料尺寸，我现在头疼死了，好麻烦！求大侠们救急啊！！！

fu140226

大侠们...............

ganyiwei

手动打点，连线，实体扫描，或者管道模块来做，中心线长度就是总长了，，不能用钣金来做弯管，，

fu140226

ganyiwei 发表于 2014-8-14 19:38 static/image/common/back.gif
" p" m7 N9 p% h1 [( u( B手动打点，连线，实体扫描，或者管道模块来做，中心线长度就是总长了，，不能用钣金来做弯管，，

那PRO画起来也很麻烦，现在PRO里能不能输入对方给我的坐标定点啊

tangcarlos3d

! z) c* Q0 c7 `8 J! N4 m

fu140226 发表于 2014-8-15 08:29 http://www.3dportal.cn/discuz/static/image/common/back.gif
那PRO画起来也很麻烦，现在PRO里能不能输入对方给我的坐标定点啊

9 s, O2 L* [7 o1. 选择草绘、以点的Z座标为尺寸创建浮动基准面、再在浮动基准面上创建点（X、Y座标），用同样的方法作完所有的点；
      之所以要做浮动基准面是因为pro/e只能在2维平面画（草）图。它不象MASTERCAM那样可以在3D模式下画图。这可以说是pro/e的一个缺点！
  ~* {% k  n% q+ C$ \( J2. 创建基准曲线：顺序过上面的点创建曲线；
2 i0 x) N" U4 v% T) m1 D& S3. 以上面的曲线为扫描轨迹线，管子的截面尺寸为截面扫描即可得到管子的3D模型；
) d/ x; M; B# p% w9 i- _4. 测量2中曲线的长度就是管子的最后安装长度。实际下料要留余量，不然管子没有夹持位不能弯曲。

ganyiwei

fu140226 发表于 2014-8-15 08:29 static/image/common/back.gif
' X* H' ]7 i  w, g  w& h' G- f2 v那PRO画起来也很麻烦，现在PRO里能不能输入对方给我的坐标定点啊

$ D3 ]: t: D. f嘿嘿~~ 可以，而且很方便很简单，，，都是些基础的东西。
2 R0 w# J0 C- f2 J( r8 {6 P截了几张图，应该能看懂。。
" V2 w0 _4 D$ [' W

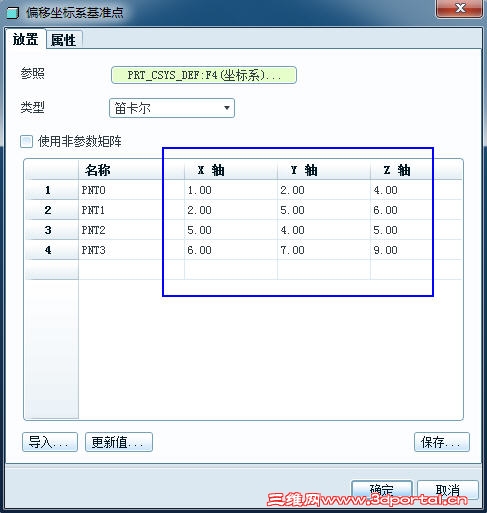

4 Y& r4 U% U( n/ n方法1：利用偏移坐标系创建一系列点
, s/ I8 o/ N4 \) r: X' @
! m/ n( S( P1 }6 K1 R7 y

5 y7 d% i8 ?6 C; a5 E* C# M
3 C) R. @. E8 ^) C5 l$ \
利用通过点创建曲线

) p# R7 ~. s5 w' Y: O: H9 |9 U

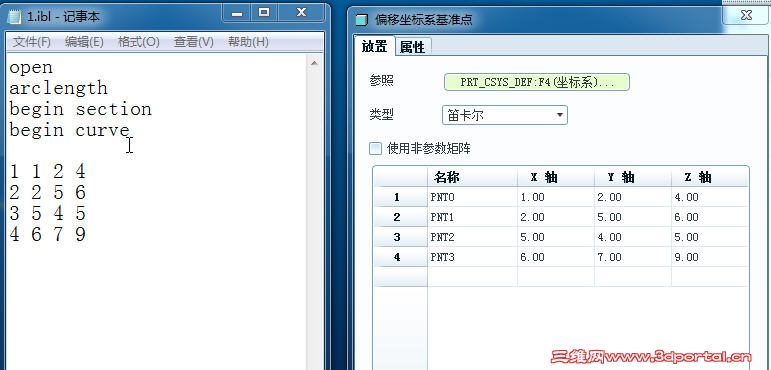

方法2：建立一个空白文本文档，随意命名，后缀改为.IBL，我这里随便起了个1.IBL。
输入坐标值和方法1的一样。



9 g8 f, i; q0 j+ P/ K6 S

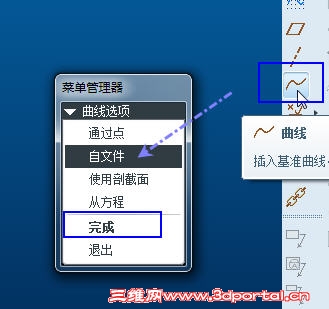

: h. u- W$ X+ L2 E利用自文件方法创建曲线
: F* h7 D2 X& N9 U
. r2 E! _' J3 t7 f% f$ ~9 B

1 B2 M$ T* N1 S5 s选择系统默认坐标系
) G* L  ]! ^5 C% S, B2 k



选择IBL文件
# y& \5 z- P7 ~; M1 r' E2 ^& `

, i; ^2 D" U( R" Y; E) t' b* U  y

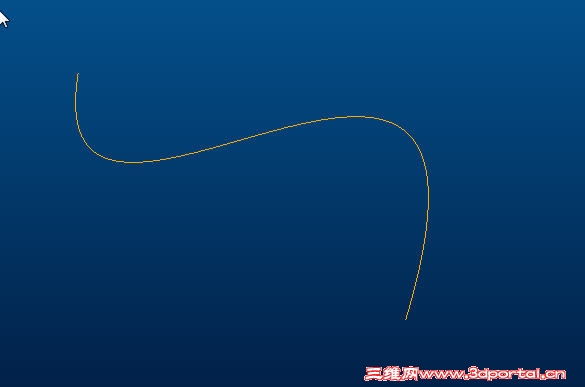

得到的曲线和方法1是一样的。
7 I" v% G" ]: l0 e& j) c
/ {/ |5 u' s1 n7 f1 X

- l3 t% v: P% W9 i8 y2 M5 Y
3 ?9 d$ M- ^  ]# P! p& U% p( x3 G+ a% F

fu140226

ganyiwei 发表于 2014-8-15 18:35 static/image/common/back.gif
5 e! w. ?6 m' `: M7 b6 Y4 Q嘿嘿~~ 可以，而且很方便很简单，，，都是些基础的东西。
: ]$ t( b- P5 n2 G) ]截了几张图，应该能看懂。。

) b. a) R6 y# `, B; c  x' v. x感谢，你这个帮大忙了，虽然我还是不懂该怎么算料长

chen-dayong

我画弯管一般用的是扫描：
$ u- V8 M( D6 h5 V; c! e1、先画空间坐标点（端点和拐角处）；再把点连成线，如果是直角弯就画两条线段倒圆角；这样路径就生成了。
: b" n( b9 a8 g+ M+ ~) a2 n2、画截面。
3、扫描。
