铝型材横截面面积怎样计算？

962909187 · 发表于 2014-9-6 16:19:11

您需要登录才可以下载或查看，没有帐号？注册

x

铝型材横截面面积怎样计算？如图

http://www.3dportal.cn/discuz/source/plugin/sina_xweibo_x3/xwb/images/bgimg/icon_logo.png 该贴已经同步到 962909187的微博

tangcarlos3d · 发表于 2014-9-6 16:40:42

用分析里面的面积分析单个封闭面积。

我爱用acad · 发表于 2014-9-6 22:35:43

把截面做成面域，再用list查询。

962909187 · 发表于 2014-9-10 15:02:02

我爱用acad 发表于 2014-9-6 22:35 static/image/common/back.gif
; l5 \: F, w$ T8 i6 K4 L& f把截面做成面域，再用list查询。

大哥能做个视频或教程吗

我爱用acad · 发表于 2014-9-10 15:09:45

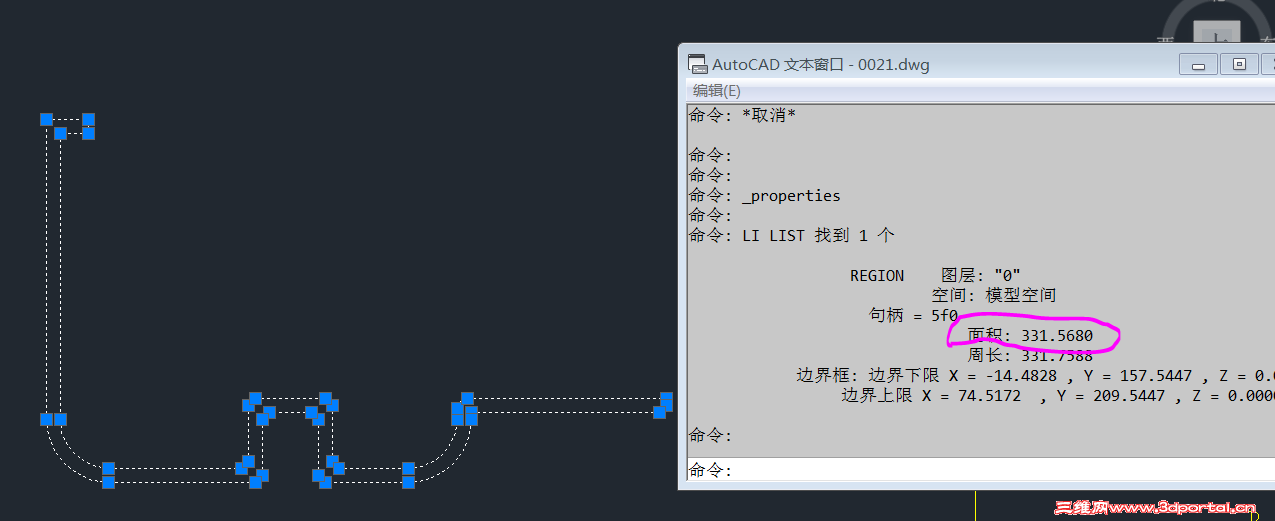

如3楼图示，将图形复制到一边，删除尺寸及剖面线等，只留下外轮廓线。
绘图命令--面域--选中所有轮廓线，生成面域。
再用list查询，选中刚才生成的面域。OK!

962909187 · 发表于 2014-9-10 16:18:16

谢谢
