SW如何在实体模型上面标注自己想要的参数

以爱的名义 · 发表于 2014-9-29 08:33:04

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

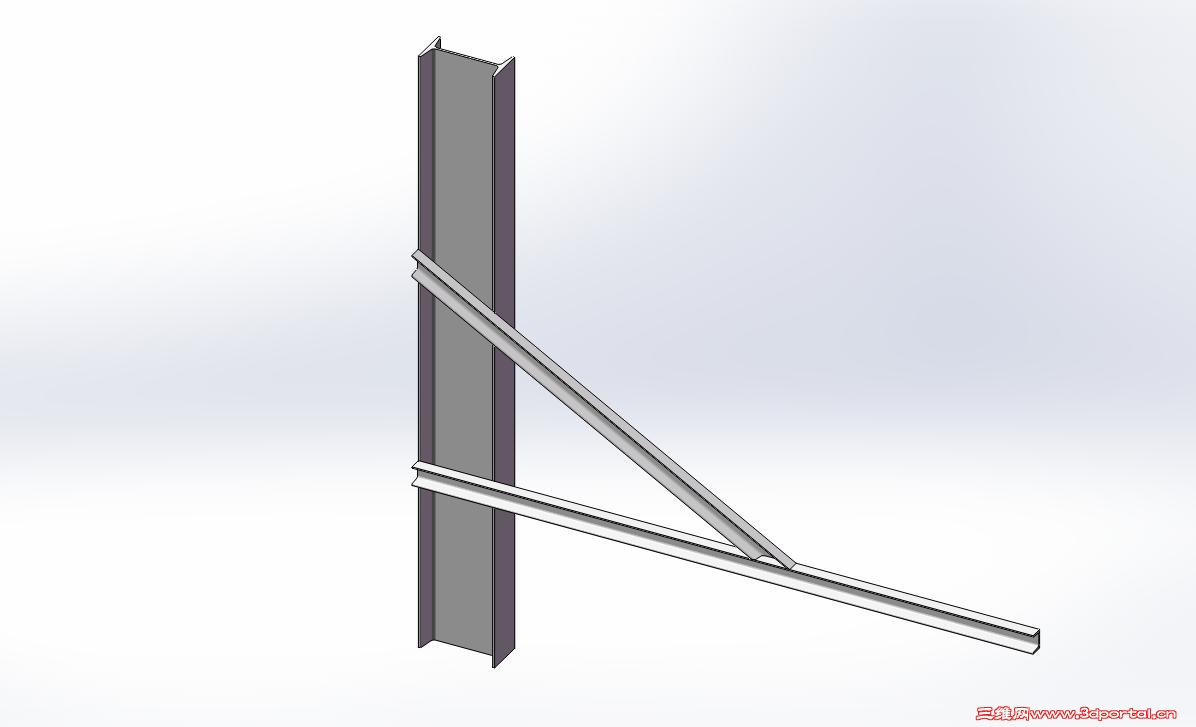

源文件如下：刚做完的实体简单模型，请问各位大侠如何在实体模型上面标注尺寸，以方便给别人看；（不是工程图上面的尺寸标注）

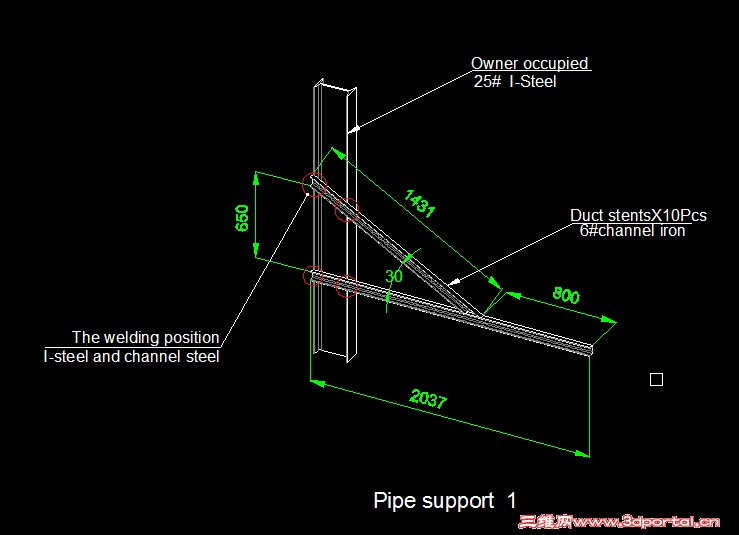

标注成图2的样式。

阿帕奇 · 发表于 2014-9-29 08:43:35

查看以前的帖子吧，讲的很详细

以爱的名义 · 发表于 2014-9-29 10:30:33

阿帕奇发表于 2014-9-29 08:43 static/image/common/back.gif0 D2 H: W; q5 L4 T7 Y2 g/ k% k0 Z
查看以前的帖子吧，讲的很详细

版主，能给下以前的帖子的链接吗，我昨天也有再找，没有找到具体合适详细的解答；

以爱的名义 · 发表于 2014-9-29 10:31:38

寂静天花板发表于 2014-9-29 08:56 static/image/common/back.gif
* o) W6 X& F' r( D- p8 r; \dimxpert标注

这个DIMXPERT我试过了；但是有两个尺寸不好标，1431和800两个尺寸标不出来

tangcarlos3d · 发表于 2014-9-29 11:58:22

在工程图的立体图上显示3D尺寸不行吗？2D、3D都标不是更清楚吗。

阿帕奇 · 发表于 2014-9-29 13:18:32

以爱的名义发表于 2014-9-29 10:31 static/image/common/back.gif
* ?# \; k Y; K这个DIMXPERT我试过了；但是有两个尺寸不好标，1431和800两个尺寸标不出来

你早说具体的啊，看看别人给你做啊

光屁股的绅士 · 发表于 2014-9-29 13:28:30

希望高手指点，关注中！！！！

阿帕奇 · 发表于 2014-9-29 13:29:13

以爱的名义发表于 2014-9-29 10:31 static/image/common/back.gif/ Y9 F; J! K/ l j- _& D6 P
这个DIMXPERT我试过了；但是有两个尺寸不好标，1431和800两个尺寸标不出来

参考尺寸可以标出来，但是都不是图纸的尺寸，图纸是四舍五入过的了

以爱的名义 · 发表于 2014-9-29 15:29:53

寂静天花板发表于 2014-9-29 15:05 static/image/common/back.gif& t. P y3 C% J( [! z
Dimxpert标注如果不结合其它插件如CMM、 MBD 、Tolerance Analysis，还真没什么用处。: G4 O) P9 |: k# [9 G% b
) S/ N) O% E, O9 `' \2 i' a# M
那个灰色的尺寸肯 ...

对的，就是这样的标注，但是还得要那么多的插件啊；汗啊
