[已解决] 请教高手，画三角螺纹时，扫描后螺纹是扭的，这是为什么呀？

[复制链接]
a352769539
发表于 2014-10-13 20:45:39 | 显示全部楼层 |阅读模式 来自： 中国福建福州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 a352769539 于 2014-10-13 20:48 编辑 6 F; }3 K% u4 S3 P% H6 ^

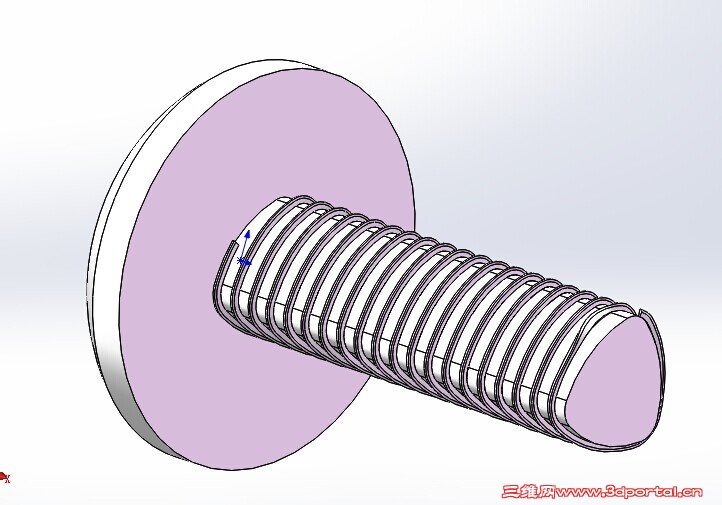

7 q7 R3 x. o% u, [0 l) I4 E这个尺寸是我乱画的，就是画三角螺纹时，不能用扫描切除，只能用扫描，经常卡死了。好不容易扫描出来了，结果有污点的，有处螺纹牙是翻边的。而且那条不规则的扫描线圆角要大，不然不能扫描，实物也没这么大呀。哪位高手帮忙看看呀

零件2.7z

2.51 MB, 下载次数: 9
回复

举报

ryouss
发表于 2014-10-13 22:14:39 | 显示全部楼层 来自： 中国浙江嘉兴
參考
3 I- O6 |- v- [7 F7 ^8 X+ j' E# j9 T' ?, [! |  I
1.jpg ( ]3 G: ~+ ^0 |  h& W7 V# `, A
零件3.zip (1.02 MB, 下载次数: 36)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

a352769539
 楼主| 发表于 2014-10-14 18:59:09 | 显示全部楼层 来自： 中国广东广州
太感谢你了，你真是个好人呐
回复 支持 反对

举报

506097002
发表于 2014-10-15 09:07:48 | 显示全部楼层 来自： 中国北京
ryouss 发表于 2014-10-13 22:14 static/image/common/back.gif
2 T1 q! L( p5 |% o參考

5 m6 b: b  [) W1 `你那螺旋形是怎么画的？
回复 支持 反对

举报

ryouss
发表于 2014-10-15 20:39:30 | 显示全部楼层 来自： 中国浙江嘉兴
506097002 发表于 2014-10-15 09:07 static/image/common/back.gif+ [4 d1 t; @" }" O/ C7 H
你那螺旋形是怎么画的？
- l& y  Q) b5 K$ U& j

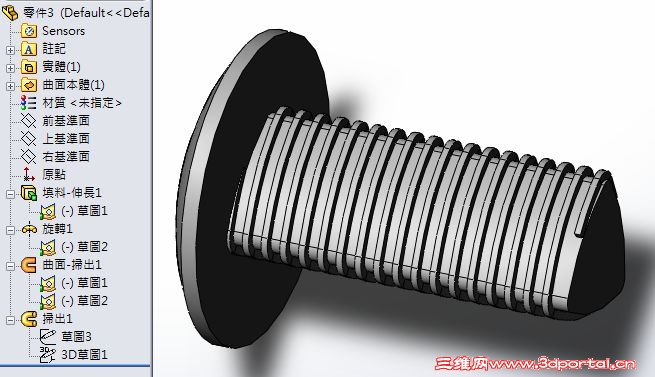

1. 如圖1,做出螺旋面0 I* G* Q8 T& w1 p# u8 \% W. b

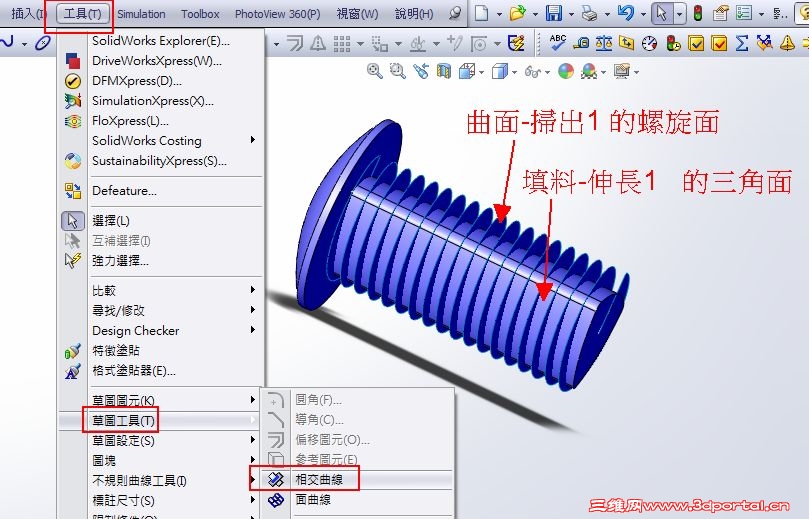

2. 如圖2,進入3D草圖,選"螺旋面"及"三角本體面",做"相交曲線",就得到所要的"螺旋線"
# d2 l+ X' F/ ~8 s5 e; K7 x/ B3. 把"曲面-掃出1 隱藏
- s/ x" {* X- J2 j" c 2 D( H1 f( s0 e  r# B
圖1
$ [2 j0 }) K6 J) I% B4 N 1.jpg ! W7 E+ I' d) @6 ]8 |

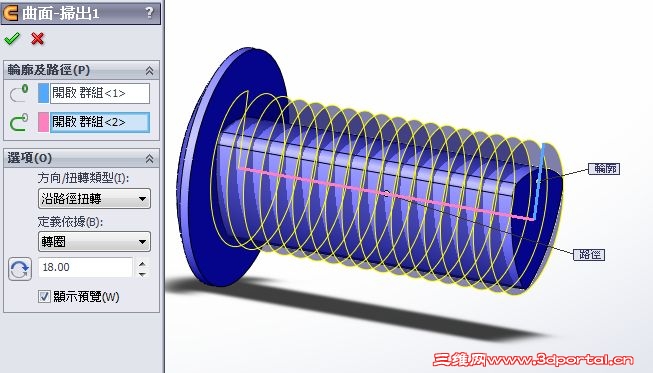

( u8 ]( u1 w* A' m4 z圖2( ~/ x' ]" K  [; o0 U
回复 支持 反对

举报

keilei001
发表于 2014-10-16 12:52:24 | 显示全部楼层 来自： 中国广东肇庆
ryouss 发表于 2014-10-15 20:39 static/image/common/back.gif
+ [1 c) _9 y; q( C3 T, @3 H5 b, x1. 如圖1,做出螺旋面* e4 H$ G1 n' g; K9 _; v; T( J2 Y
2. 如圖2,進入3D草圖,選"螺旋面"及"三角本體面",做"相交曲線",就得到所要的"螺旋線 ...
) \$ w: C3 i( S4 B6 a  {
多谢梁大教程，现实中有没有这样三角形的螺钉？

点评

ryouss
已附圖  发表于 2014-10-17 11:21
回复 支持 反对

举报

ryouss
发表于 2014-10-16 21:57:51 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2014-10-17 11:54 编辑 7 U, v, u& ?6 B7 i8 v! o
keilei001 发表于 2014-10-16 12:52 static/image/common/back.gif
% W. s1 v8 X) _: [1 ]1 [多谢梁大教程，现实中有没有这样三角形的螺钉？
% i1 g# I8 g1 {" W; T5 B! q
有用到方形的,明天上班找出拍照讓你參考!; c; ?8 I" b5 S( t2 N
6 ]' {- ?  t- ]  `! U, k

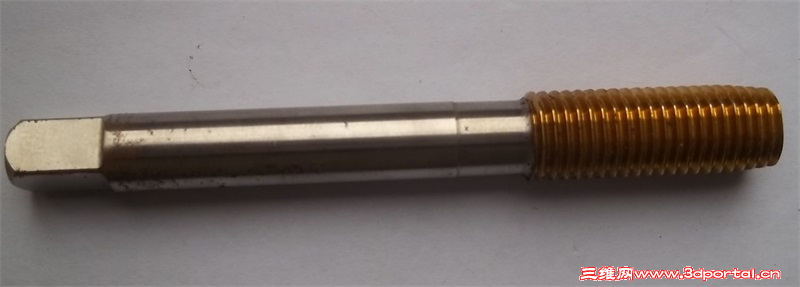

方形軋牙絲攻,目前是用在注塑件的攻牙,
4 W* ?( _9 m* ]' |  l因為注塑件若是用一般的切削絲攻,攻牙後要去除毛屑絲很麻煩,
6 D. k0 Z; v8 |8 f5 p9 c4 i8 e. |軋滾牙是無屑加工,就不會有毛絲的問題.
0 k: ~' y* e! U, {# A4 o7 H另方形會比圓形減少滾軋摩擦產生的溫度.
  [8 A$ O$ Y  X2 @7 P  y# G9 X! c& K& @: t: E( `

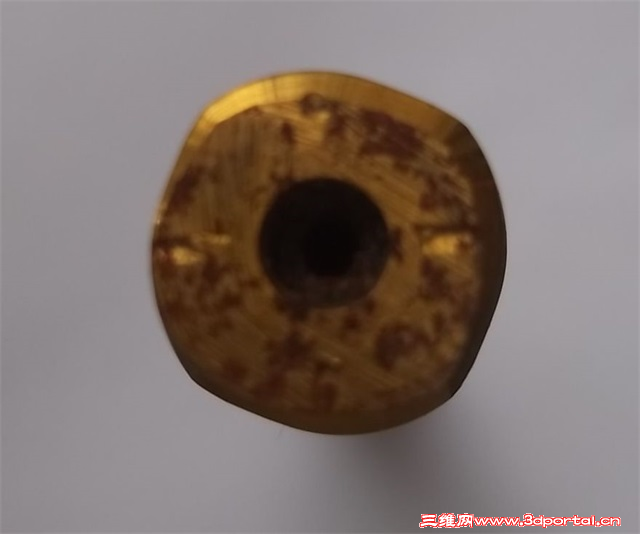

$ D* K7 B6 P9 o8 F7 ~' @ ALIM1502.png $ Q  P( ^: x$ @6 b6 b* ?

  \! A* I1 F# \6 [( M  u
5 \, L* _( P- y& i1 S6 w) q
$ \1 _  y6 r/ p( Q6 y* P0 t. |
回复 支持 反对

举报

506097002
发表于 2014-10-17 10:26:01 | 显示全部楼层 来自： 中国北京
ryouss 发表于 2014-10-15 20:39 static/image/common/back.gif
! S" C+ F' F0 Y1. 如圖1,做出螺旋面2 b9 ~7 |) e5 N% k! y+ E
2. 如圖2,進入3D草圖,選"螺旋面"及"三角本體面",做"相交曲線",就得到所要的"螺旋線 ...
$ ]3 a9 i$ g* e! E- _6 v' M
螺旋面怎么画的？
回复 支持 反对

举报

506097002
发表于 2014-10-17 10:29:15 | 显示全部楼层 来自： 中国北京
ryouss 发表于 2014-10-15 20:39 static/image/common/back.gif4 ~2 C5 j* r+ r! W( h3 g
1. 如圖1,做出螺旋面8 H1 S9 o4 \; H# P2 n; _: z# b
2. 如圖2,進入3D草圖,選"螺旋面"及"三角本體面",做"相交曲線",就得到所要的"螺旋線 ...
' y: G! H1 `# g/ Z$ b7 D
是曲面里面的扫描吗？螺旋形+直线？
回复 支持 反对

举报

ryouss
发表于 2014-10-17 10:44:42 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2014-10-17 10:46 编辑
2 k8 B: d5 a3 C( j
506097002 发表于 2014-10-17 10:29 static/image/common/back.gif' C1 x3 W7 E3 t: o: U
是曲面里面的扫描吗？螺旋形+直线？
這是最基礎的啊,加油!
* V5 K: s0 Z4 v. B$ Z2 a1 u7 r1. 是曲面里面的扫描
# F- a" }- ~, k! N1 u. U" k2. 如附件 100長掃20圈,牙距就是5# \: K" g% @) f" z* O

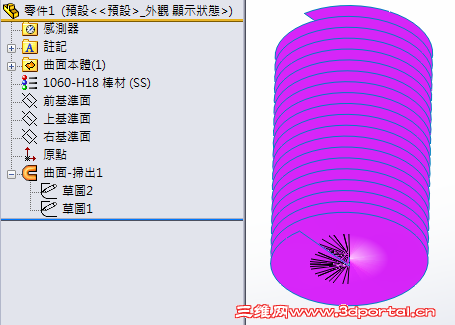

4 M! A# T# k8 B9 z$ X capture_10172014_103952.png & D1 |5 \* ], }, U. }
part1.zip (160.4 KB, 下载次数: 2)
回复 支持 反对

举报

keilei001
发表于 2014-10-17 12:09:41 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2014-10-17 12:12 编辑 # v" Q  g& @4 ?. [
ryouss 发表于 2014-10-16 21:57 http://www.3dportal.cn/discuz/static/image/common/back.gif; z) s& R1 X2 @; J. u
有用到方形的,明天上班找出拍照讓你參考!) F/ M+ ^8 L' z5 ]( Y# t' t
4 y8 T0 _" H3 K, V1 P" }1 ~  {
方形軋牙絲攻,目前是用在注塑件的攻牙,

$ {3 N7 k/ V, V) y# c5 o( {: R
0 m! O6 z3 D* ^- W多谢梁大科普。) E. x: q* y  l- u2 w) m' H
但不明白，轧滚牙无屑加工的螺纹，外螺纹容易理解，是内螺纹时那轧滚螺纹时多余的材料去了哪里了呢？9 ]6 j3 e% K+ @. W  v" }' I8 T/ p
是不是要轧滚攻牙的孔比正常攻牙的底孔要大些呢？6 l3 x+ B% R% C9 K  l
回复 支持 反对

举报

ryouss
发表于 2014-10-17 13:37:47 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2014-10-17 13:42 编辑
1 \9 S3 ^7 s2 ~! J) q4 m9 n
keilei001 发表于 2014-10-17 12:09 static/image/common/back.gif" Z8 c& v# E+ p% i8 L" H
多谢梁大科普。9 _9 j  n2 @" ]' C- ~
但不明白，轧滚牙无屑加工的螺纹，外螺纹容易理解，是内螺纹时那轧滚螺纹时多余的材料 ...
. `) Y* _3 Q* H8 R( K# I

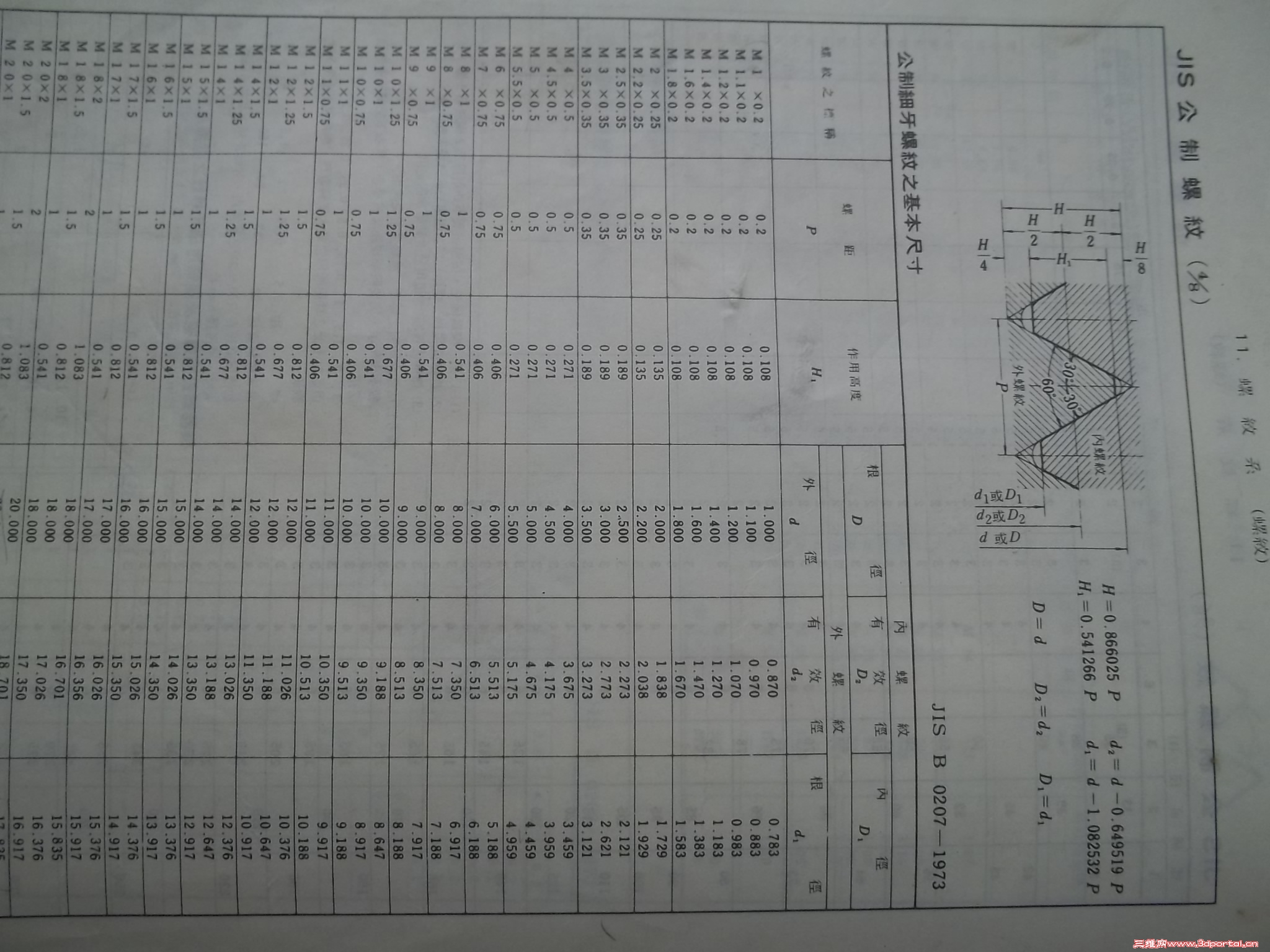

內螺紋滾軋是要比切削絲攻的鉆孔徑要大,
& M, a: s5 R! G% K/ n! ?& w轧滚攻牙的底孔,一般約是取如附件的"有效徑"d2或D2.
) }0 f$ l( Q# T2 m另想知道 " 科普 " 是否為 Copy  的諧音
) G: F2 V5 c# {, S7 b6 p7 C; }8 ~+ ^. z4 U9 O" r
回复 支持 反对

举报

506097002
发表于 2014-10-20 17:18:55 | 显示全部楼层 来自： 中国北京
ryouss 发表于 2014-10-17 10:44 static/image/common/back.gif
3 R( ]+ K/ ^+ J這是最基礎的啊,加油!, x3 g' u% J% C" q! B2 T
1. 是曲面里面的扫描
5 `  T/ M. R7 W2. 如附件 100長掃20圈,牙距就是5

' l2 ~, K/ |$ _  [. x0 w学习了，以前没用过
回复 支持 反对

举报
