圓錐柱体之刻字位置精度

ryouss

首先說明,刻字位置作圖精度較高非代表實務加工精度就會較好,
這只是討論如何用較簡單又能達到較好對應刻度的數字位置的做图法.

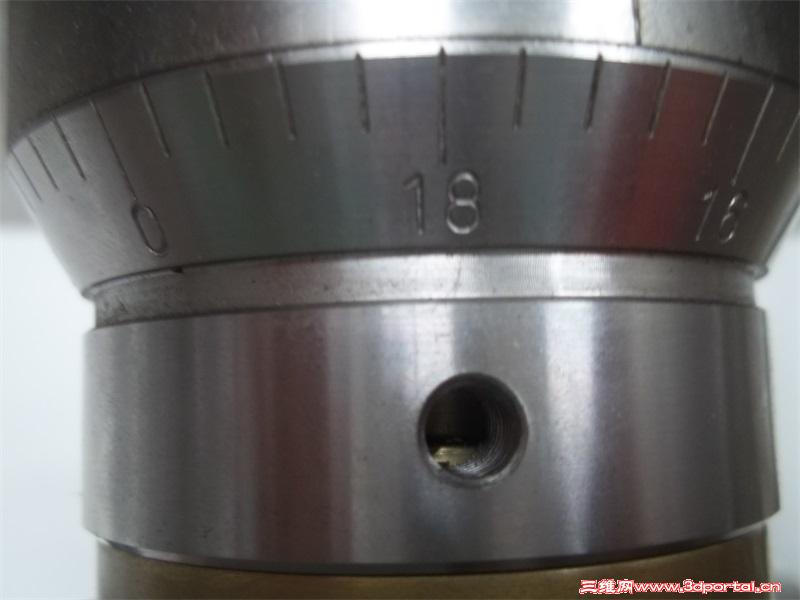

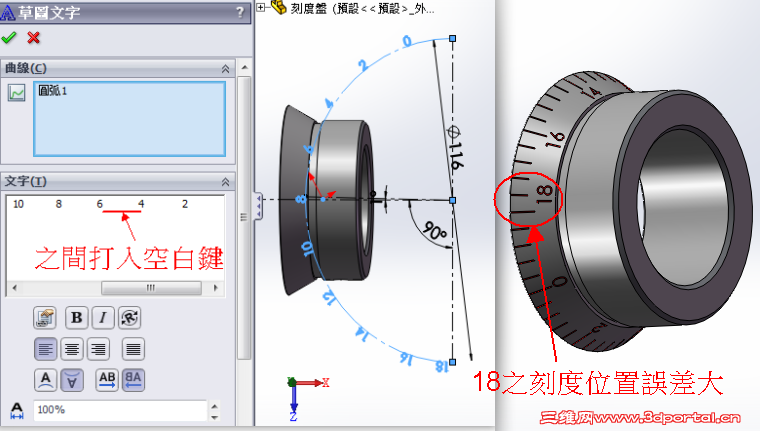

. S0 D0 r1 V$ G6 B, W9 T參考圖1,明顯的18數字位置就偏差較大,圖2就比較理想,
; k: Y# G$ @( }8 n! A* @碰到這樣問題,不知諸位大大是如何解決!
. \! J; K4 C( F
$ \7 _# |5 f- ^$ K% F* \3 C3 ~圖1
5 Q2 Z$ _4 j" S* X# w

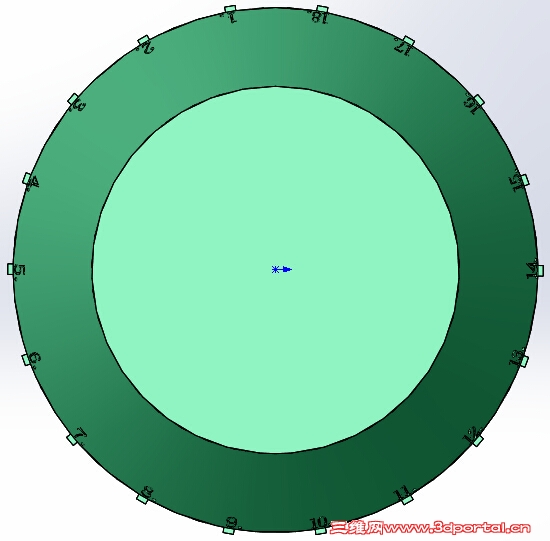

圖2
( \$ E, Y% H/ f$ h# Z
* ~; N* S/ V0 D  U$ v
, ]1 C' Q4 L. n9 T; Z# t9 j

caption_cn

不好弄 搞了半天 凑数凑出一个来

ryouss

caption_cn 发表于 2014-10-28 14:11 static/image/common/back.gif
- f9 f& Z" r% C8 v不好弄 搞了半天 凑数凑出一个来

4 K( |% t$ D# ~( [+ ]! ]; Q- i條件是圓錐面的等分

ryouss

寂静天花板 发表于 2014-10-28 14:25 static/image/common/back.gif
那就放下极客的心态，一个特征的分两个特征，两个特征的分三个特征，像图2的主刻度比较均匀，用另一个特征或 ...

是有這個意思,為達到精度較高之效果,有時就要多做些動作或特徵,
圖1之出圖是加工單位緊跟在側急於要圖,就用想得到最簡方式作圖的,

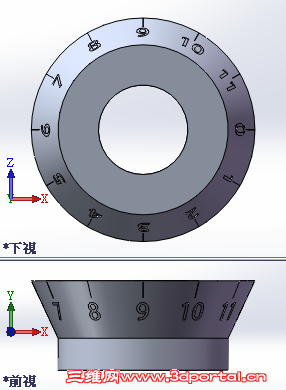

/ e% t" B7 \+ Y9 z' n7 w. t3 F再口頭交代重點,基本就可以加工(雕刻機配合分度盤)了(如圖所示).
, d) B/ C/ M9 P/ u$ Q. ^3 L' k
4 l8 C% S* j) n  U& y5 s
4 P: q& C& d: L8 t+ ?% F
3 }" m' D( v. Y+ \
8 l5 @! f: K% @

ryouss

8 s- u2 b$ ]! C, {- }- W! }
附圖2的原檔
! L+ S6 x3 Y% \4 Y9 L; l! [, o應該還有許許多多的方式,煩請諸大多多分享!
! J$ D( M0 S! U1 n! [
6 N' z+ C2 ?0 z: a9 _" P Dial.zip (929.51 KB, 下载次数: 38)

2014-10-28 16:06 上传

点击文件名下载附件 2012
- x2 ^. i# |' x# }, t0 E- Q- \

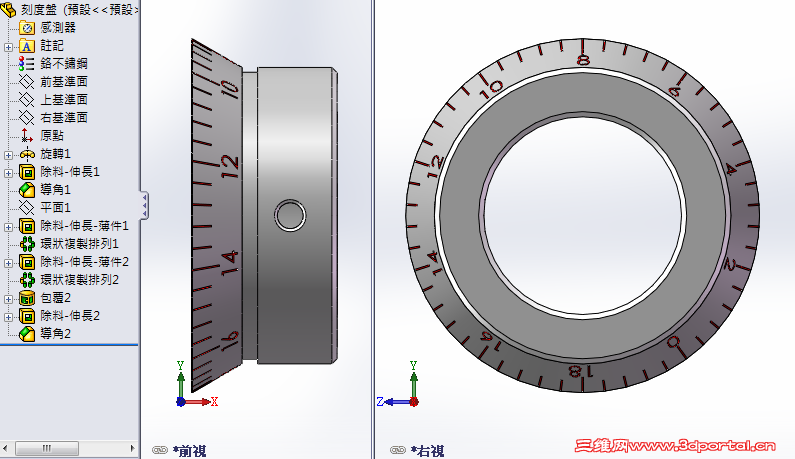

6 |1 I, ]! b% J5 S9 I: O" t1# 圖1 修正後之刻字位置,說是"討論"感覺還是自說自話

fangda1963

这种形式可以吧

ryouss

) y0 q2 y& s+ Y' k

fangda1963 发表于 2014-10-28 22:18 static/image/common/back.gif
这种形式可以吧

1 Q# B5 b' J  H4 q. I( H太好了,謝謝參與

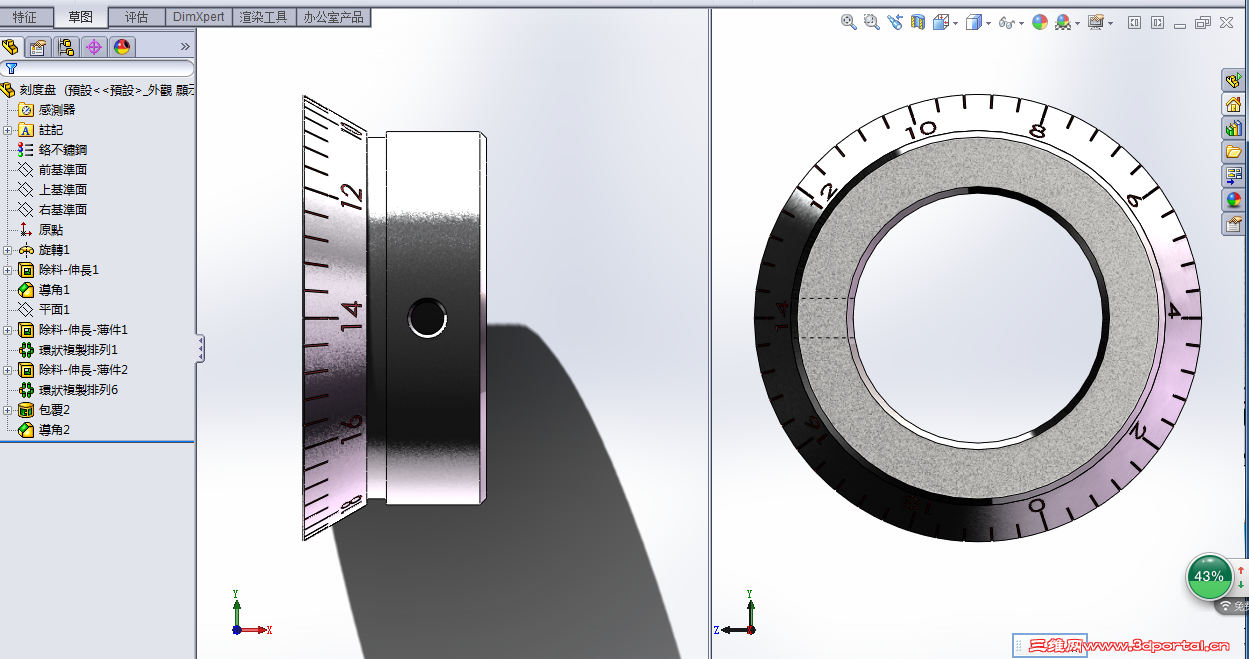

就是把中心轉到非刻字的刻度,就能省掉一個拉伸除料

& R' C& _& F/ I就等看其他方式了!
