装配体中画弹簧，关联其它零件，如何画？

力学研究所

1、在装配体中给辅助零件添加入配合，使得这个零件的其中一点（下面称为点1）只能沿一直线运动，例如只能沿着Y轴运动；
2、在装配体中新建零件，在前视基准面或右视基准面绘制一直线，直线的一端点与点1重合，另一端点与装配体的原点重合，退出草图；
" Y: j7 T8 \2 F6 [4 x4 M9 M3、在前视基准面或右视基准面绘制一圆（或其它封闭图形，这就是你所画弹簧的截面）；
' t/ \; B8 H. e5 N7 t+ O3 G4、扫描实体，以步骤3的草图为轮廓，步骤2的直线为路径，选项的“方向/扭转控制”选择“沿路径扭转”，“定义方式”为旋转，圈数自己输入一个，例如10，确定，退出零部件编辑状态；
" C' W5 ^0 d8 q3 L; E4 z5、移动辅助零件，点击重建模型按钮，这时候发现弹簧随着辅助零件的移动而压缩与伸展。


以上是在网上搜的教程，不知道什么意思，尤其是第一二条，请高手解释一下。
$ b; c! ~% M) w. y- C% `+ x

keilei001

我只是菜鸟不是高手，胡乱搞了一下，供楼主参考。

- `( P. {8 c* z+ i/ M) j& d
0 z# R3 E' `$ ]8 |1 G# N) Z

- B+ F6 o. F( M

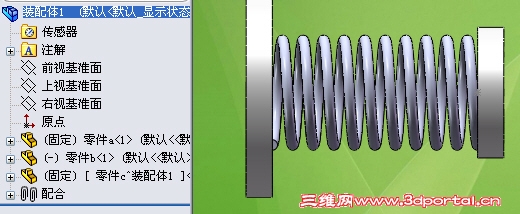

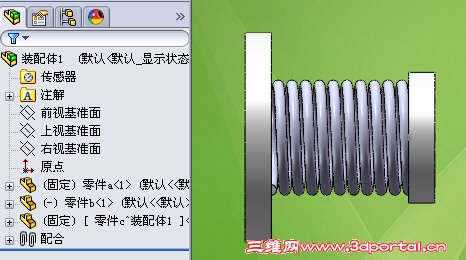

4 N! u( j# |( Z! W2012版的
6 V' w4 ]. H! u& y4 Y5 `9 X' R
* N% T! G; R* K5 S; N 装配体和零件.rar (692.27 KB, 下载次数: 25)

2014-10-29 13:13 上传

点击文件名下载附件

力学研究所

keilei001 发表于 2014-10-29 00:23 static/image/common/back.gif
8 V4 |( `1 Y  e( i* G0 r+ e我只是菜鸟不是高手，胡乱搞了一下，供楼主参考。

& |0 n: u0 W6 w5 @& z; C# e  Y0 s( ^谢谢楼上的，如何让弹簧变化。

ryouss

參考如下
http://www.3dportal.cn/discuz/fo ... ead&tid=1444589
http://www.3dportal.cn/discuz/fo ... p;extra=&page=1

力学研究所

ryouss 发表于 2014-10-30 19:35 static/image/common/back.gif
% u. V4 f8 m6 g' N" Q5 A: d& D參考如下
" f/ q3 T7 C/ M( ^http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1444589
) f, h9 G( d4 Y" {! F9 o, f. ]' chttp://www.3dportal.cn ...

谢谢，还是看的不明白，哪有这种东西的相关介绍，讲原理的东西，只是模仿，但是不清楚原理，不能彻底搞明白。涉及到哪些知识章节。

ryouss

力学研究所 发表于 2014-10-30 19:50 static/image/common/back.gif
谢谢，还是看的不明白，哪有这种东西的相关介绍，讲原理的东西，只是模仿，但是不清楚原理，不能彻底搞明 ...

3 s2 l# s0 ]" f9 o. A倣2#k大附檔,依樣重做一次找出關鍵處試看

+ s' G% X: |5 a9 s% j% z7 L

力学研究所

ryouss 发表于 2014-10-30 20:07 static/image/common/back.gif
; i" m, P# O7 `' ?倣2#k大附檔,依樣重做一次找出關鍵處試看

多谢梁兄不厌其烦的讲解，我知道问题出在什么地方了，改变零件位置后，弹簧没有变化，原来，需要点击“重建”模型。

力学研究所

http://www.tudou.com/programs/view/urE10m1AVvk/isRenhe=1
2 G" H! m  i. R& C# O6 e
: o/ m. W4 `' }; p' A# N# W在网上搜的，这个讲的比较好，算是傻瓜式的，尤其对于我这样的初学者，很有启发。

愛情當豆包

了解俄 、、

keilei001

力学研究所 发表于 2014-10-30 20:24 static/image/common/back.gif
. G& F: U* r6 w0 z. g  m, u+ S- c多谢梁兄不厌其烦的讲解，我知道问题出在什么地方了，改变零件位置后，弹簧没有变化，原来，需要点击“重 ...

是的，其实你自己贴的教程里说得很清楚。
