如何在圆柱周边画孔！

站在无人风口 · 发表于 2014-12-24 02:35:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

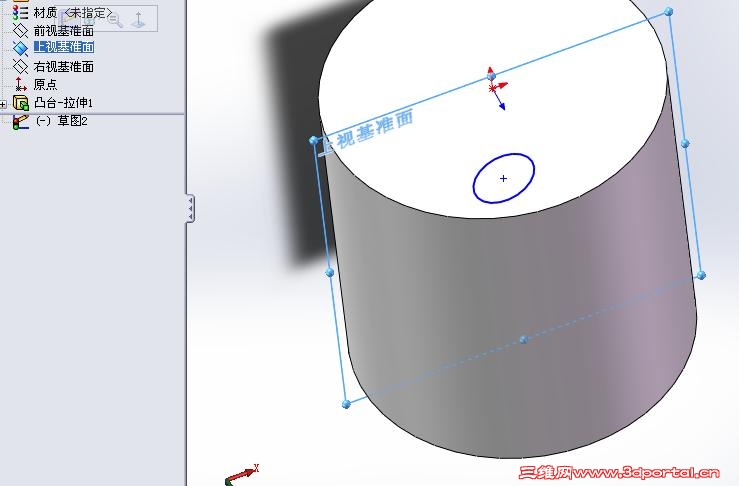

本人新手求教！[img][/img]

jinqin11 · 发表于 2014-12-24 08:15:34

在圆柱的切面画草图，点切除，是圆周的话，点击圆周阵列

shenlong_123 · 发表于 2014-12-24 08:39:04

楼上的是典型的画图派(拉伸搞定一切)，在圆周切面上做草图，点出其孔的中心，然后用孔命令进行做孔即可。

keilei001 · 发表于 2014-12-24 10:24:38

简单的问题高手们是没兴趣回答的。
我说说我的做法供楼主参考吧：

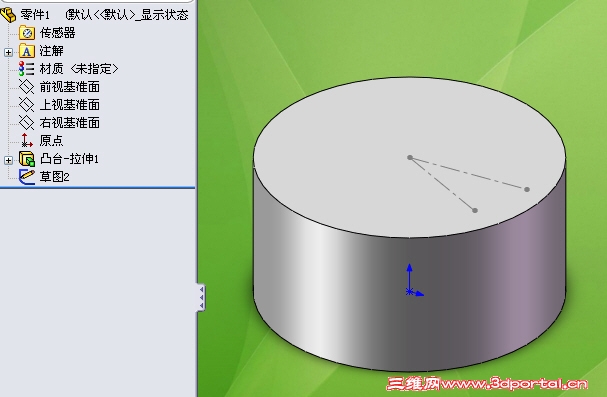

1、在端面上画出并定义好辅助线（下几步用来定义孔的角度）

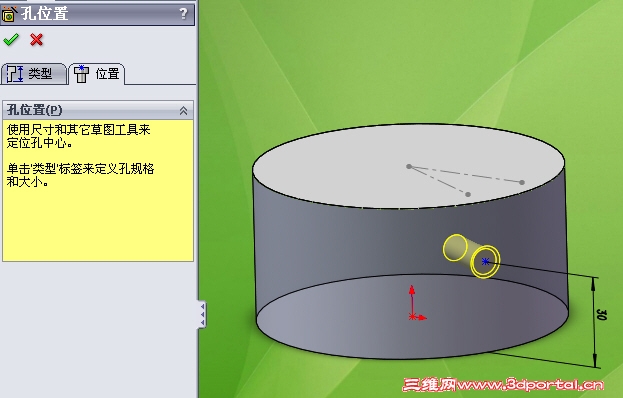

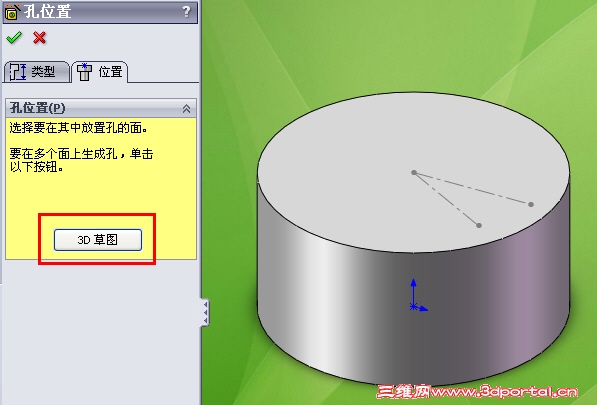

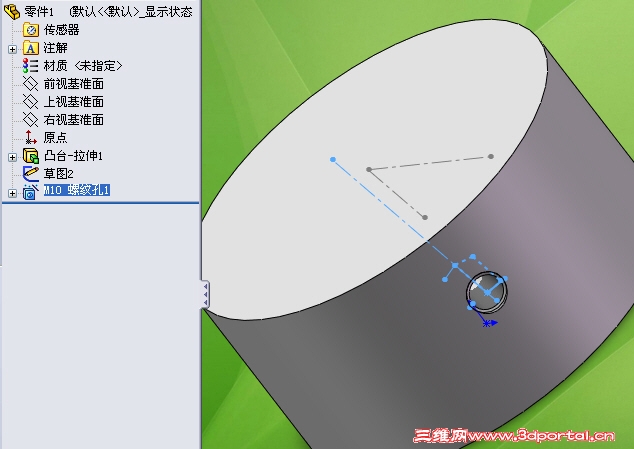

2、用异形孔来为圆柱面添加孔，点3D草图

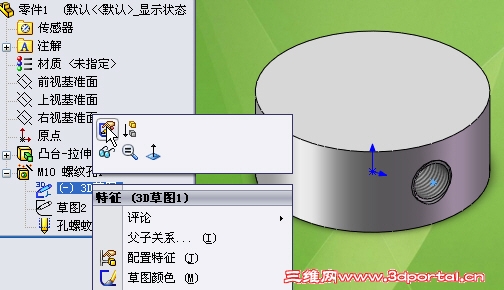

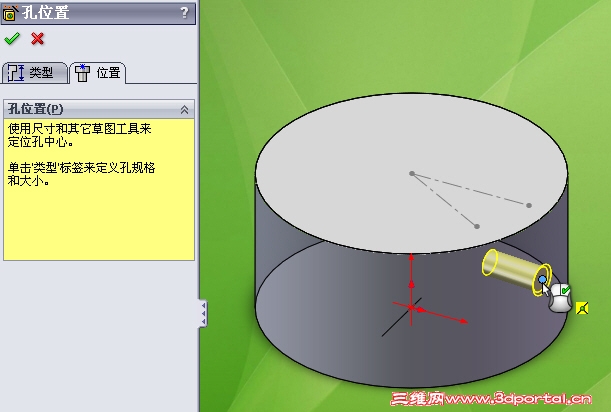

3、在圆柱面上放置孔

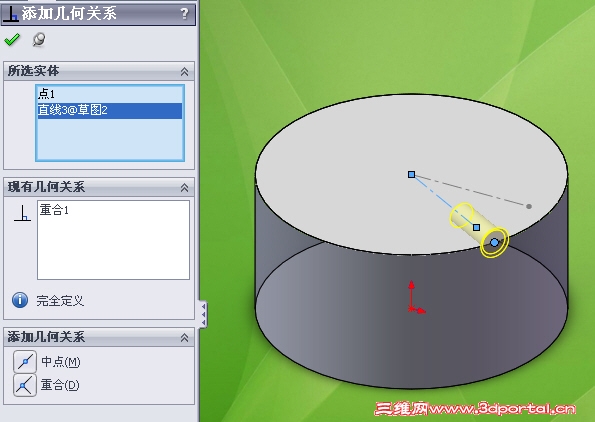

4、为3D草图的点添加几何关系，选和辅助线重合

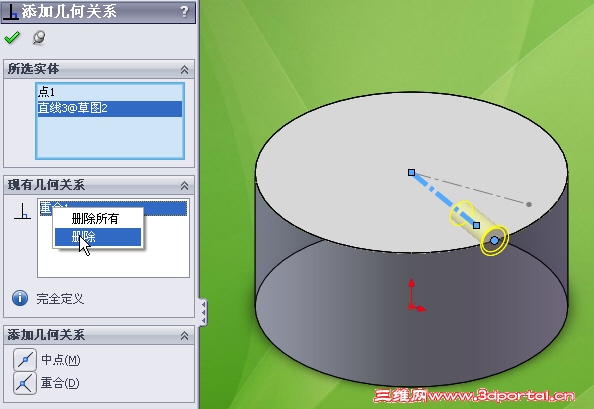

5、跟着把刚才的重全几何关系删除

6、标注孔到面的距离

7、搞定

xflhf · 发表于 2014-12-24 17:08:03

keilei001 发表于 2014-12-24 10:24 static/image/common/back.gif, w: {# a) x9 e
简单的问题高手们是没兴趣回答的。/ V+ Y8 L& D1 q
我说说我的做法供楼主参考吧：

感谢精彩回答，很多新人不知道的画图方法，在高手看来不值一哂，可是对新人来讲，一窍难得呀

keilei001 · 发表于 2014-12-24 17:45:39

本帖最后由 keilei001 于 2014-12-24 17:52 编辑

xflhf 发表于 2014-12-24 17:08 http://www.3dportal.cn/discuz/static/image/common/back.gif R" [$ w ?& U" T7 W9 k
感谢精彩回答，很多新人不知道的画图方法，在高手看来不值一哂，可是对新人来讲，一窍难得呀

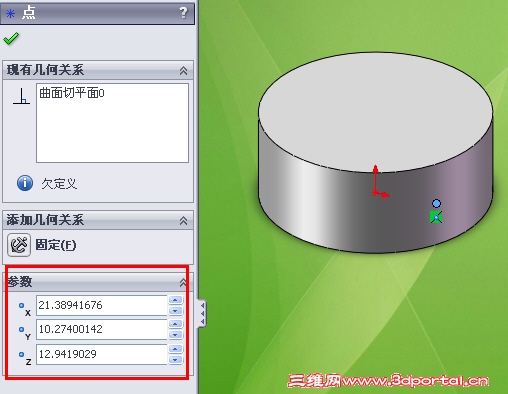

其实和几大基准面重合不带角度的孔可以不画辅助线的，直接编辑点的座标就行。
其他和几大基准面不重合的带角度的孔，座标要计算也不是整值，所以最好画辅助线定位，这样准确。

阿帕奇 · 发表于 2014-12-25 08:32:13

老问题了，用搜索

站在无人风口 · 发表于 2014-12-26 18:52:35

keilei001 发表于 2014-12-24 10:24 static/image/common/back.gif# m' J: D' D N1 [8 x# b% L5 a ?7 F" f
简单的问题高手们是没兴趣回答的。6 i' } H$ L" b. N7 M% [1 D' U
我说说我的做法供楼主参考吧：

谢谢！我是先画孔在约束角度！一直画不出来！
