CAD的绘图的线型比例设置

Nmob · 发表于 2015-1-13 16:09:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 Nmob 于 2015-1-13 16:11 编辑

想问下CAD的打印的线型比例设置。

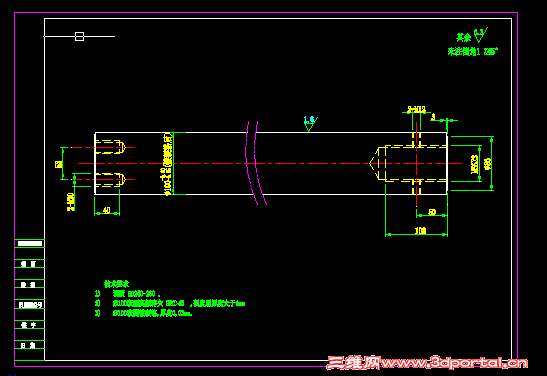

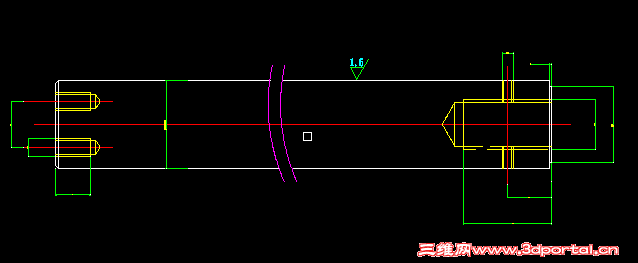

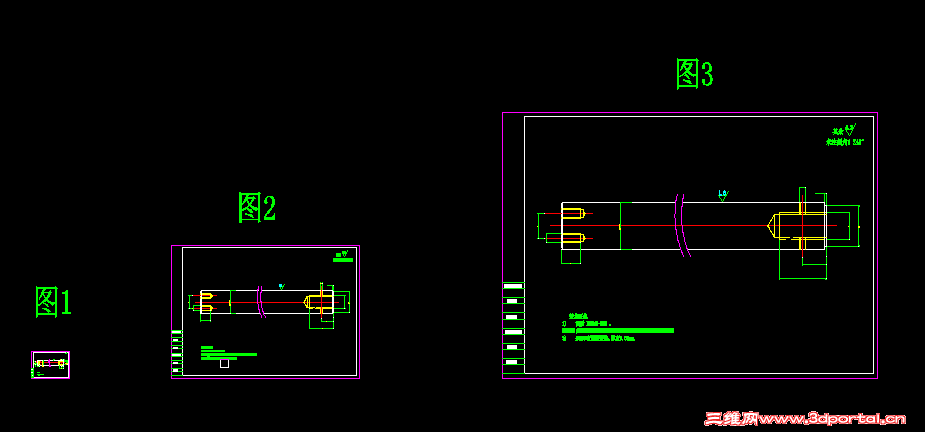

如图：图1，图2，图3。图2是图1的5倍，图3是图1的10倍。
图1按照图纸的线型比例打印出来的话，很清晰。
而图3按图1的线型比例画出来的话，中心线、虚线已经差不多和条直线一样了。
大家都知道图3图纸比图1大10倍，它的线型比例应该也放大10倍，标准尺寸等等也要放大10倍，才能打印出一样的效果。

现在我想偷点懒，提高点效率，想问下，有没办法，
如何快速设置，将图3图纸打印的和图1的效果一样，也就是将单张图例的图纸线型比例放大了10倍。
我不想用刷子一个一个区刷与之相应的线型，因为有时候图形复杂的话，要废很多时间。

不知道说清楚问题了没，因为公司图纸要求有点高，总工绘制的图纸有些线型比例太小，老板经常要我把图纸整理清楚。
我按死办法就是放大线型比例，然后用刷子一个一个刷，很苦恼。

我爱用acad · 发表于 2015-1-13 16:26:17

在CAD中，有个打印设置对话框，点新建，以图1的打印模式为基础，新建一个打印模式，
继续设置，将新建模式的全局打印比例设置为10，并将此新建模式置为当前，再打印图3。

woaishuijia · 发表于 2015-1-13 16:26:53

用图纸空间出图，不要使用模型空间出图，那地方不是干这个用的。

我爱用acad · 发表于 2015-1-13 16:33:00

以上是标注尺寸的打印问题的解决方法。
线性比例应该与图框大小相匹配就可以了。

Nmob · 发表于 2015-1-13 16:43:38

woaishuijia 发表于 2015-1-13 16:26 static/image/common/back.gif1 m( u2 E0 G; p
用图纸空间出图，不要使用模型空间出图，那地方不是干这个用的。

布局空间么？

Nmob · 发表于 2015-1-13 16:47:55

我爱用acad 发表于 2015-1-13 16:26 static/image/common/back.gif6 h" L, z5 i( L( P7 N2 y6 I" C. o
在CAD中，有个打印设置对话框，点新建，以图1的打印模式为基础，新建一个打印模式，
3 }& l) s- {% H( `/ E; I继续设置，将新建模式 ...

布局打印？

Nmob · 发表于 2015-1-13 16:55:53

woaishuijia 发表于 2015-1-13 16:26 static/image/common/back.gif& a2 A+ y: C6 Q9 _8 i
用图纸空间出图，不要使用模型空间出图，那地方不是干这个用的。

恩，现在很多公司的设计人员和图纸都这样，把图纸图形框之类的绘制在“模型空间”上，直观。“布局打印”对我来说有点不习惯。一个文件如果有很多张图的话，不好找。有时候还怕误删了一些图纸。

woaishuijia · 发表于 2015-1-13 17:52:59

由于某个国产二次开发软件的误导，很多人学成了这个坏习惯

xhq1954425 · 发表于 2015-1-13 19:13:55

对于机械图，可以按不同的比例画图，一律按1：1的比例布局出图（出图方法可不止一种），这时基本上没有非连续线线型比例调整这一说……

Nmob · 发表于 2015-1-13 19:46:09

xhq1954425 发表于 2015-1-13 19:13 static/image/common/back.gif% ^" Z. }6 l) M& h% C1 A; p, M' p
对于机械图，可以按不同的比例画图，一律按1：1的比例布局出图（出图方法可不止一种），这时基本上没有非连 ...

要是都把不同比例的线型都做成各种图层的话，就太多了，很难找，麻烦。

xhq1954425 · 发表于 2015-1-14 08:33:45

Nmob 发表于 2015-1-13 16:55 static/image/common/back.gif' \! g) [# K% o- |. \0 q& s, q \
恩，现在很多公司的设计人员和图纸都这样，把图纸图形框之类的绘制在“模型空间”上，直观。“布局打印” ...

你还没明白我说的意思，对于机械图是要按比例出图的，只能利用布局（图纸空间）出图，根本没有你说的那些麻烦事……线型比例永远都可以不必调整，这与图层无关。

Nmob · 发表于 2015-1-14 14:45:43

恩，好的。我琢磨下布局出图。有问题再请教~~

zero_lanlan · 发表于 2015-1-16 11:31:32

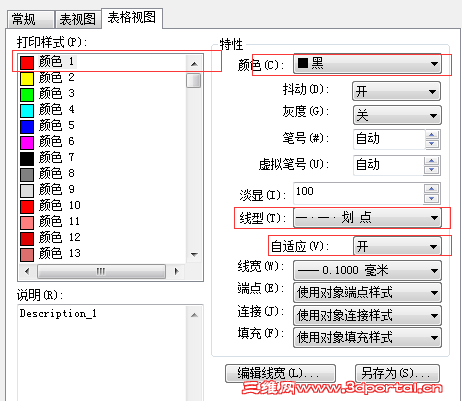

进入打印样式表，强制显示颜色打印成需要的颜色，比如红色可以打印成黑色，也可以把红色打印成其他的颜色，
接下来选择线形，这里强制颜色显示线形，比如说红色为轴线，那么所有的显示为红色的线形打印全是轴线，
再下来。自适应了就解决了楼主的问题了，

未济 · 发表于 2015-1-16 17:24:00

喜欢那种方式做一模版就可以了
要有效率，就需做一定制
