1、深沟球轴承系列

- l- V) N, p6 W6 l; K# g* _& J

　　  深沟球轴承是最常用的滚动轴承。它的结构简单，使用方便。主要用来承受径向载荷，但当增大轴承径向游隙时，具有一定的角接触球轴承的性能，可以承受径、轴向联合载荷。在转速较高又不宜采用推力球轴承时，也可用来承受纯轴向载荷。与尺寸相同的其它类型轴承比较，此类轴承摩擦系数小，极限转速高。但不耐冲击，不适宜承受重载荷。

深沟球轴承装在轴上后，在轴承的轴向游隙范围内，可限制轴或外壳两个方向的轴向位移，因此可在双向作轴向定位。此外，该类轴承还具有一定的调心能力，当相对于外壳孔倾斜2′～10′时，仍能正常工作，但对轴承寿命有一定影响。深沟球轴承保持架多为钢板冲压浪形保持架，大型轴承多采用车制金属实体保持架。

深沟球轴承广泛应用于汽车、拖拉机、机床、电机、水泵、农业机械、纺织机械等

7 `3 H9 Z/ Q3 R0 @0 ]3 S

我爱用acad

2、调心球轴承系列



　　调心球轴承外圈滚道呈球面，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正。
　　调心球轴承主要承受径向载荷，同时可承受较小轴向载荷。轴（外壳）的轴向位移限制在游隙限度内，具有自动调心性能，允许内、外围相对倾斜不大的条件下正常工作，适用于支承座孔不能严格保证同轴度的部件中。调心球轴承是外圈滚道加工成球面形、内圈有两条深沟滚道的双列球轴承，具有调心性能。其主要用于承受径向负荷，在承受径向负荷的同时，也可承受少量的轴向负荷，但一般不能承受纯轴向负荷，其极限转速较深沟球轴承低。该类轴承多用于在负荷作用下易发生弯曲的双支承轴上，以及双承座孔不能保证严格同轴度的部件里，但内圈中心线与外圈中心线的相对倾斜度不得超过3度。
0 d  x6 S+ X: U  M6 _9 `主要用途：机电设备-塑料机械 办公器械-纺织机械传动轴 医疗器械-健身和运动器材
% i, M8 N$ K  Q* `

我爱用acad

3、调心滚子轴承系列
0 q/ [3 S& ?. l& ~3 }
) K* i7 g5 G5 W* i* s& ?0 @
' m; ?- c" A5 V) M
　　调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。 外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。在轴、外壳出现挠曲时，可以自动调整，不增加轴承负担。调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。径向负荷能力大，适用于有重负荷、冲击负荷的情况。内圈内径是锥孔的轴承，可直接安装。或使用紧定套、拆卸筒安装在圆柱轴上。保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。
8 }6 Q/ W7 J# t6 c& l1 D6 N( e　　调心滚子轴承可承受较大的径向载荷，同时也能承受一定的轴向载荷。该类轴承外圈滚道是球面形，故具有调心性能，当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°～2.5°时，轴承仍能工作。 调心滚子轴承内孔有圆柱形和圆锥形两种。圆锥形内孔的锥度为1：1 2或1：30。为了加强轴承的润滑性能，在轴承外圈上加工环形油槽和三个均布的油孔。
/ D" c# [) n8 ^　　调心滚子轴承适用于承受重载荷与冲击载荷，广泛应用于冶金、轧机、矿山、石油、造纸、水泥、榨糖等行业。

我爱用acad

4、圆柱滚子轴承系列
( ~) c8 ]7 E7 k2 k; \8 `  N

$ i$ ~0 z5 |& I& w- e
6 N, h* Y8 J' \　　圆柱滚子轴承属分离型轴承，安装与拆卸非常方便。圆柱滚子轴承分为单列、双列和四列。
. @8 a$ {' {- v　　根据轴承装用滚动体的列数不同，圆柱滚子轴承可分为单列、双列和多列圆柱滚子轴承。其中应用较多的是有保持架的单列圆柱滚子轴承。此外，还有单列或双列满装滚子等其它结构的圆柱滚子轴承。
　　单列圆柱滚子轴承根据套圈挡边的不同分为N型、NU型、NJ型、NF型和NUP型等。圆柱滚子轴承承受的径向负荷能力大，根据套圈挡边的结构也可承受一定的单向或双向轴向负荷。
' ~3 V5 B2 j2 `) K4 c( d　　NN型和NNU型双列圆柱滚子轴承结构紧凑，刚性强，承载能力大，受载荷后变形小，大多用于机床主轴的支承。FC、FCD、FCDP型四列圆柱滚子轴承可承受较大的径向载荷，多用于轧机等重型机械上。
$ t/ p9 ^3 l6 Y! ]% K圆柱滚子轴承主要用于电机、机床、石油、轧机装卸搬运机械和各类产业机械。
2 @- a0 T6 C1 y# p8 O+ D. a

& N- k! t2 _% o2 @

我爱用acad

5、圆锥滚子轴承系列
& c# R% S0 Y# n  `

6 N2 V: W1 A" K  w) \) T+ [
0 _9 U- h5 w# m' H8 y( @　　圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。轴承承载能力取决于外圈的滚道角度，角度越大承载能力越大。该类轴承属分离型轴承，根据轴承中滚动体的列数分为单列、双列和四列圆锥滚子轴承。单列圆锥滚子轴承游隙需用户在安装时调整；双列和四列圆锥滚子轴承游隙已在产品出厂时依据用户要求给定，不须用户调整。
　　圆锥滚子轴承有圆锥形内圈和外圈滚道，圆锥滚子排列在两者之间。所有圆锥表面的投影线都在轴承轴线的同一点相聚。这种设计使圆锥滚子轴承特别适合承受复合（径向与轴向）负荷。轴承的轴向负荷能力大部分是由接触角α决定的；α角度越大，轴向负荷能力就越高。角度大小用计算系数e来表示；e值越大，接触角度越大，轴承承受轴向负荷的适用性就越大。
0 d6 l. s3 z; P- w+ Y  o　　圆锥滚子轴承通常是分离型的，即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈（外圈）分开安装。圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。轴承承载能力取决于外圈的滚道角度，角度越大承载能力越大。该类轴承属分离型轴承，根据轴承中滚动体的列数分为单列、双列和四列圆锥滚子轴承。单列圆锥滚子轴承游隙需用户在安装时调整；双列和四列圆锥滚子轴承游隙已在产品出厂时依据用户要求给定，不须用户调整。
圆锥滚子轴承广泛用于汽车、轧机、矿山、冶金、塑料机械等行业。
- d0 j8 [; I  j/ Q; J6 g" K" I

我爱用acad

6、角接触球轴承
2 j% \+ A8 s7 F1 V- P% M

) C3 F* r( r% n/ `/ M1 N
　　角接触球轴承可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大，轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下，接触角会增大。单列角接触球轴承只能承受一个方向的轴向负荷，在承受径向负荷时，将引起附加轴向力。 并且只能限制轴或外壳在一个方向的轴向位移。若是成对双联安装，使一对轴承的外圈相对，即宽端面对宽端面，窄端面对窄端面。这样即可避免引起 附加轴向力，而且可在两个方向使轴或外壳限制在轴向游隙范围内。
6 O1 v5 ^% x$ b0 Q　　角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移，所以可以同时承受径向负荷和轴向负荷——联合负荷（单列角接触球轴承只能承受单方向轴向负荷，因此一般都常采用成对安装）。 保持架的材质有黄铜、合成树脂等，依轴承形式、使用条件而区分。
% ~9 [7 O) H* k, v- i7 ~　　角接触球轴承有：7000C型(∝＝15°)、 7000AC型(∝＝25°) 和7000B(∝＝40°)几种类型。该种轴承的锁口在的外圈上，一般内外圈不能分离，可承受径向和轴向的联合载荷以及一个方向的轴向载荷。承受轴向载荷的能力由接触角决定，接触角大，则承受轴向载荷的能力高。该种轴承能限制轴或外壳在一个方向的轴向位移。

我爱用acad

7、推力球轴承
! W& V, w, F& w- |: N9 l
" K" E6 V3 d  u5 X2 W8 Z" N

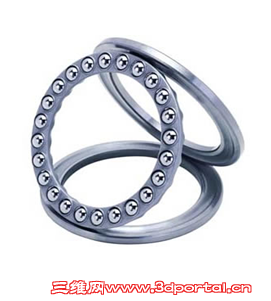

4 q# t, B; t/ |+ r2 w! s! N" r　　推力球轴承由一列钢球（带保持架）、一个轴圈（与轴紧配合）和一个座圈（与轴有间隙而与轴承座孔紧配合）组成，钢球在轴圈和座圈之间旋转。只能承受一个方向的轴向载荷，不能承受径向载荷。由于轴向载荷是均匀地分布在每个钢球上，故载荷能力较大；但工作时，温升较大，允许极限转速较低。
　　推力球轴承不能限制轴或外壳的径向移动，但可限制轴和外壳一个方向的轴向移动，因此，此类轴承通常与深沟球轴承联合使用。安装时，轴和外壳孔的轴线必须保持同心，否则将由于应力集中引起轴承过早损坏。为了消除这一不良现象，可在座圈外径和外壳孔之间留0.5～1mm的径向间隙。轴中心线与外壳支承面应保证垂直，不允许轴发生倾斜和挠曲，否则也会由于载荷分布不均匀引起轴承过早损坏。为消除轴承轴线的倾斜，可在座圈的支承表面上垫以弹性材料，如耐油橡皮、皮革等，或采用带球面座的推力球轴承。
　　推力球轴承是分离型轴承，根据其结构形式分为单向推力球和双向推力球轴承。单向推力球轴承可承受一个方向的轴向载荷，双向推力球轴承可承受两个方向的轴向载荷。它们均不能承受径向载荷。推力球轴承还有带座垫的结构，由于座垫的安装面呈球面形，故轴承具有调心性能，可以减少安装误差的影响。
7 H6 V0 d! G' ^推力球轴承主要应用于汽车、机床等行业。

我爱用acad

8、推力滚子轴承
( O" L9 V" C! Q5 i

! Y  G# P0 L+ A) N# @) B2 b: H9 e
6 Y* P4 T$ J" @* V　　推力圆柱滚子轴承属分离型轴承，只能承受单向轴向载荷和轻微冲击，能够限制轴（或外壳）一个方向的轴向位移，因此可用作单向轴向定位。但其承载能力远远大于推力球轴承。滚子滚动时，由于滚子两端线速度不同，使滚子在套圈滚道上不可避免地产生滑动，因此，此类轴承的极限转速较推力球轴承低，通常仅适用于低速运转场合。
, a; i% K; A# u( Q　　标准设计的推力圆柱滚子轴承采用车制金属实体保持架，根据用户要求，也可采用其它型式或材料的保持架。推力圆锥滚子轴承只能承受单向轴向载荷，能限制轴承单向轴向位移，故可用作单向轴向定位。与推力圆柱滚子轴承相比，承载能力大、相对滑动小，但极限转速较低。
- X$ |# Z* h# A$ n　　推力圆柱滚子轴承主要用于重型机床、大功率船用齿轮箱、石油钻机、立式电机等机械中。
, p, Q+ b  q% {+ q* X) f+ I

我爱用acad

9、外球面轴承



　　外球面球轴承实际上是深沟球轴承的一种变型，特点是它的外圈外径表面为球面，可以配入轴承座相应的凹球面内起到调心的作用。
" ?5 f0 _" F; `" i9 D1 b　　虽然它的基本性能与深沟球轴承应是相似的，但是由于这种轴承大都应用在比较粗糙的机械中，安装定位不够精确，轴与座孔的轴线对中性差，或是轴长而挠度大等的情况下，而且轴承本身精度也不够高，有的结构也较粗糙，因此共性能的实际表现比较相同规格的深沟球轴承要打上相当的折扣。例如带顶丝的外球面球轴承应用于刚度差挠度大的通轴，这种轴承两面带密封圈，能严密防止污物侵入，出厂时巳装填适量的润滑剂，安装前不需清洗，不需补加润滑剂，轴承内圈凸出端上的顶丝螺钉在轴上紧固时．允许的轴向负荷不得超过额定动负荷的20%。
8 \5 N" n9 ~4 _7 g. I0 }/ o& E# q　　带偏心套的外球面球轴承与带顶丝的外球面轴承性能基本相同，只是顶丝不在内圈上，而是在偏心套上。圆锥孔外球面球轴承的内孔为带1：12锥度的圆锥孔，可直接安装在锥形轴上，或借助紧定衬套安装在无轴肩光轴上，并可微调轴承游隙。

我爱用acad

" ]- a$ U- ~5 Y0 K, a9 |* H
6 l% _! ~3 h! Y. J6 H  N: ~10、滚针轴承
' t& U* j0 Q: [2 ^( C

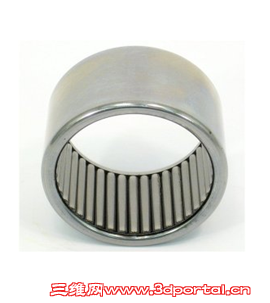

; h9 k9 T5 }6 ]: |$ X+ q* H- l　　滚针轴承是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，因此，特别适用于径向空间受限制的场合。　　
2 D6 {# Q$ r" l$ L& x+ {+ d　　滚针轮廓面在近端面处稍微收缩。滚针和滚道线接触修正的结果可避免产生有破坏性的边缘应力。可用于一般工程的轴承，如：敞开式冲压外圈滚针轴承（1）、封闭式冲压外圈滚针轴承（2）、具内圈滚针轴承（3）和不具内圈滚针轴承（4）外，还有各种类型的滚针轴承，有：1、滚针保持架组件2、无挡边滚针轴承3、自调心滚针轴承4、组合滚针/球轴承5、组合滚针/推力球轴承6、组合滚针/圆柱滚子推力轴承。
　　冲压外圈滚针轴承为具薄型冲压成型外圈的滚针轴承。其主要特点是截面高度很低而承受负荷能力较高。主要用于结构紧凑、价格便宜且轴承箱内孔不能作为滚针保持架组件滚道的轴承配置。轴承与轴承箱须以干涉配合方式安装。若可省去箱肩、止动圈等轴向定位功能，那么，轴承箱内孔可做得极简单及经济。
　　装在轴端的冲压外圈滚针轴承有双侧敞开式（1）和单侧封闭式（2）。封闭冲压外圈的基端面可以承受不大的轴向引导力。

我爱用acad

11、直线轴承
% Z0 ?+ {8 {% {3 `; T# f9 G) G
% b, {( D7 ?% w0 X, {
8 G: N+ y3 z: D
% L# L' u8 t1 q8 q( M　　直线轴承是一种以低成本生产的直线运动系统，用于无限行程与圆柱轴配合使用。由于承载球 与轴呈点接触，故使用载荷小。钢球以极小的磨擦阻力旋转，从而能获得高精度的平稳运动。
! ]2 Y4 w' D- o# _$ M! L　　 直线轴承广泛用于电子设备，拉力试验机及数字化三维坐标测量设备等精密设备，以及多轴机床 、冲床、工具磨床、自动气割机、打印机、卡片分选机、食品包装机等工业机械的滑动部件。
; w$ n$ y& `& n( U  ^' N/ u*润滑与磨擦
) A+ p  o6 _% y2 G* t' h, A5 Z*脂润滑
" V2 X) F  V1 n9 O" A 直线轴承内部注入防蚀油，若用油脂润滑时，先用煤油或有机溶济清除防蚀油，风干后再添加润 滑脂。
　　 建议使用粘性标记为N0.2的锂皂润滑脂.
( R! P! o# `4 v! k# ]% G+ I5 w*油润滑　　 若用油润滑时,不必清除防蚀油,根据温度变化可选用ISO粘度等级VG15-100的润滑油.轴润滑可从 供油管给没,或从外轴承座上的油孔给油。由于密封圈会刮掉润滑油，油润滑不适用无孔的带密封圈轴 承。
1 L1 T# w- L6 Q. o4 W
