在工程图里，带有肋的零件是不是没办法改成符合国标的了

fireonwood · 发表于 2015-3-5 17:29:51

您需要登录才可以下载或查看，没有帐号？注册

x

画法标准里肋不画剖面线，工程图里带剖面线，除了转成cad改之外，还有办法直接在solidworks里改吗

不是这样的啊 · 发表于 2015-3-5 19:18:13

是有办法的，剖面里面有一个选项的，找一找

心无旁骛 · 发表于 2015-3-5 20:42:02

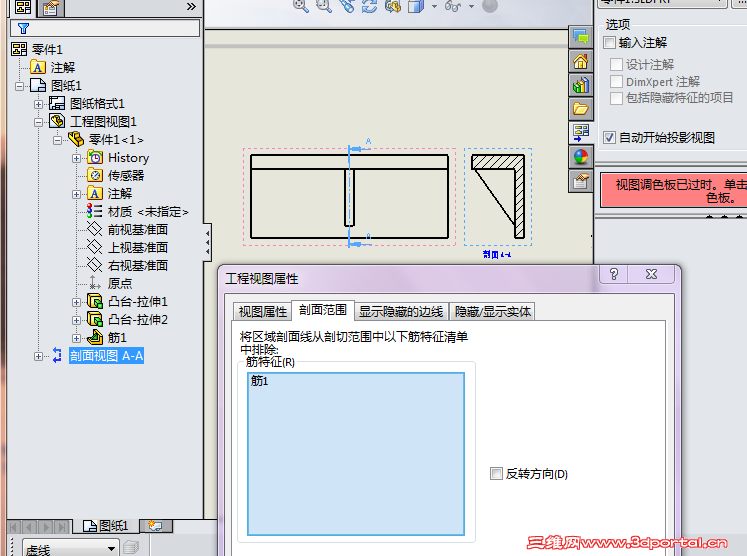

左边设计树下面剖面视图点右键属性

fireonwood · 发表于 2015-3-5 21:58:45

心无旁骛发表于 2015-3-5 20:42 static/image/common/back.gif# d' O K3 O; T7 y
左边设计树下面剖面视图点右键属性

试了一下确实可以。但是如果筋与底面倒圆角后，还是会把圆角剖切了

阿帕奇 · 发表于 2015-3-6 08:57:17

fireonwood 发表于 2015-3-5 21:58 static/image/common/back.gif. E0 ?" u% ?7 O+ c# a& j) C
试了一下确实可以。但是如果筋与底面倒圆角后，还是会把圆角剖切了

这就真的难为软件了，谁代表了先进的生产力，就该以谁为标准了

repzk031 · 发表于 2015-3-6 09:38:28

fireonwood 发表于 2015-3-5 21:58 static/image/common/back.gif
$ t3 x" c- C3 E' P w& H9 l- |% j试了一下确实可以。但是如果筋与底面倒圆角后，还是会把圆角剖切了

机械制图国标里有明确规定的：如果平行于筋板剖切，当不剖处理即不画剖面线；垂直于筋板，要画上剖面线，软件我试了，筋圆角后，剖切仍然会弹出对话框.显示要你选择打剖面线还是不打.已经很人性化了.
