SW怎么画铣槽的拐角

懒绵绵软羊羊 · 发表于 2015-6-16 18:40:46

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由懒绵绵软羊羊于 2015-6-16 20:21 编辑

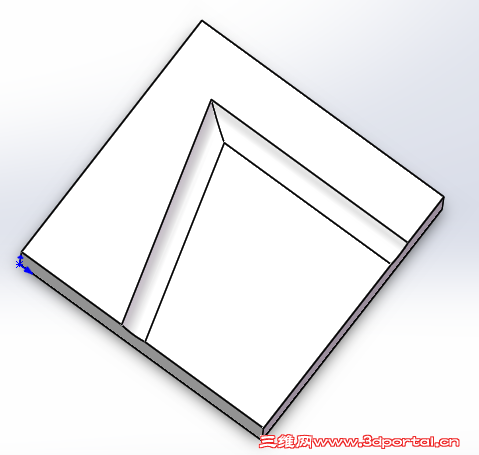

如图，请教大神怎么把三维的拐角画成二维所示的样子

ryouss · 发表于 2015-6-16 19:09:58

本帖最后由 ryouss 于 2015-6-16 19:18 编辑

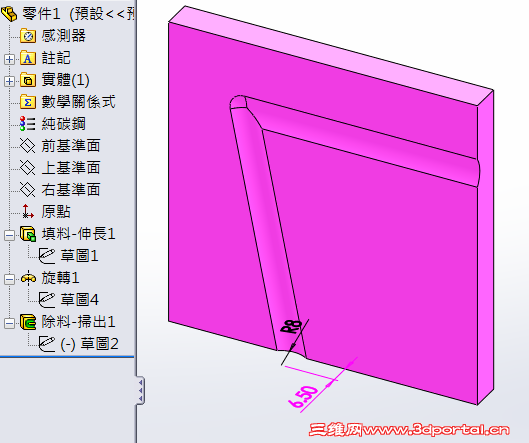

這樣嗎

懒绵绵软羊羊 · 发表于 2015-6-16 19:25:14

ryouss 发表于 2015-6-16 19:09 static/image/common/back.gif
: x6 |0 K! H4 R$ m: {7 _# d這樣嗎

是的，怎么生成的，我用扫描做不出来

ryouss · 发表于 2015-6-16 19:29:55

本帖最后由 ryouss 于 2015-6-16 19:32 编辑

參考

懒绵绵软羊羊 · 发表于 2015-6-16 19:37:05

ryouss 发表于 2015-6-16 19:29 static/image/common/back.gif4 O( U1 c/ B4 U
參考

我用的14版的SW，没有“特征加工范围”选项

ryouss · 发表于 2015-6-16 19:39:05

2012版實体掃出除料,2014應沒問題的

懒绵绵软羊羊 · 发表于 2015-6-16 19:56:06

ryouss 发表于 2015-6-16 19:39 static/image/common/back.gif
$ G7 t0 Q7 A3 ^$ S2 s( v7 K/ M2012版實体掃出除料,2014應沒問題的

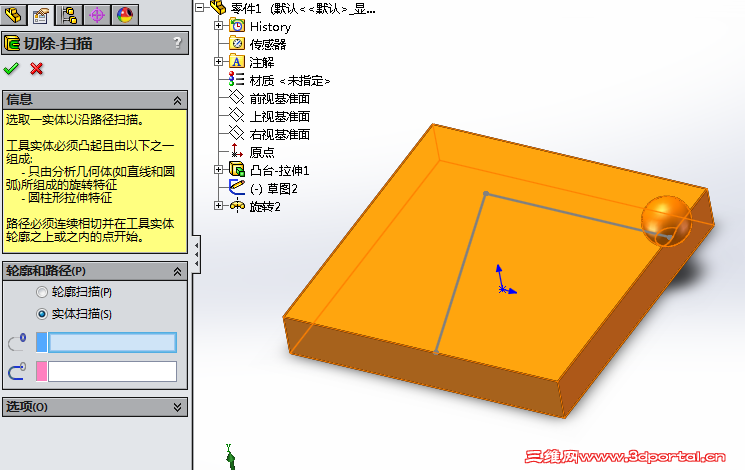

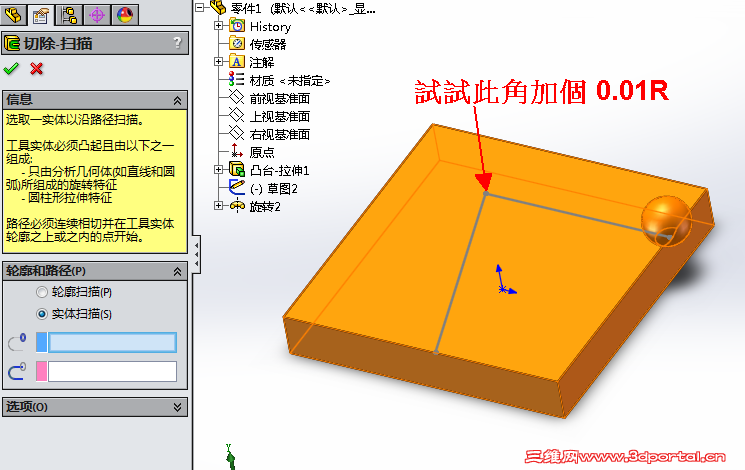

为什么我在实体扫描时选不中球和扫描路径？

ryouss · 发表于 2015-6-16 20:05:22

懒绵绵软羊羊发表于 2015-6-16 19:56 static/image/common/back.gif- J1 V+ f" [1 D9 n, o# H7 X
为什么我在实体扫描时选不中球和扫描路径？

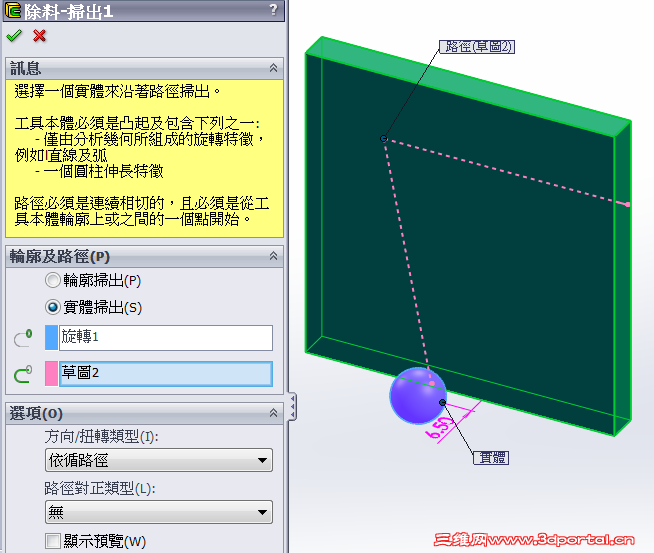

參考如圖

懒绵绵软羊羊 · 发表于 2015-6-16 20:19:28

ryouss 发表于 2015-6-16 20:05 static/image/common/back.gif8 U: { S) G. M5 R
參考如圖

谢谢您的耐心回答，问题已经解决，选不中球体的原因是在旋转实体时要取消“合并结果”选项以生成多个实体，选不中扫描路线是因为实体扫描要求路线“相切光滑”。

卢丽忠 · 发表于 2015-6-17 09:33:43

ryouss 发表于 2015-6-16 19:29 static/image/common/back.gif
5 t$ f% T) g2 K- G: F參考

不用实体扫描切除怎么画？CATIA等软件没有实体扫描功能

ryouss · 发表于 2015-6-17 10:05:36

卢丽忠发表于 2015-6-17 09:33 static/image/common/back.gif
5 R2 X8 C7 E4 j: `8 ]! h: T5 j6 w不用实体扫描切除怎么画？CATIA等软件没有实体扫描功能

不用实体扫描切除,可用兩實體之減除結合

卢丽忠 · 发表于 2015-6-17 10:12:21

ryouss 发表于 2015-6-17 10:05 static/image/common/back.gif1 }" F6 ?: D0 {# C/ d2 P- ?
不用实体扫描切除,可用兩實體之減除結合

那这个带圆角拐角的实体怎么画？

ryouss · 发表于 2015-6-17 10:18:14

本帖最后由 ryouss 于 2015-6-17 10:35 编辑

卢丽忠发表于 2015-6-17 10:12 static/image/common/back.gif
; I: D D9 P+ D( W5 i8 b那这个带圆角拐角的实体怎么画？

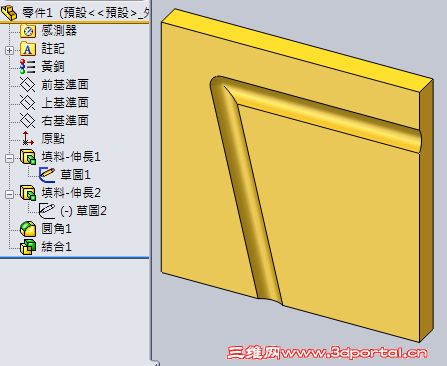

兩實體之減除結合,附檔參考.

part1.rar (78.39 KB, 下载次数: 5)
