SOLIDWORKS Electrical常用 PLC设计方法
+ Q$ o( J( g0 x0 C' u1 ^7 [+ H作者：智诚科技(ICT)- William Chen (陈新忠)
1 \! d- h" Q6 e# m; b8 z+ U % X& o- ^5 v N2 [$ {0 M8 S( g
摘要：
/ m0 g- h) ]! |9 f 在SOLIDWORKS Electrical 2D中，对PLC的设计方式多种多样，适应工程师自己使用的设计方法需要花费点时间，在当今日新月异的工控环境,竞争激烈.+ U' Q! y8 p: T; t
为了应对多点位，多种类(数字量,模拟量,高速计数端口,通讯端口…)的复杂的PLC设计要求。那么SOLIDWORKS Electrical提供比较实用且易接受的设计方法，只需对符号稍作修改，便可满足复杂多变的PLC设计了。原文链接：https://www.ict.com.cn/article/20/371.html7 K7 {/ _9 D4 m- J+ E

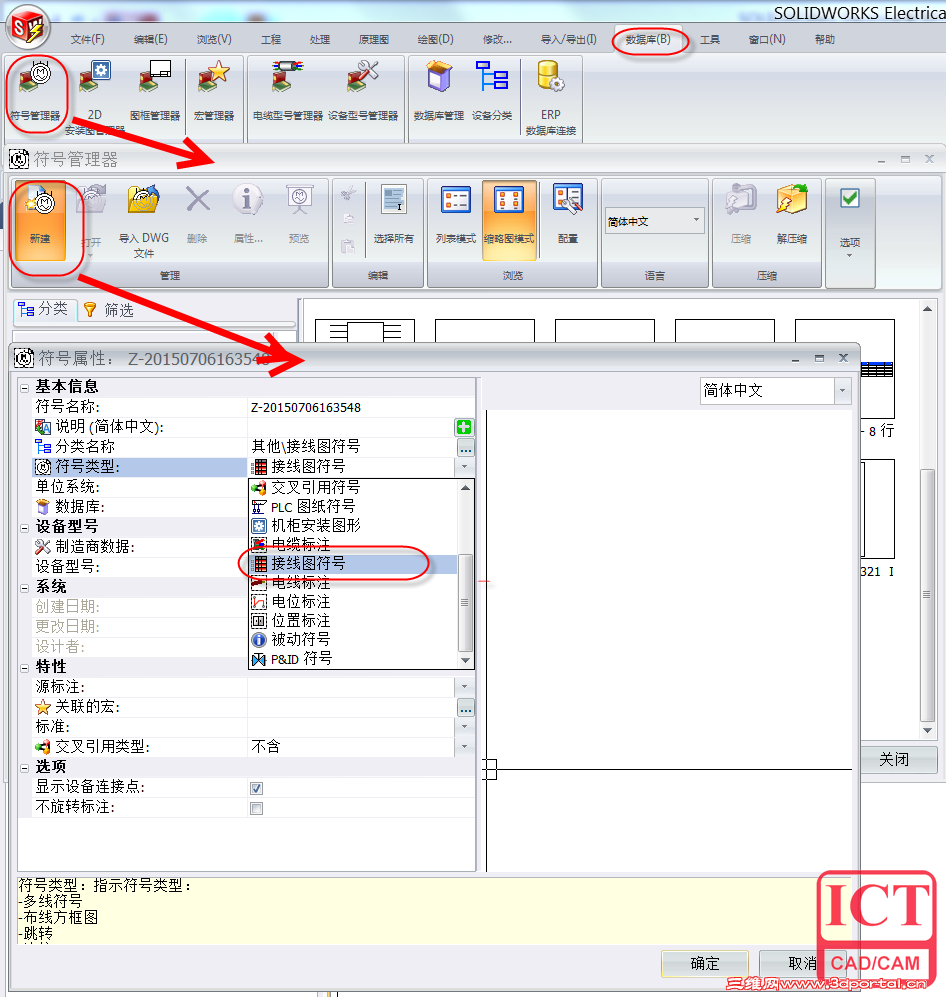

5 k3 b7 n; S5 [ P" h u; u5 W 1.在符号库中单击新建PLC的符号.符号类型选接线图符号% B. O/ Z3 r- v6 X
/ O0 W6 k. O% y3 n/ O) V

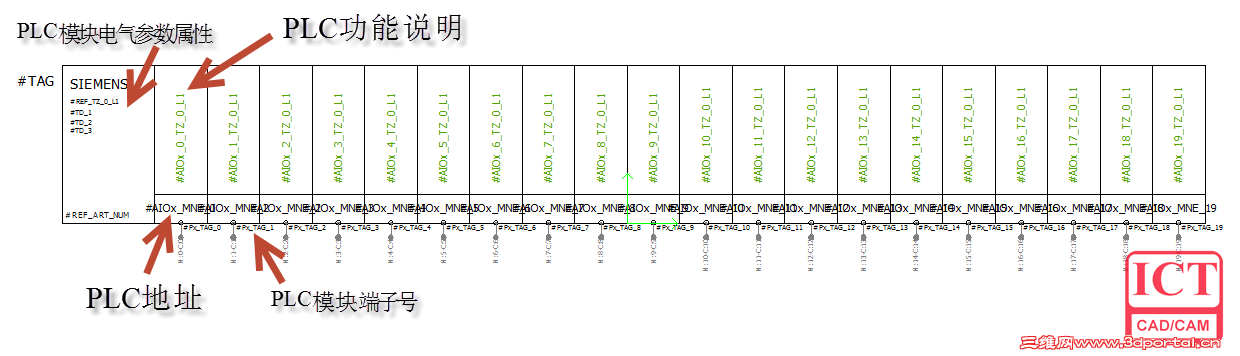

2.通过绘图的方式绘制需求的PLC符号图形,如下图类似. {3 J9 N) A6 l C, q
/ d. C* i1 Y- M; ^+ u5 E, I7 S

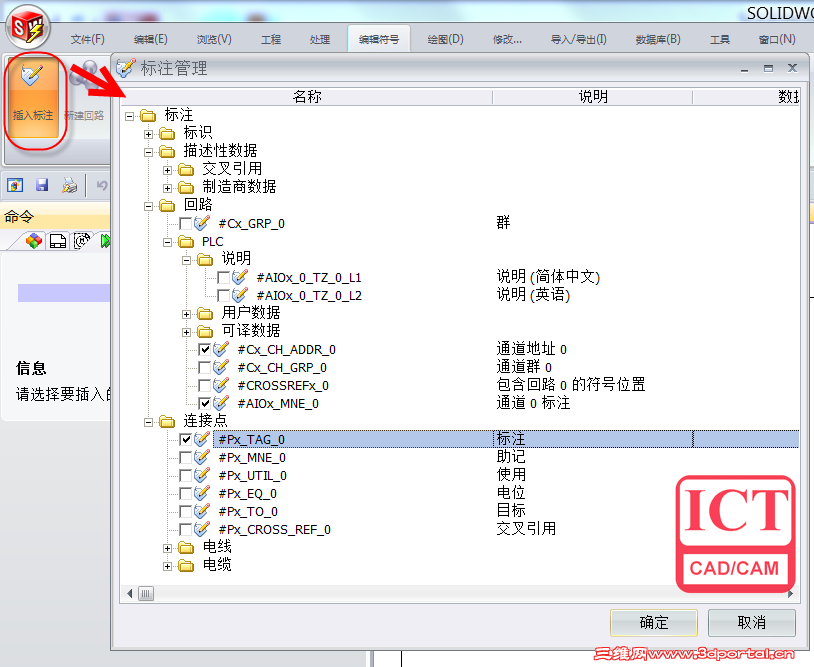

3.点击插入标注。准确配置PLC模块的功能说明,地址等属性标注,可自由添加.2 b) _6 d- X# R( q$ Z+ E

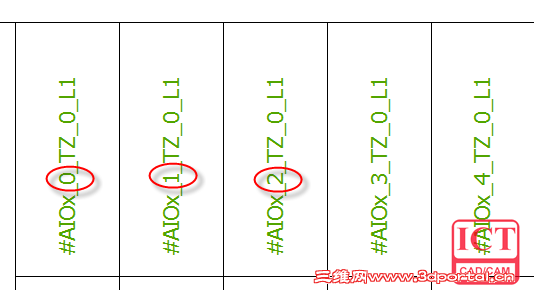

2 s% X' N5 `* {! w( H, h! } 4.如若PLC点有多个,复制后,可双击手动逐个修改序号.
* [' S& l) p. `8 \

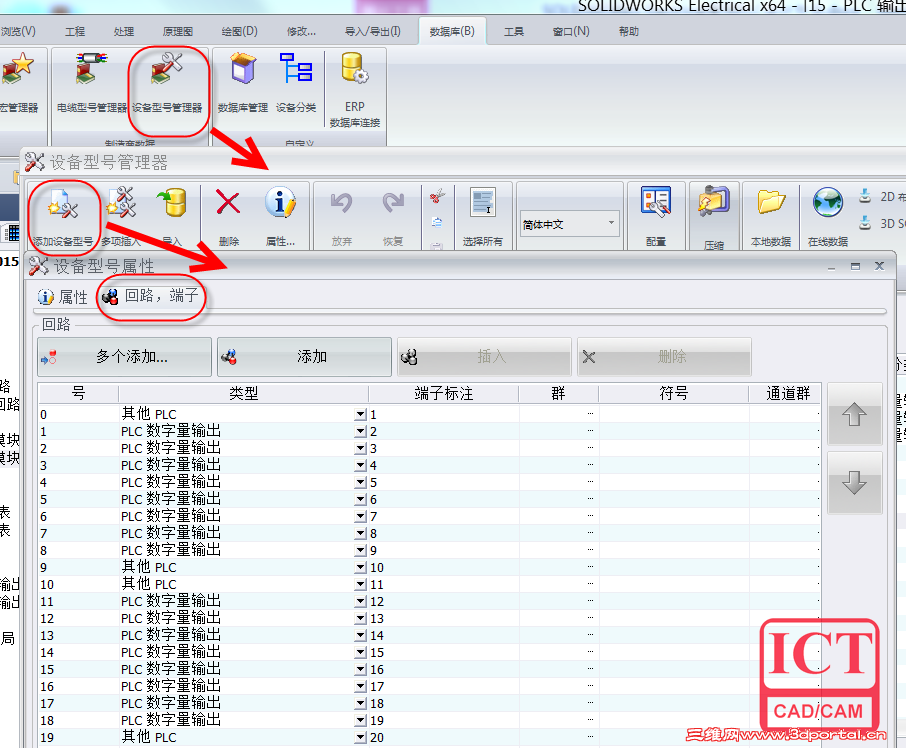

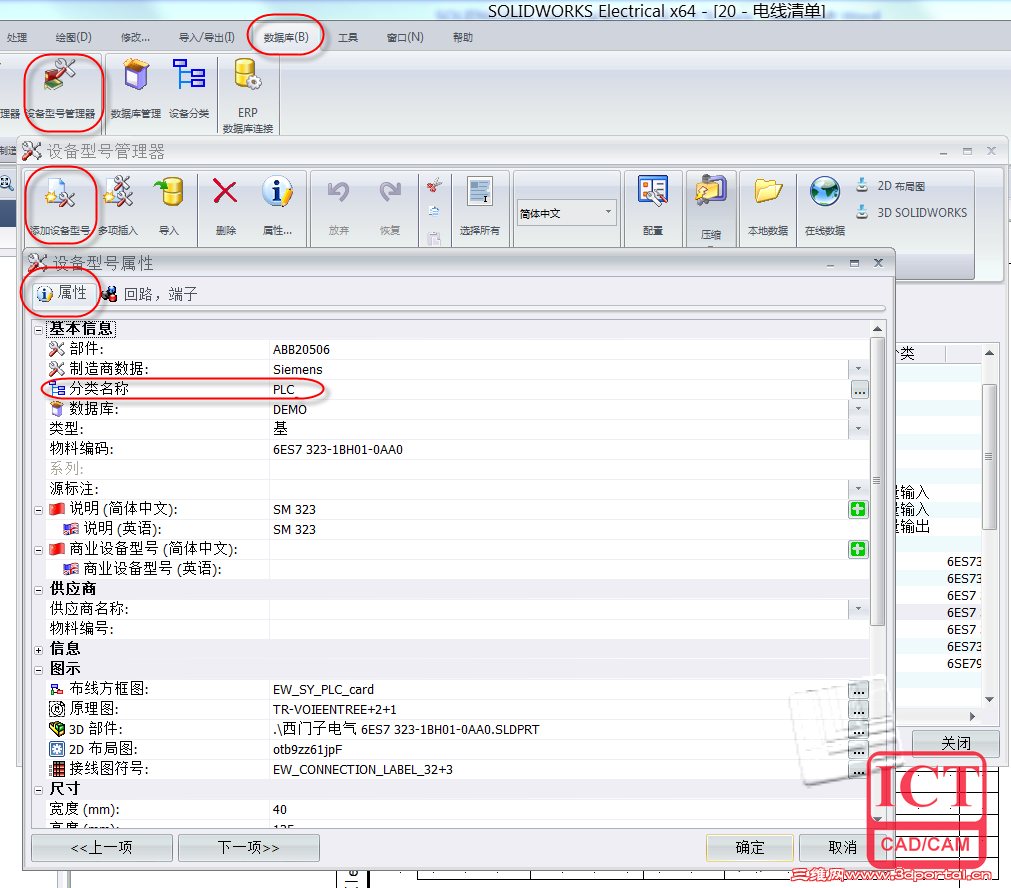

4 _8 g+ E& F& d4 _: } 5.各个点位的属性标注，如PLC地址，功能说明等的数量与各个模块实际PLC点位一一对应。插入多种属性标注后，保存。开始PLC设备的创建。打开数据库---设备型号管理器。点击新建新设备。
6 c' ^2 b6 g4 I2 Y: K2 v8 j# d
2 t% n& d4 e4 M( Z, h4 q. Z! p. D
6.在创建PLC设备的时候注意,创建的回路类型,端子数要与上图符号结构的回路类型,端子数量均要保持一致." f+ I. j& i/ }. q9 I- i' S
9 T; ]% `+ W* V* P

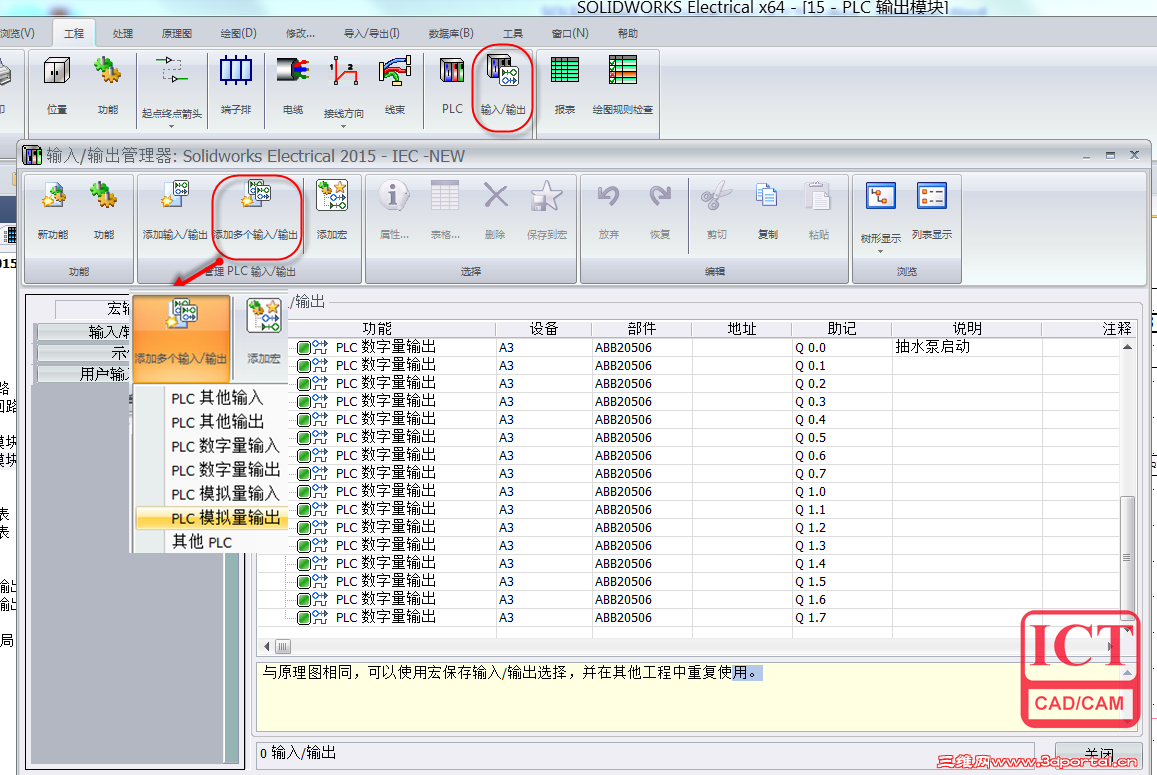

7.打开工具栏的工程。在创建PLC输入/输出, 且输入PLC地址和功能说明时就要注意,给每个模块分配的点位数量要与模块实际点位数关联要保持一致, 添加单个输入/输出或多个输入输出均可，选择回路类型:/ |" v6 |2 h/ U# [9 I% m7 ?, ]
; ^4 [. p% j& ?9 ]5 J

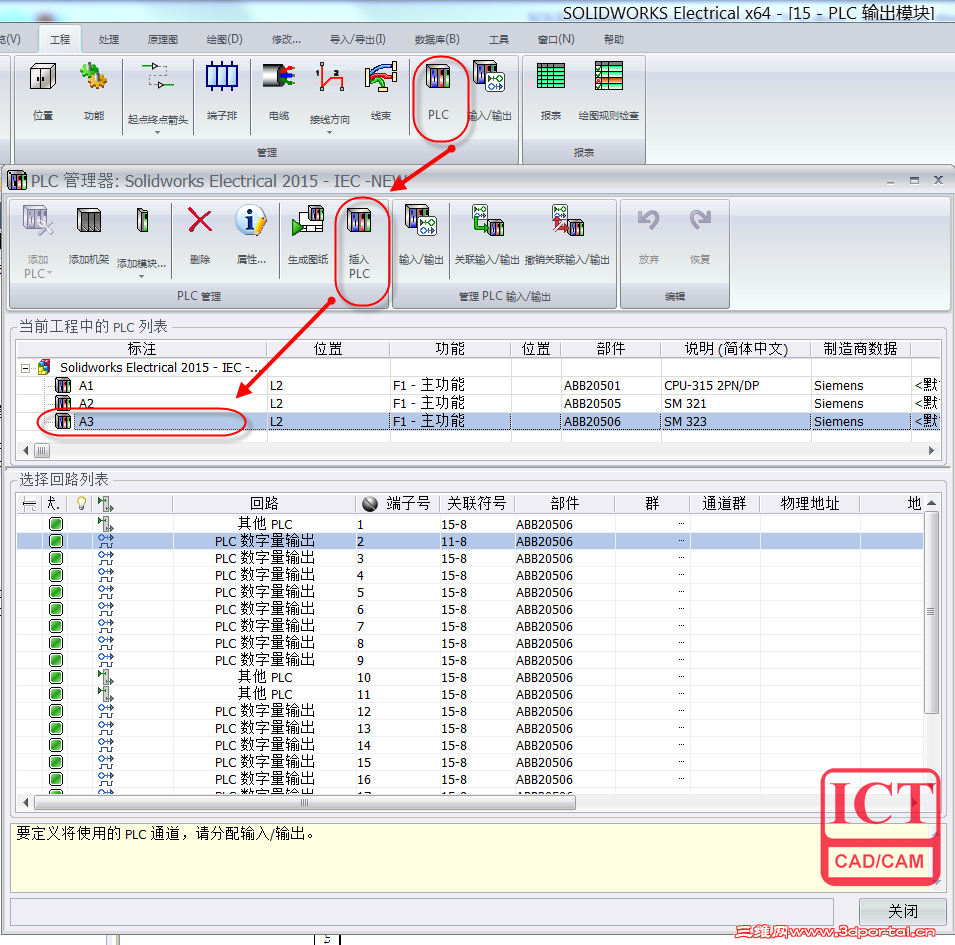

8.下图的PLC A3就是在上面步骤中新添加的设备.通过”插入PLC”将A3添加.
9 Z+ J, F R0 v' Z' z: C 打开工具栏的工程，单击PLC，选中下图中要关联的PLC模块.
) p7 ]5 |. ]1 d4 C

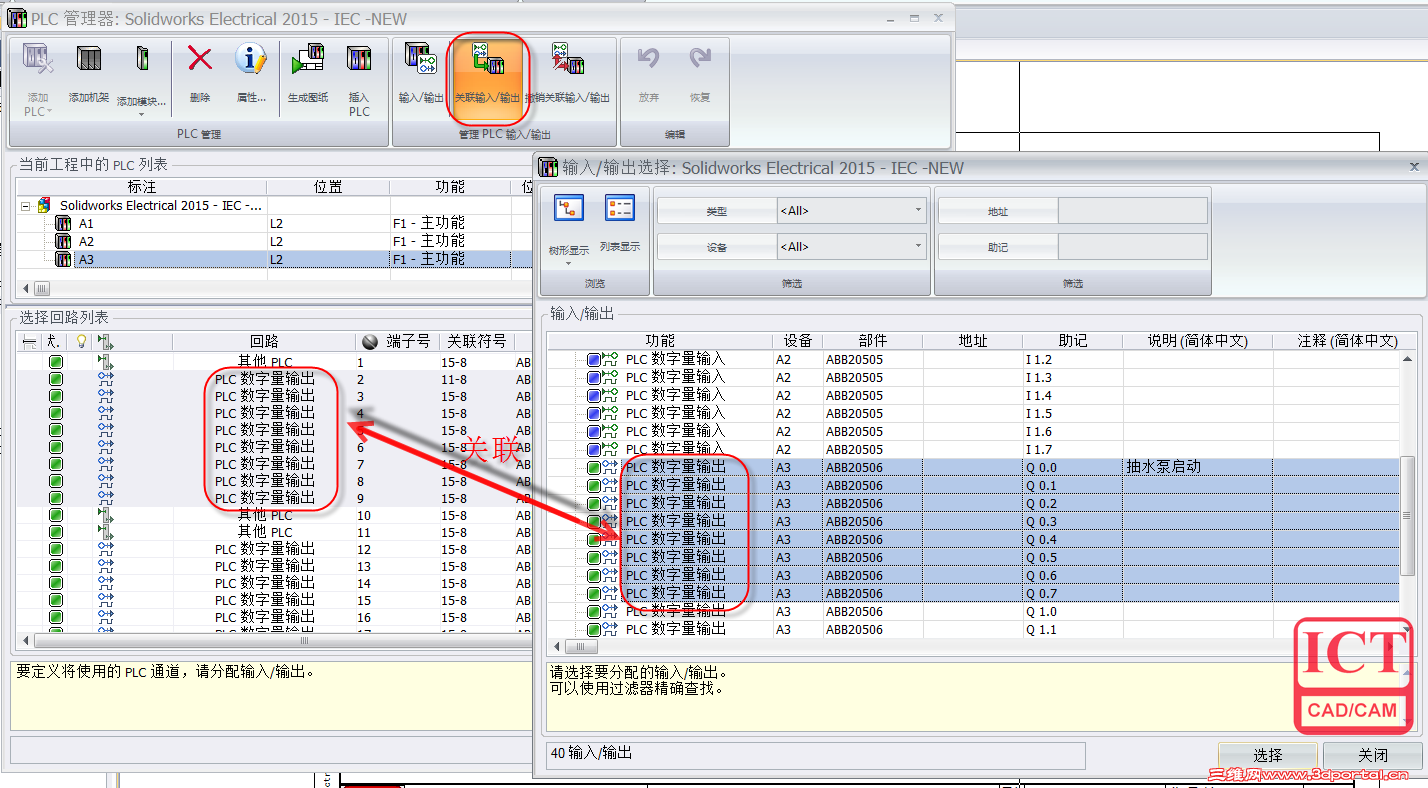

, E/ s8 v9 {# E- I 9.单击关联输入输出,选择更改关联% g3 E0 k$ s4 Q6 \. a4 {
选中要关联的输出点，选中的数量要与模块中选择的数量和类型一致。& g5 u7 _+ e' S$ o3 E
! c2 T8 |" m4 F5 Q

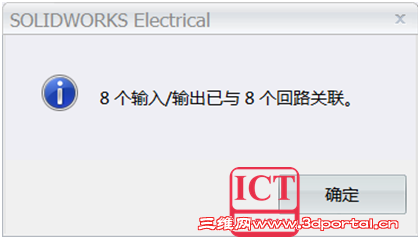

点击选择,出现下图窗口.表示模块PLC点与输入输出关联成功。
& V0 Z- O+ e" `

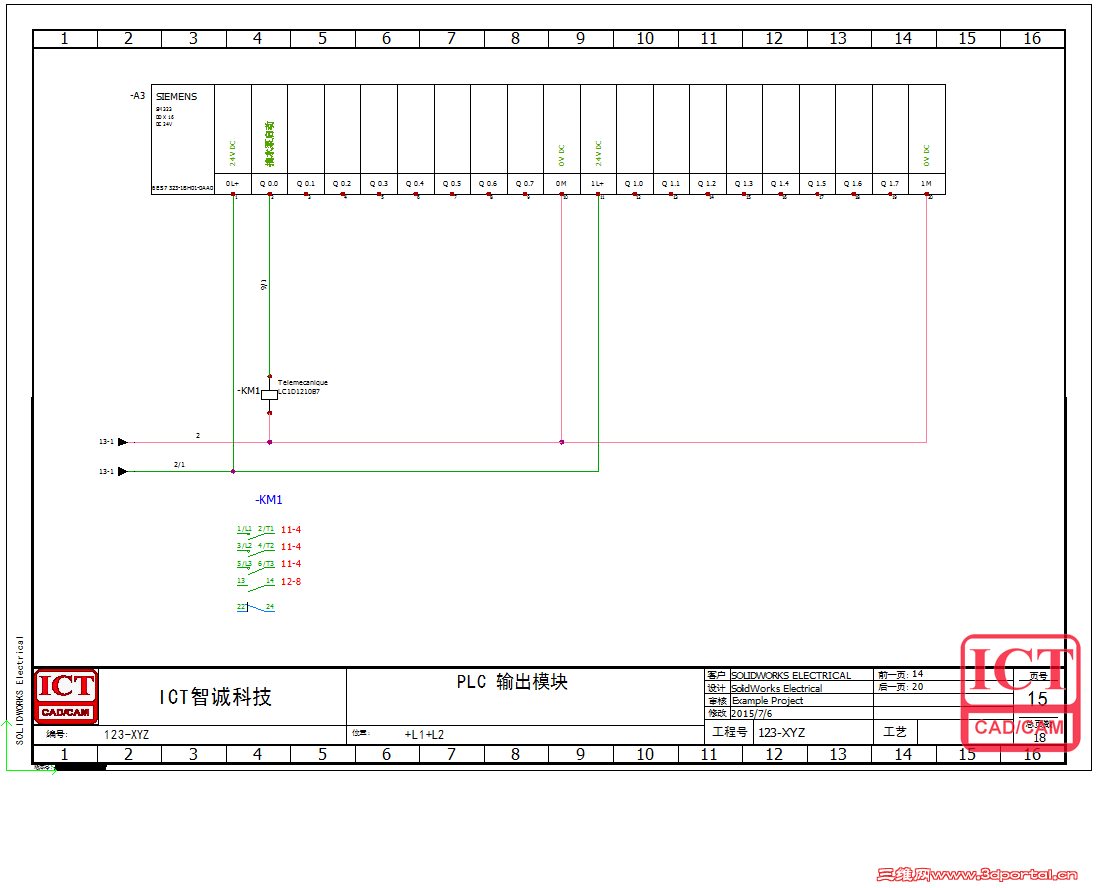

* |, @; G" s; `& r6 P 10.在原理图中,与元器件的连接可自由定制。: C. A6 M2 T0 }; y+ i! Q
( Q8 M0 `, G( V9 U" `' S* u以上信息由 智诚科技ICT 提供，转载请注明！
