3030铝型材做焊件边角处理时总是会剪裁出一个榫头

Alex_rcpilot

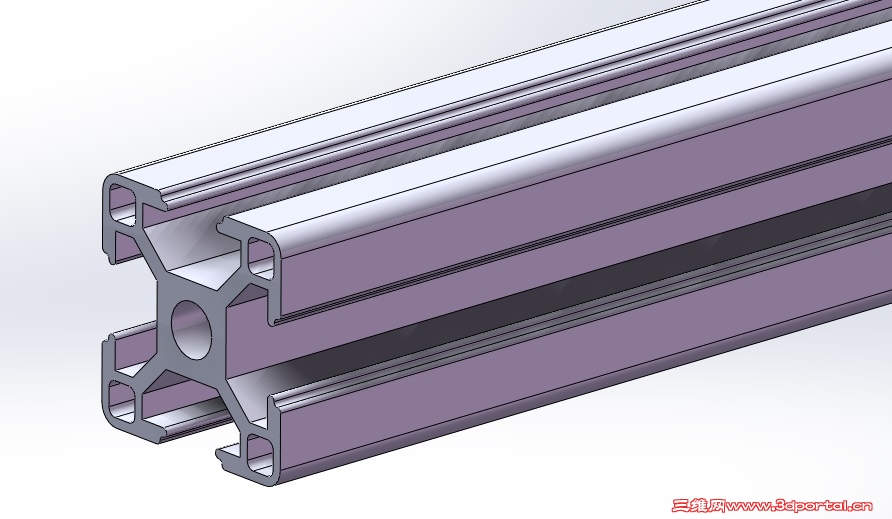

用方管做焊件的时候不会遇到这种情况，因为侧面都是完整的平面。现在自建了3030铝型材的截面形状之后问题就来了。

! [7 D, e% H: Z6 H无论我选择哪种90度的边角处理方式，都无法切出整齐的端面。
* J  N0 Q- P4 }

边角处理

. y- o. S3 l. s5 ~5 P6 ]6 C
我想要的整齐的端面是这样的：

整齐端面

) m5 G, |/ v9 [% J

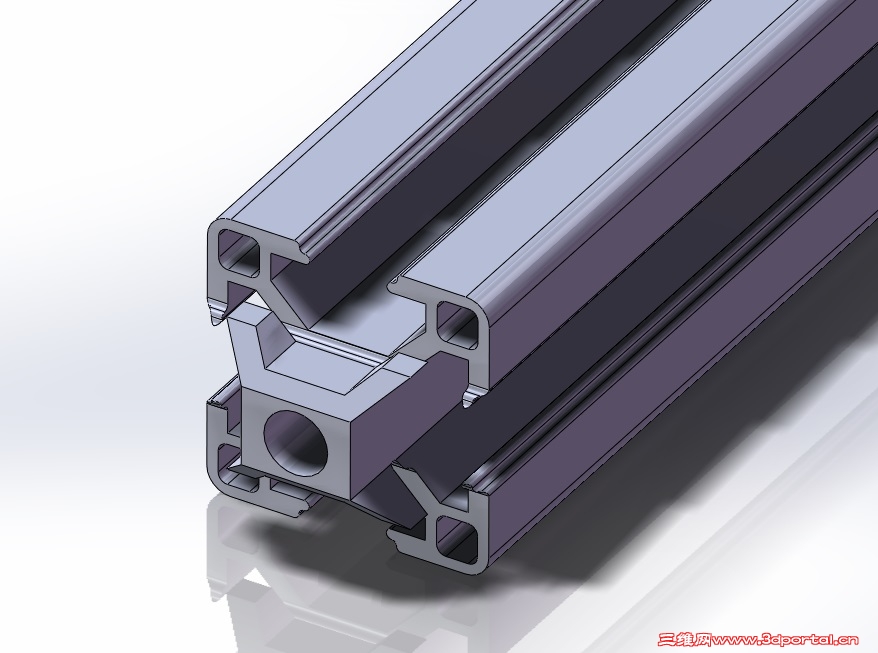

而实际得到的都是这样的：

异型端面

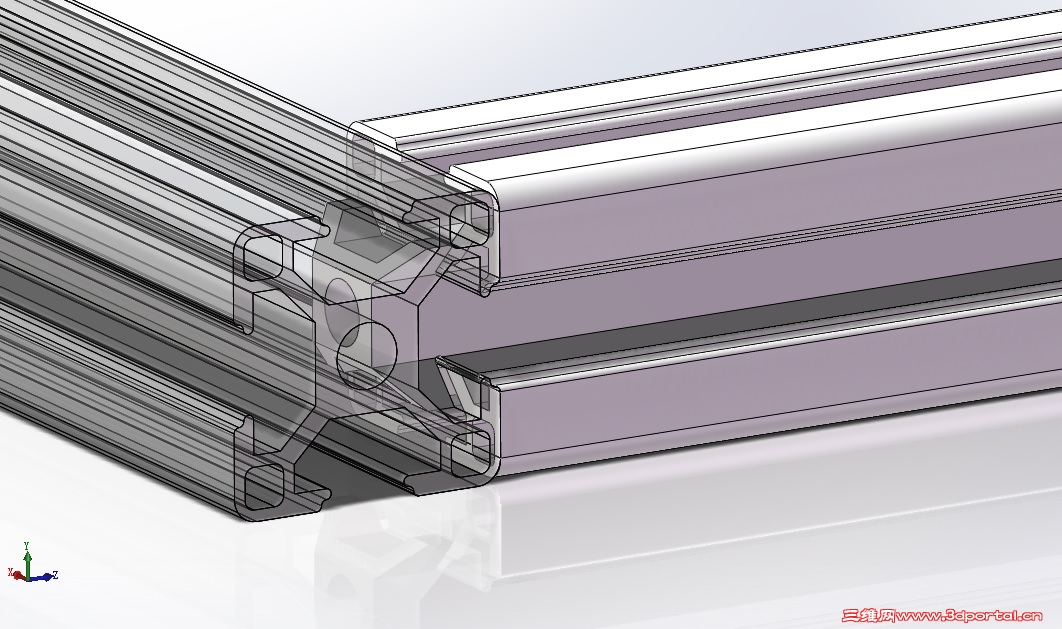

& R2 |/ O1 }) k3 s起初我以为是3D草图太复杂，组太多导致的结果。后来我只画了一个由两条直线构成的L型草图，做出来效果还是一样。
! C5 W" D; t6 c

L型结构

+ T* o* |: M, y; ?0 S0 v# n% `
) N6 x! o) A$ d4 {9 r

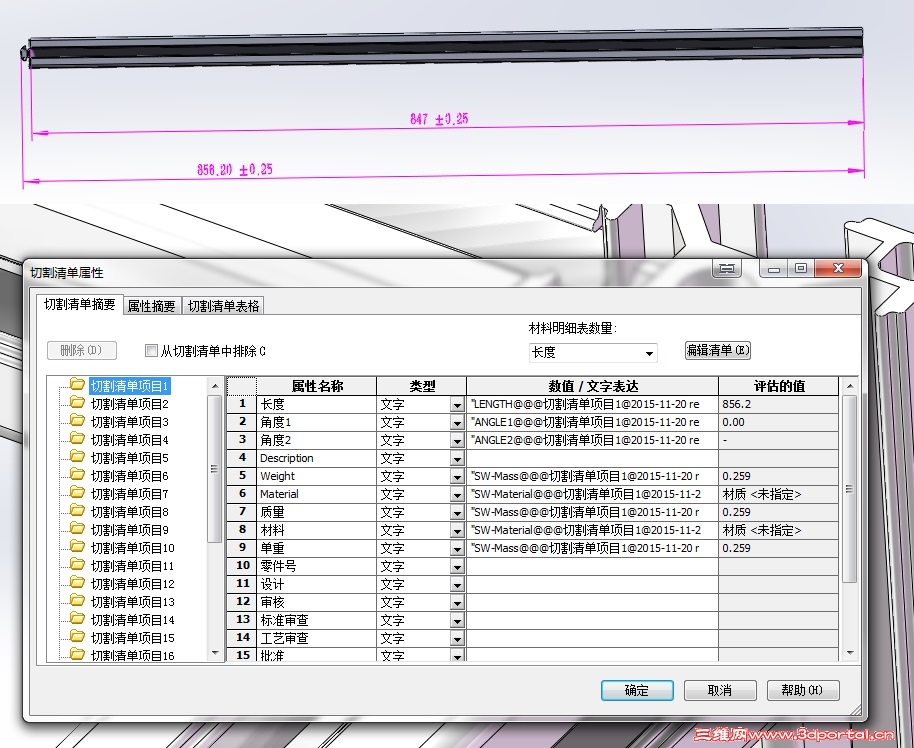

% a- n1 d4 i  }. [如果只是视觉效果，我大可不必在意这些细节。但是现在这货影响到我切割清单里的材料长度了。比如这根构件如果平整裁切的话长度应该是847，但它给我算上了榫头的长度就变成了856.2。

清单

目前为了不受影响我只能用3030方管代替实际截面。Solidworks既然支持使用异型截面，那么肯定应该有对应的解决方案吧？特此求教。

0 |1 m# n, r5 Y( n* W1 u5 l

Alex_rcpilot

2 Y* {$ y' r; C3 W: _* I1 G0 o

寂静天花板 发表于 2015-11-22 07:56
! ]& x7 r) M7 V第一个是2D草图，第二个是3D草图，都正常。

所以solidworks是正常的，没有缺陷的，有毛病是你。

9 r( u, {: b6 y# ~4 n关键问题是我的毛病在哪儿？

licoolicoo

端面做一下裁剪试试

NC@jiang@nan

有的人，习惯性的来找骂么？我已经只能表示无语了。

CalvinHO

边角处理那里，有一个 “允许凸出” 的钩 去掉，就没有榫头。问题是，我solidworks 2015  2017 都是默认不选上的。偏偏换成2016，就默认选上了。而且我还不知道在哪里去除这个默认值
