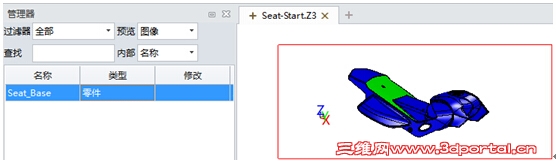

坐垫是摩托车重要的组成部分之一，相信很多设计师也想亲自在三维CAD设计软件中设计出一款舒适、美观、实用性强的摩托车坐垫。那么，本文将通过实例，向大家介绍如何使用中望3D来设计摩托车的坐垫。相信只要掌握了设计的基本思路和操作方法，你也能快速设计出彰显个性的摩托车坐垫。 下面，我们就向大家展示相关的设计思路和操作步骤。 首先，我们来看看一个和本次摩托车坐垫设计相关的起始文件。如图1所示，这是事先完成的摩托车坐垫下方零件Seat_Base的设计图，现在我们要基于这个零件来进行相关设计。
z5 x9 U4 P5 C, d2 Y
: `: x3 O! P& q, |5 Q, [: i7 _
图1 摩托车坐垫下方的相关零件设计图 第一步：新建零件 通过中望3D新建一个名字为Seat的零件
I5 [* u6 Y3 S$ s" p
图2 新建Seat零件 这时文件里面就新产生了一个名字为Seat的零件。
2 e( E, Q7 k. r( O8 u$ ~2 {
图3 完成零件Seat的新建 第二步：复制参考对象 在菜单列表中点击“编辑”，选取“复制”功能中的“外部零件”命令。
" i) K, A2 H* I; P
图4 “编辑-复制”的下拉菜单界面 选择已存在的零件Seat_Base作为复制对象。
9 H7 k) G) k# H1 \% Q- b9 A1 {
图5 选择复制对象 位置坐标是“0”，即原点位置，复制完毕后如下图6所示。
1 l. c: I3 X3 z7 R" }# j9 i& U

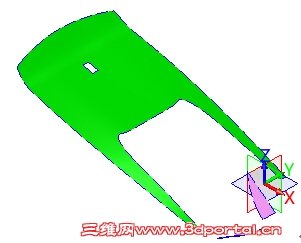

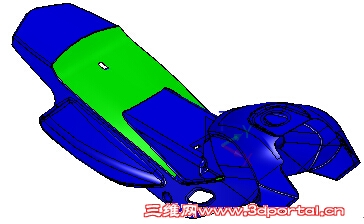

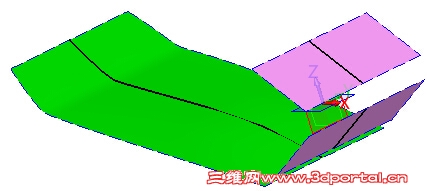

图6 Seat_Base复制完毕 第三步：曲面提取 使用中望3D“曲面”功能中的“炸开”命令，选择上步零件中绿色的三个面，过滤器可以调整为“曲面”或“全部”进行拾取。
6 ]$ U \# |2 X& ?: Y 图7 曲面提取 把滤波器调整为“造型”，拾取后“删除”，只剩下绿色的三个面。
1 Y# {& B1 W8 N, T1 G& I$ r- ?" ?
图8 提取结果 第四步：解除曲面修剪 使用“曲面”的“删除环”命令把上一步提取的三个曲面进行恢复，设置环为“全部”，不勾选“保留修剪面”。
! u- }; r {' i+ P" n: ]
图9 “删除环”命令操作界面 三个曲面恢复到未修剪状态。

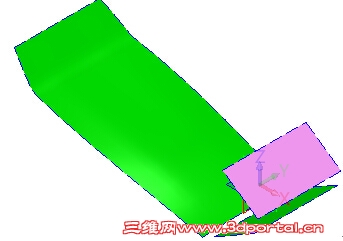

) |4 j4 ]! g; L, n9 |# E" F 图10 三个曲面为维修剪状态 第五步：相交曲线 使用“线框”功能中的“相交曲线”命令，第一实体拾取三个绿色曲面，第二实体拾取“XZ”工作平面。
9 T' T* E" R( R. j- O: i' f+ ` 图11 “相交曲线”命令操作界面 三个绿色曲面和XZ工作平面相交，形成三根曲线。
, ]- n! d) O5 ^
图12 相交效果 隐藏三个绿色面。
; M, _. Q* T0 }0 T5 A

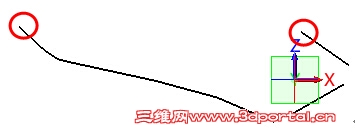

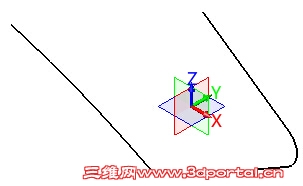

图13 隐藏绿色面后的效果 第六步：延伸曲线 使用“线框”功能中的“修剪/延伸”命令，对下图两处曲线进行延伸“50mm”。
9 W) Z! \) s. ] X
图14 延伸效果图 第七步：曲线倒圆 对三相交曲线进行倒圆角，使用“线框”功能中的“圆角”命令，对下图两曲线进行倒“12mm”的圆角。
/ v$ e: u2 c0 n4 N _) Z 图15 三相交曲线倒圆角效果 对图15中，左下方两曲线进行倒“30mm”的圆角。

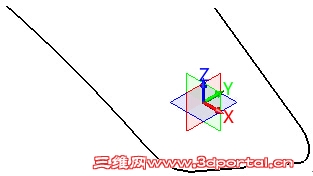

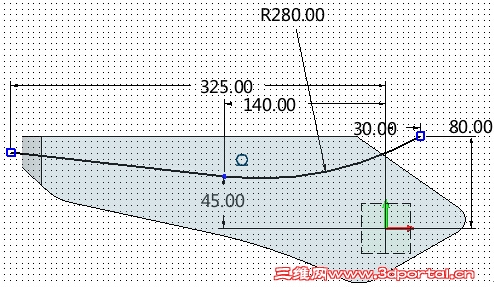

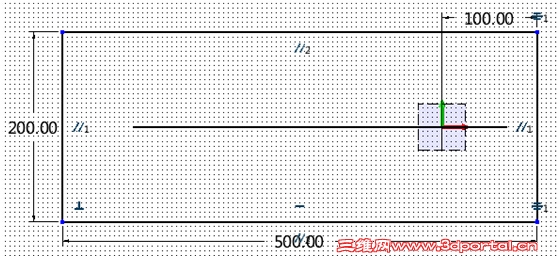

. b3 P/ B' Q) Q# y; D6 T" G$ | 图16两曲线倒圆角效果 第八步：创建草图 以“XY”工作平面为基准创建下图草图，上下位置X轴对称。
) Y1 E+ }" e. V1 Y
图17 创建草图 第九步：拉伸实体 用上一步骤的草图进行拉伸实体操作。
1 Q" y, x* Z' }3 k& m0 N6 ]+ ?) _

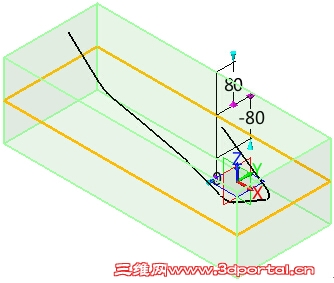

图18 拉伸实体 第十步：切除实体 重新使用“拉伸”命令，对焦到拾取轮廓上，鼠标在空白区域右键，进入“插入曲线列表”，拾取以上创建的相交曲线和倒圆角曲线，形成曲线列表。 + Y1 ^; t3 e* s
/ p& T# m9 }& n: v2 N$ I# n
图19 “拉伸”命令的下拉界面 拉伸命令里，布尔运算里选择“相交”。

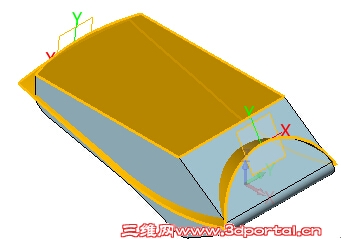

& A5 `* t7 J% l. K2 p: A2 @4 T 图20 布尔运算操作界面 使用创建的曲面对实体进行切除，切除完后把曲线删除或隐藏。
) o1 Q5 C+ j0 H `0 ]$ `6 t# J
图21 切除实体 以XY平面为草图基准绘制草图。

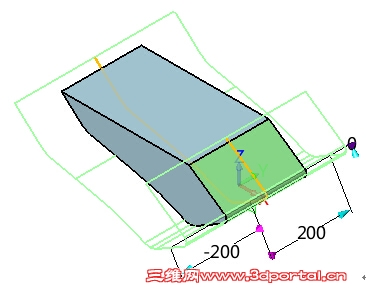

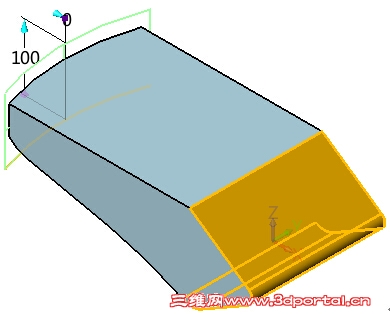

/ W% T* X4 v o! P5 ` 图22 绘制草图 和上步一样，启动拉伸命令后，布尔运算里选择“相交”，把实体尾部切除。

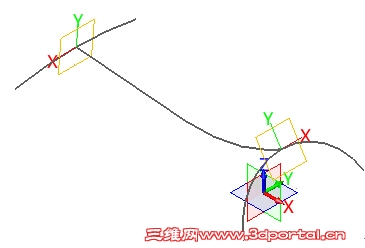

% O# j, ^2 q' H& C$ [7 V' i0 z- O 图23 切除实体尾部 第十一步：驱动曲线绘制 以XZ工作平面为基准绘制驱动曲线。 : ]' ^. p; u/ C; ]* S5 S4 s% ]
图24 绘制驱动曲线 第十二步：创建辅助工作平面 隐藏实体，使用“造型”功能中的“工作平面”命令，空白处拾取右键菜单下的“关键点”。
5 f5 O* S! T% X 图25 “基准面”命令右键菜单界面 创建下图两个辅助工作平面。
, u% w; o+ H& H1 A. E7 C

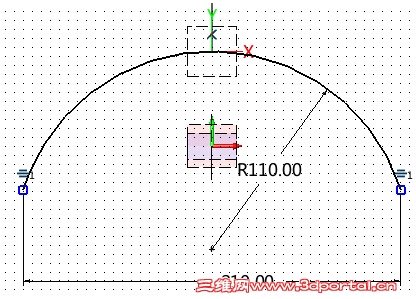

图26 创建工作平面 第十三步：创建轮廓草图 在-X方向上的工作平面里创建轮廓草图1。
& K5 l2 `, p5 u, o1 ~+ j1 j
" j& J( R. k% G! G3 T& E
图27 轮廓草图1 在-X方向上的工作平面里创建轮廓草图2。
) D- [1 r4 ?9 d) W0 N4 F- P! F( j 图28 轮廓草图2 两个轮廓草图绘制完毕后如图29所示。 5 \! I# g+ B& K' g5 U& ]! C5 ]# \
! P. W4 V* E! D! ^

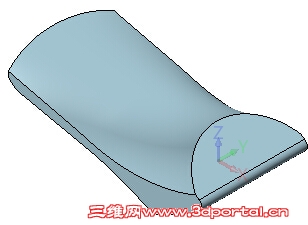

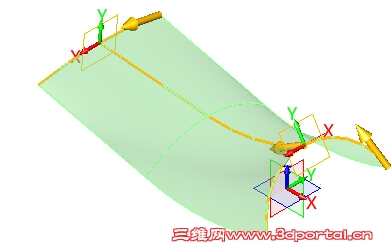

图29 完成轮廓草图绘制 第十四步：驱动曲线放样 使用“造型”功能中的“驱动曲线放样”命令，使用图29的草图创建曲面。 7 G* _7 H1 s% V7 L) ?
' s) P; Y" {" {% h+ c1 g% F: b3 a' j 图30 曲面创建 第十五步：替换面 使用“造型”功能中的“替换”命令，把实体的顶部曲面替换成驱动曲线放样的曲面。 ) w# v; C' o' W% B
图31 曲面替换 替换面后再隐藏两个工作平面。
+ G6 ]( d- {+ L 图32 隐藏工作平面后效果图 至此，我们可以获得摩托车坐垫的雏形了。接下来就需要对细节进行处理，使之成为完整的坐垫，具体的操作方法和步骤，我们将在下一篇文章【三维CAD实例教程：如何用中望3D设计摩托车坐垫（下篇）】中详细介绍，欢迎继续关注。 ; {+ t" D7 M. C
|
