[已解决] 请教这个扫描如何画？

[复制链接]
抒怀新
发表于 2016-1-21 09:57:51 | 显示全部楼层 |阅读模式 来自： 中国江苏镇江

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 抒怀新 于 2016-1-21 10:10 编辑 " p4 y% A$ f, B* y) A; P* t, e/ ^

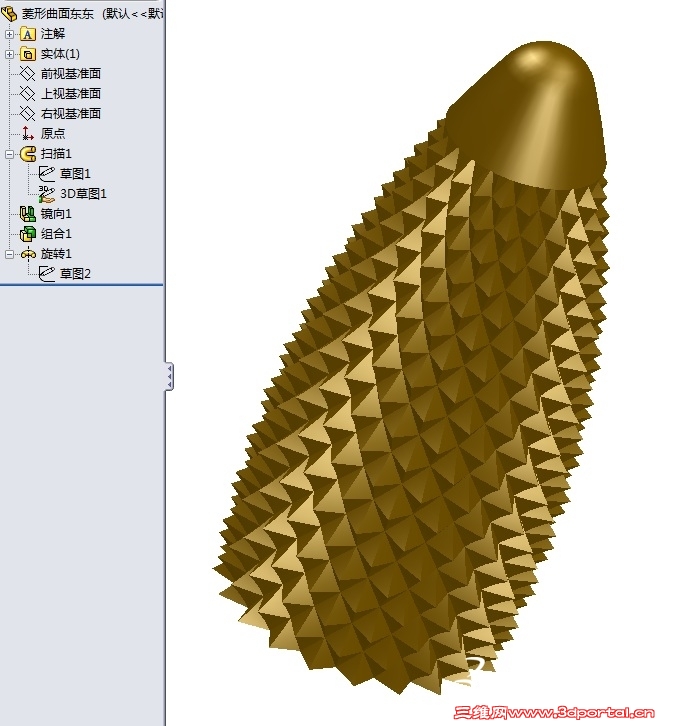

9 U! l0 h" b4 Z% f在其他网站看到的，好像是不老前辈的作品，这个3D草图不会，请问不老前辈和坛友如何画？
- l8 J& t- e2 T* i4 A4 k0 G 1639090g7lc9982r7lr8p0.jpg . h" f" c" O$ P$ f% X) L( |
. p7 v' o# V# }
回复

举报

wubing002a
发表于 2016-1-21 11:03:02 | 显示全部楼层 来自： 中国广东东莞
楼主，源文件分享以下，放样和扫描以及阵列，太深奥了
回复 支持 7 反对 3

举报

抒怀新
 楼主| 发表于 2016-1-21 11:22:49 | 显示全部楼层 来自： 中国江苏镇江
wubing002a 发表于 2016-1-21 11:03- p: m' m# ]' }. i3 I/ L
楼主，源文件分享以下，放样和扫描以及阵列，太深奥了
: V$ q) T+ p1 ^$ T0 l
我要是有源文件就不来提问了
回复 支持 8 反对 0

举报

hero522
发表于 2016-1-21 15:10:55 | 显示全部楼层 来自： 中国台湾

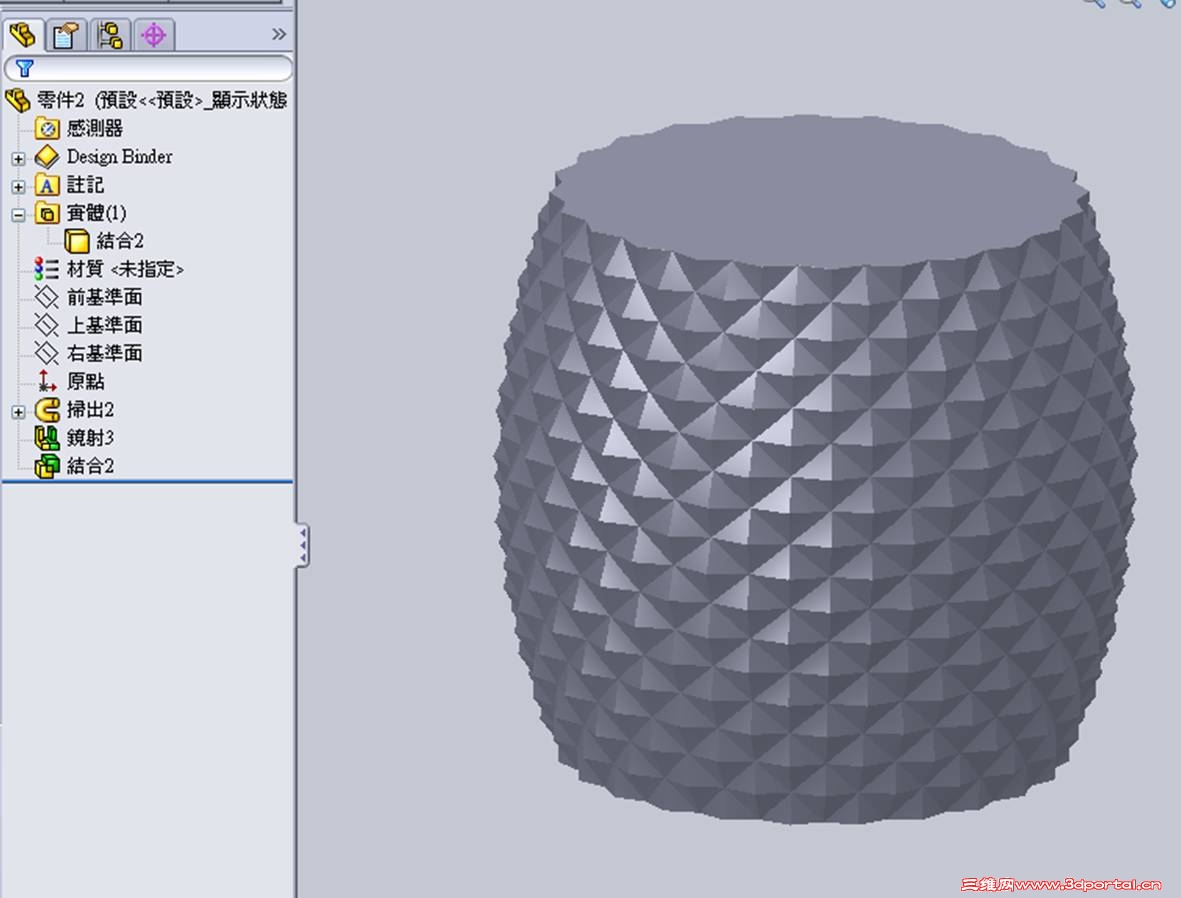

零件2.zip (2.23 MB, 下载次数: 56)

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 应助

查看全部评分

回复 支持 5 反对 3

举报

抒怀新
 楼主| 发表于 2016-1-21 15:20:49 | 显示全部楼层 来自： 中国江苏镇江
hero522 发表于 2016-1-21 15:10
4 \( A8 n  p. v1 C. h8 y( o
请教hero，那个3D草图中的样条曲线怎么画呢
回复 支持 反对

举报

22553711
发表于 2016-1-21 16:21:22 | 显示全部楼层 来自： 中国浙江杭州

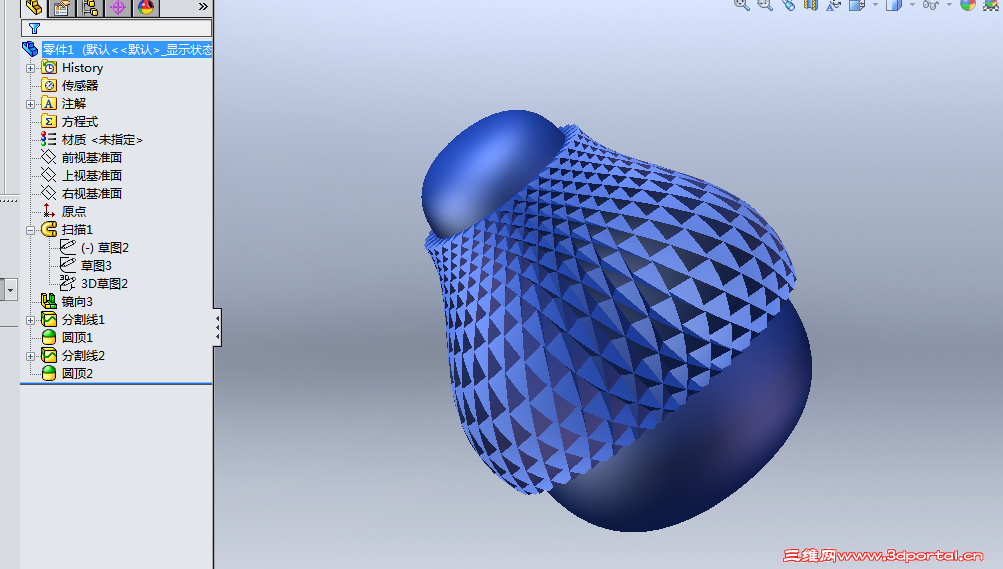

练习一个。0 h/ o. E' q. {4 e. R/ @, v
说明：我是用公式曲线做的引导线，该例用弯曲特征应该也可以完成。' u1 @% s  P  |$ o; g: Q4 P

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 补充应助

查看全部评分

回复 支持 反对

举报

22553711
发表于 2016-1-21 16:29:00 | 显示全部楼层 来自： 中国浙江杭州
回楼主：
9 Q' C. J9 X( w7 B4 o如果没有准确的尺寸要求，得到你所说的3d样条曲线方法还是比较多的，如分割线，投影线，相交线等等
回复 支持 反对

举报

hero522
发表于 2016-1-21 17:08:01 | 显示全部楼层 来自： 中国台湾
本帖最后由 hero522 于 2016-1-21 17:10 编辑 ; z/ v  L0 H# g, H

3 u3 e; Y' {8 [0 _  m1 R 桌面.zip (2.74 MB, 下载次数: 24)

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 跟进应助

查看全部评分

回复 支持 反对

举报

13993359550
发表于 2016-1-21 21:23:43 | 显示全部楼层 来自： 中国北京
谢谢,支持一下

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 又一种思路

查看全部评分

回复 支持 反对

举报

抒怀新
 楼主| 发表于 2016-1-22 08:07:33 | 显示全部楼层 来自： 中国江苏镇江
hero522 发表于 2016-1-21 17:085 I# T7 I& }- k5 S4 l
附件2個做法公式曲線及曲面相交曲線/ T/ N7 L0 v; L# f) L

  f" f/ i! y+ j/ r6 I+ X; t4樓為曲面相交曲線，？？？？？為何曲面不見了，因為被我刪掉了

7 e4 A  Q# @  _- m. S谢谢回复，4楼的做法您把曲线删掉，我按照你给的档案，删掉后就不行
回复 支持 反对

举报

抒怀新
 楼主| 发表于 2016-1-22 08:08:19 | 显示全部楼层 来自： 中国江苏镇江
22553711 发表于 2016-1-21 16:21/ ?$ H6 C9 k( t9 `
练习一个。4 `: f! l+ E( p) w5 k8 p
说明：我是用公式曲线做的引导线，该例用弯曲特征应该也可以完成。
  S/ r7 }! U5 R# V
木大，可以教一下这个曲线方程如何推导吗，感激！
回复 支持 反对

举报

hero522
发表于 2016-1-22 08:37:15 | 显示全部楼层 来自： 中国台湾
抒怀新 发表于 2016-1-22 08:07
; [2 L# Q+ F% a4 c; ]3 ?谢谢回复，4楼的做法您把曲线删掉，我按照你给的档案，删掉后就不行
6 ~, p% Z. P) Z: ]0 I
4楼的做法把曲面删掉，會出現限制條件錯誤
3 F6 U  R4 q7 {  P4 q解決方法：3 {. O0 R  K5 D8 o) S' D
1.把限制條件刪除: S  K7 ~. V% W* F  c( Y
2.把曲線固定(加強，不一定要); W1 o% N  s, F% {& i# g
' v" O# P9 k$ [2 l

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 连续跟进

查看全部评分

回复 支持 反对

举报

jywbh
发表于 2016-1-22 09:06:38 | 显示全部楼层 来自： 中国北京
向各位学习中。。。。。。。。。。。
回复 支持 反对

举报

22553711
发表于 2016-1-22 11:36:29 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 22553711 于 2016-1-22 11:37 编辑
+ A1 s9 ^! h" M3 O7 o, C
抒怀新 发表于 2016-1-22 08:08* \& D6 R# C5 U% M. k
木大，可以教一下这个曲线方程如何推导吗，感激！

& Q, P4 K/ n, v' \2 d9 X0 a英雄大已经提供了两种解答，楼主可以参考啊。
7 L5 @/ L, g5 F- x: p* K关于方程推导，我也是略知皮毛，你可以上网上搜搜，相信会有所收获的。从相对简单规则的曲线入手，一旦掌握了方法，就可以导出一些自己想要的方程。大多数曲线对应的方程只需要简单的数学知识就能掌握。9 L' R; ~* _) `# l' n0 x
如有不解处，可以再提出讨论，该论坛个中高手很多，出现在该贴中的英雄大就是其中之一
回复 支持 反对

举报

抒怀新
 楼主| 发表于 2016-1-22 13:53:56 | 显示全部楼层 来自： 中国江苏镇江
hero522 发表于 2016-1-22 08:371 h9 J# j5 `1 N5 |6 S' w# r
4楼的做法把曲面删掉，會出現限制條件錯誤, K) V7 C3 K, g$ S' j3 a, W
解決方法：
' g, s. U" M" p8 T! d1.把限制條件刪除
9 c, [3 p% q# m6 i: ?7 e
原来你就是英雄大，小弟失敬！
9 y( k  V% \2 j/ Z4 i谢谢回复，俺想请教一下，这个方程曲线如何推导呢
回复 支持 反对

举报

w_hs1
发表于 2016-1-22 16:31:28 | 显示全部楼层 来自： 中国上海
& k! R+ v6 p" Q! e9 n
首先，楼顶的贴图我一点都记不起来了，也许不是我做的吧。我量了一下原图的大致比例，参照原图中的特征树，做了一下供你参考。由于我手头只有SW2016，怕你不一定打得开，所以只贴了一张图，我想这张图应该可以说明问题了。% b4 D* v! q& m: H
扫描.jpg + }$ _0 {5 e+ G( `1 c# P: p
如还有不清楚的，再一起研究。4 e! \/ y* l4 r* r- [0 {
1 \0 ?* k, q5 j2 E& ]4 i# `
回复 支持 1 反对 0

举报

抒怀新
 楼主| 发表于 2016-1-23 08:17:46 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 抒怀新 于 2016-1-23 10:58 编辑 5 K5 E; u# V  l- [
w_hs1 发表于 2016-1-22 16:31
; u8 J' W6 C& v$ ~3 p首先，楼顶的贴图我一点都记不起来了，也许不是我做的吧。我量了一下原图的大致比例，参照原图中的特征树 ...
4 y9 D" p3 V. ~# Z7 Z' @$ s! d
谢谢不老前辈回复，给您拜个早年，祝您身体健康，万事如意！* o9 [# {! V8 R
晚辈家里电脑有16版的，所以还麻烦您空余的时候传上档案看下。- J/ `$ n$ Q1 F2 F+ C
回到这个扫描，现在最大的困惑还是引导线的方程式不会推导* C: O0 N3 T0 j9 o# E  B
我知道圆柱螺旋线的方程式：5 V3 ^; u, R) T
Xt=半径*cos(t)2 i0 Y8 J$ S( }
Yt=半径*sin(t)( b- @% @6 [1 O! Y7 r( [5 z7 T, h
Zt=一个参数*t
, e! u0 K' ^% k- D7 \看了不老前辈方程我猜想应该是这个半径在变化，但是这个半径如何变化呢？？？6 `2 X; v6 X, Z) c7 b) Z8 c
您是用（138-x）还有一个（x-138），这个最不理解
, k+ |, d  x" n* U* L, m# }7 m这个(170^2-(24.5*t)^2)^0.5) 应该是三角形的勾股定理，
+ m% l5 ]2 m9 o: ~! R- L% x. i% H不老前辈若是可以的话，教一下俺这个方程的推导吧，谢谢！7 K" ~+ F2 T. ^1 `5 O

7 _6 u- b2 r* T1 X8 a
( g/ J4 ^+ {1 e6 D  W
回复 支持 反对

举报

w_hs1
发表于 2016-1-23 11:13:42 | 显示全部楼层 来自： 中国上海
抒怀新 发表于 2016-1-23 08:173 y" Q- H" a4 m
谢谢不老前辈回复，给您拜个早年，祝您身体健康，万事如意！
5 B2 p2 E2 @" |- e) q4 l: s6 p晚辈家里电脑有16版的，所以还麻烦您空余的 ...

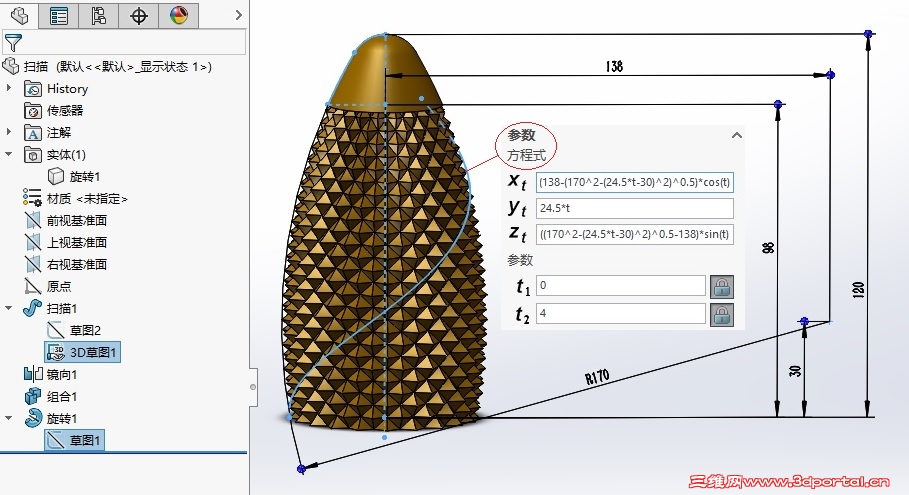

2 N5 ?7 v6 I7 L1 }- j8 P图中：& E) X2 @6 Y8 e
参数 t 代表角度从0到4弧度（约229度多一点）变化。3 z- r$ r; P9 t$ I
高度y的最大值是98，所以y=24.5*t。
( t3 Z) Y9 C% c+ h2 J圆的参数方程是x=R*cos(t), z=R*sin(t)。此处的R是随着y (或t) 的变化而变化的，根据勾股弦定理这里有方程 (R+138)^2+(y-30)^2=170^2，由此即可得到x、z相对于参数t的方程。由于我开始作图时曲线的初始点在x轴的负值方向，所以相应的x的方程取了反号。% y3 d8 k" f. E' w# g6 l6 R* t0 ~
回复 支持 反对

举报

抒怀新
 楼主| 发表于 2016-1-23 11:49:49 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 抒怀新 于 2016-1-23 16:31 编辑
1 g$ q4 F- s' g" M" ?
w_hs1 发表于 2016-1-23 11:132 Q9 {: V; j3 l8 n, Z5 [7 X
图中：' [4 j# x3 A5 ^4 n0 k% T  d. N
参数 t 代表角度从0到4弧度（约229度多一点）变化。
: g5 _7 b' U" P4 ?高度y的最大值是98，所以y=24.5*t。

7 [9 m# P, k- P- ?$ B感谢不老前辈再次回复，想了好久想明白了。
+ P9 r. J! b8 \( }$ h
回复 支持 反对

举报

抒怀新
 楼主| 发表于 2016-1-23 16:34:15 | 显示全部楼层 来自： 中国江苏镇江
w_hs1 发表于 2016-1-23 11:13
) J: H* {- b6 b! Q图中：
8 i* Y, z# A9 ?; ?参数 t 代表角度从0到4弧度（约229度多一点）变化。& Y2 {6 A. P2 r" Q1 q
高度y的最大值是98，所以y=24.5*t。
: J' O& J7 {) a4 T& o& C

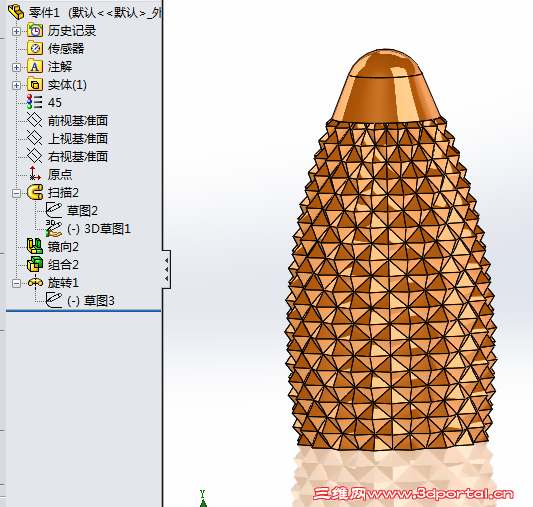

做出来了，谢谢不老前辈：" ~( L' s) Z6 M7 t
QQ截图20160123162654.png 7 g/ @- u/ I- U& {# E# [

$ O: @1 a2 T5 I' O7 G9 d0 y
回复 支持 反对

举报

抒怀新
 楼主| 发表于 2016-1-24 09:24:19 | 显示全部楼层 来自： 中国江苏镇江
w_hs1 发表于 2016-1-23 11:13
& ~  M7 @2 t6 G$ r# m3 t图中：/ a) V5 z+ P( Y
参数 t 代表角度从0到4弧度（约229度多一点）变化。; X" U; J  X  n" D7 ?, m
高度y的最大值是98，所以y=24.5*t。

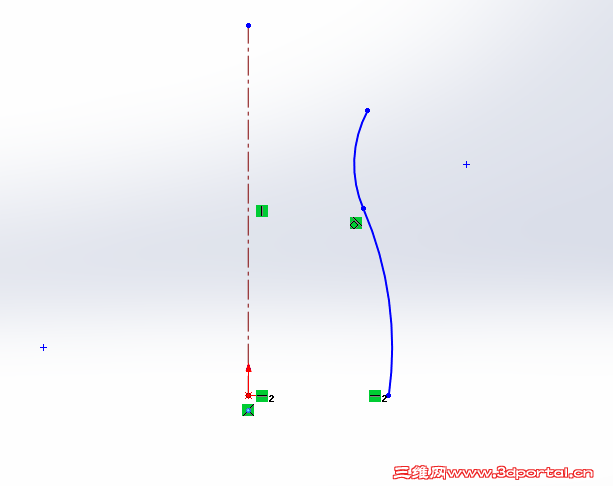

4 H6 y8 t  t1 i. X不老前辈，俺还想问下，如果是2段圆弧，那么这个方程曲线可以推导吗？譬如下面这样： QQ截图20160124091722.png
8 H* t% b0 y7 Z8 r- o4 Y; y/ D' n8 x/ s' Y& a1 u
回复 支持 反对

举报

w_hs1
发表于 2016-1-29 12:54:06 | 显示全部楼层 来自： 中国上海
抒怀新 发表于 2016-1-24 09:24
, o. r4 C6 |1 I/ _! y+ L7 `不老前辈，俺还想问下，如果是2段圆弧，那么这个方程曲线可以推导吗？譬如下面这样：
$ c: L; C$ N7 V
两段圆弧只能分段建立。
回复 支持 反对

举报

w_hs1
发表于 2016-1-29 13:15:51 | 显示全部楼层 来自： 中国上海
此题我在16楼用的是“扫描—镜像—切除”法，还有一种“扫描切除—阵列”法也是可以的。0 k( I7 y) e( V& m$ w8 ~7 ^
下面是两种方法的建模过程。- O( @& L! W2 C, g

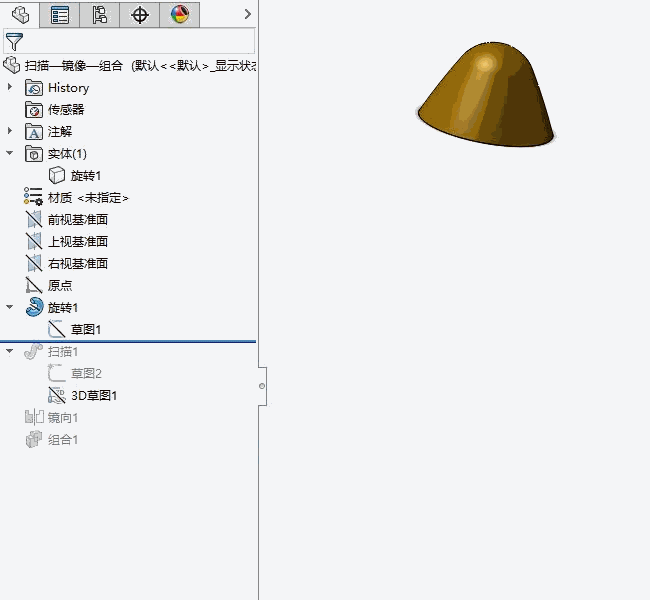

扫描—镜像—组合.gif $ H, ~, p) U: ]7 K3 E! d3 H4 O

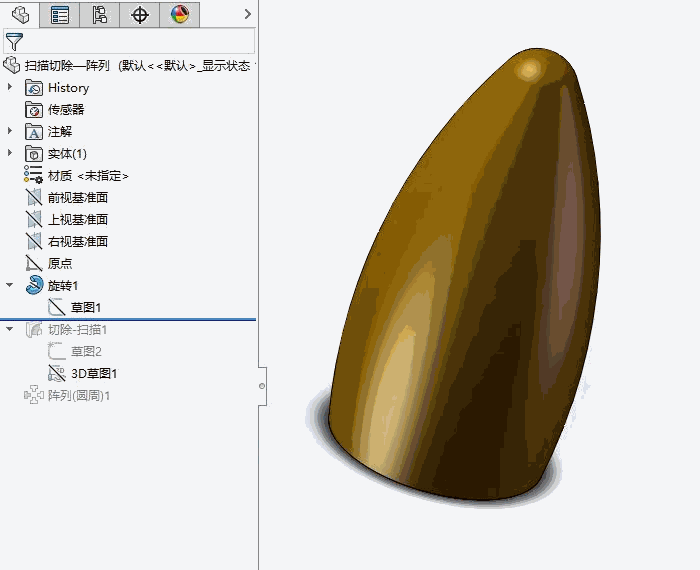

1 f) F( B( d2 b 扫描切除—阵列.gif 3 d5 l5 @" u+ U; F0 k6 O9 I0 v6 I
回复 支持 反对

举报

抒怀新
 楼主| 发表于 2016-1-29 13:15:54 | 显示全部楼层 来自： 中国江苏镇江
w_hs1 发表于 2016-1-29 12:54! O) s0 b/ C6 ?# u! Z( h( s$ R
两段圆弧只能分段建立。

% b! s# P# @* W% S, L! s- |谢谢不老前辈再次关注，感动！) a+ S9 n1 ~" Q/ I2 j8 [: D8 \) V
俺还有一个放样问题想请您有空看看：http://www.3dportal.cn/discuz/fo ... ead&tid=1470436" I( A, A5 O+ h' u: A/ B) O
谢谢！
- q; x6 S& b8 j
回复 支持 反对

举报

抒怀新
 楼主| 发表于 2016-1-29 13:19:16 | 显示全部楼层 来自： 中国江苏镇江
w_hs1 发表于 2016-1-29 13:15/ i) }0 X) T9 m7 U0 X
此题我在16楼用的是“扫描—镜像—切除”法，还有一种“扫描切除—阵列”法也是可以的。
0 F5 c: }. k- E3 ~3 u2 {下面是两种方法的 ...
8 n8 C5 J+ K% T. P; z/ J6 l
不老前辈可否提供扫描切除的档案参考看看，这个切除的引导线应该是一样的吧- j* A) ^/ n) k0 `/ J
回复 支持 反对

举报
