[已解决] 白痴问题:工程图上如何透明一个零件

[复制链接]
发表于 2016-3-7 09:43:11 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
如题,若B组件在A的后面,如何让B前面的A透明,以只显示B组件外轮廓线?* ^, B  b) i' f4 R
求助各位大大!$ ~+ }# J3 h* c, n0 _7 d
万分感谢!
- N$ ]9 B% k# G
发表于 2016-3-7 09:59:08 | 显示全部楼层 来自: 中国安徽合肥
在设计树的位置找到当前的图图纸,选择当前工程视图,点加号,进入装配体下菜单,选择你要隐藏的零件,点隐藏。
发表于 2016-3-7 10:00:45 | 显示全部楼层 来自: 中国安徽合肥

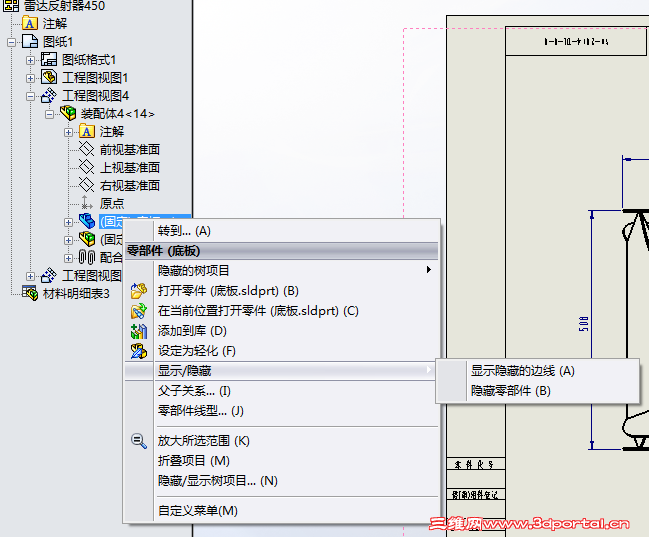

QQ图片20160307095817.png ( ~/ p  b. j0 Y7 m
如图所示
( l1 a# b$ U% j/ U( L: ~

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 积极讨论

查看全部评分

 楼主| 发表于 2016-3-7 10:10:53 | 显示全部楼层 来自: 中国广东佛山
海风六月 发表于 2016-3-7 10:001 ~7 t" L' b+ X& G( t8 C
如图所示
& P) @; @$ m3 F1 f
谢谢楼上的大大,但并不是我想要的。
" P: a7 ?$ Z* N, Z$ ^) Z( W: _并非把他隐藏,而是要透明,也就是说,可以通过他,看到后面的组件,并且,后面的组件只显示外轮廓线。
 楼主| 发表于 2016-3-7 10:11:26 | 显示全部楼层 来自: 中国广东佛山
简单来说,就是在CAD里面,把两个不同的零件重合后的效果
发表于 2016-3-7 10:35:40 | 显示全部楼层 来自: 中国安徽合肥
linuxbyte 发表于 2016-3-7 10:11
" A5 X! h, u9 ~+ a0 |2 O简单来说,就是在CAD里面,把两个不同的零件重合后的效果
& |( x" R: O0 C! R) d
QQ图片20160307103126.png 点击图纸视图会出现上面对话框1 i1 m* V- i. g, v+ \' {8 ~

0 x9 e$ [/ K* T: v/ V: g/ t% h2 N' U5 S4 Z4 W
在设计树位置,有显示样式
# B& V, @8 O- T6 K% M$ ]+ K( d1 z
' I& L/ J+ Y8 b
  h/ |  v6 x- A' e2 ?
发表于 2016-3-7 10:36:24 | 显示全部楼层 来自: 中国安徽合肥
海风六月 发表于 2016-3-7 10:35# u% P5 ^# y. ?2 n( v" m; v5 }
点击图纸视图会出现上面对话框
4 B5 i6 u6 B% y
通过这两种方法,应该能达到你想要的效果
 楼主| 发表于 2016-3-7 12:07:45 | 显示全部楼层 来自: 中国广东佛山
的确 我是小白~
2 p# S0 f! i% {5 ~3 S, {但在详细图上,我只想表达得更清楚,不管用什么办法。
+ r( j2 F; v& B* u/ D. @' F
9 R9 h1 [/ I' X/ t: E0 {# O举个例子说:# e+ [" h% o2 |* X# z1 Z

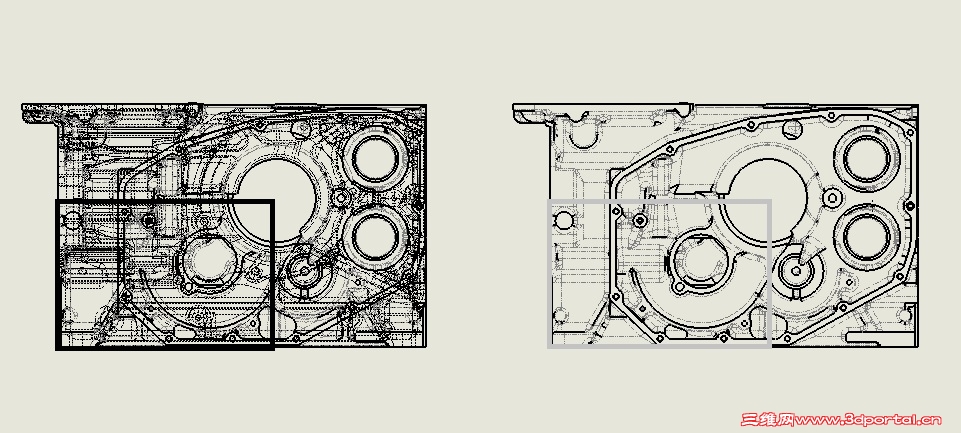

JIG.jpg & D" ^5 E& k( z$ a

" U7 J; T, {& w8 N( n对于上图的工件,在详细图上,我更喜欢后面那个工件的简洁线条(如果用CAD,还可以把多余线条删掉。)0 k8 {" }1 y8 K  o. w) }0 O: W0 i- X7 o- p
楼上的大大你觉得呢?
发表于 2016-3-7 13:06:18 | 显示全部楼层 来自: 中国浙江杭州
linuxbyte 发表于 2016-3-7 12:072 I  w& h  x, E' b  Y
的确 我是小白~
9 C/ e4 Q  R* G/ K* B2 e但在详细图上,我只想表达得更清楚,不管用什么办法。

2 @2 }3 a" v6 Y, b如果你非要这种效果的话,也可以做到,就是比较麻烦。
  @, M9 R& `. L  f) Q在工程图上选中你想隐藏掉的线,右键=>隐藏
- u1 V! c1 r8 w3 |& V
( O+ y! C/ o7 T/ d6 c6 Q但是图复杂了之后这样做工作量很大,而且一旦模型有改动还更麻烦。) t* C" b% o8 x6 J+ u$ V; X

* Z9 h! i+ i2 q' F" Q我建议遇到这种零件图,尽量多使用几个视图比如不同位置的剖切图等来表达。我看过国外设备的图纸,基本都是这样做的。
发表于 2016-3-7 13:09:24 | 显示全部楼层 来自: 中国浙江杭州
linuxbyte 发表于 2016-3-7 12:07% K: K6 i% m7 X( Z) K" W
的确 我是小白~# {0 c! \/ p) a7 d7 |
但在详细图上,我只想表达得更清楚,不管用什么办法。

; |* j/ c/ `3 n' B/ x使用SW出工程图的时候,要跳出原本用CAD出图的习惯。4 }# |6 O/ A8 H- p8 U
4 z8 V# u* f2 a. J# [) A1 P9 q
善于发挥SW是三维软件软件的优势——立体生动。
' {2 B& A; O! ^" Y0 Q8 E$ Q8 c/ J4 ^+ u: q1 Y4 |. k0 W) {
一个视图表达不清,就多出几个视图。
" b: c* @, M4 Y8 L) E# L( U9 \2 Q" }2 X$ b
然后最好带上一个等轴测视图,方便工人师傅读图。我之前在厂里做的时候,几乎所有的零件图都会带一个等轴测视图。受到了领导和工人师傅们的一致好评。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2016-3-7 14:22:02 | 显示全部楼层 来自: 中国广东佛山
谢谢WJCHICKEN 大大~ 已经看过SW所有这方面的文档,暂时无解。
7 K( G0 ?# W9 Q' h; N: z# O隐藏线的方法可以做到,但不现实。也只能适当增加剖面了,正如大大所说,尽量跳出原本用CAD出图的习惯吧~
. b9 ?  T+ w8 t话说,我用CAD只用了一两年,SW是N年使用了……但仍然是小白……  C! o: F0 S: X0 I
PS:WJCHICKEN 大大 的渲染图真是漂亮…… 以后偷学一下~
发表于 2016-3-7 16:48:39 | 显示全部楼层 来自: 中国香港
linuxbyte 发表于 2016-3-7 14:22. e3 V, E5 T9 l/ ^0 @& {6 K. Y
谢谢WJCHICKEN 大大~ 已经看过SW所有这方面的文档,暂时无解。
4 Y& y2 P1 J; {- {7 H  ]隐藏线的方法可以做到,但不现实。也只能 ...

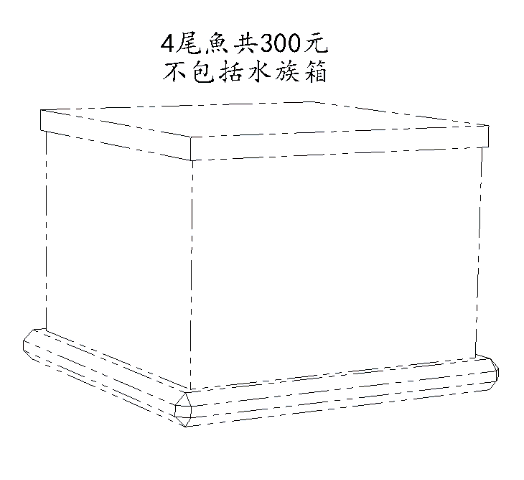

4 g& H& R4 d& _, \这样的效果吗?/ O# ^# T3 t3 {1 k0 z. U
( W0 S+ L% ^% e& Q# L" c! @& T7 U 183045uzattzgivnbovv0n.gif
+ o; W# U2 H& B' ^* M  {$ c3 u
& K" u; E! t9 k+ E( Q, R" d

评分

参与人数 1三维币 +1 收起 理由
阿帕奇 + 1

查看全部评分

 楼主| 发表于 2016-3-7 16:58:31 | 显示全部楼层 来自: 中国广东佛山
对! 希望能分享一下方法!( g4 i. j; W$ n+ f
万分感谢!
发表于 2016-3-8 08:04:39 | 显示全部楼层 来自: 中国台湾
本帖最后由 gt.adan 于 2016-3-8 14:03 编辑 . z; \# F9 B; ?/ w" ?7 u# [- I

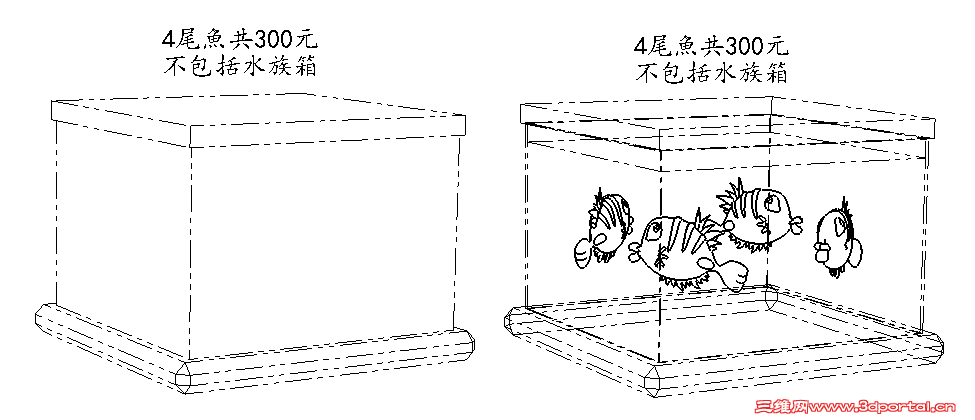

& |; W% `! j, z1. 位置替換視圖
, i9 h% d0 f. `  B1 h2. 封套
& M$ D) G$ Z4 |) ~' t
" B/ w; W) y& R: ~! X) P- H三維,以前少見此類的討論,& J# I- d+ ^9 F7 F. G
但是悶大在其他網站(開思、台灣幾何)有貼過教學,可以搜一下
  m: t+ A( U/ r8 k1 T
% e, F" W% l1 M$ i/ Bhttp://www.solidworks.org.tw/for ... hread&tid=24641
$ e- P0 G4 s6 x, T2 z1 N1 w7 }( A2 u; I  t
樓高,所以不轉貼內容,只貼連結。如有不妥請阿版告知。
* x3 u9 B8 a- g0 s【請仔細閱讀悶大的樓層】
* d9 }: t" i' N4 n) b

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2016-3-9 09:16:14 | 显示全部楼层 来自: 中国广东佛山
谢谢楼上的大大, x, d% L( I7 o1 O
效果是这个效果,但实际运用还值得探究实用性!7 ~, t/ h1 @8 M- W3 i1 I
组装体很大的时候,这么做比较……
 楼主| 发表于 2016-3-31 19:48:55 | 显示全部楼层 来自: 中国广东佛山
我是来结贴的:2 }0 h/ a! r% o4 _8 Z, E( R
2 x8 f3 i8 E5 ]: _3 Q
如果要透明的零件量少,比如,仅透明工件的话,可以把工件转成CAD,然后把某个视图做成块,再粘贴回SW的工程图。在工程图里面用线和点进行配合。
9 r4 L9 G& b# H7 q6 _+ T
* p* F5 w$ P' }& A这是目前我找到的最快捷的办法。
发表于 2016-3-31 23:47:50 | 显示全部楼层 来自: 中国上海
本帖最后由 oyyg679 于 2016-3-31 23:56 编辑 * d4 x, `; q, U2 ~5 j
wjchicken 发表于 2016-3-7 13:09
5 u4 z8 `7 T2 E3 V. P使用SW出工程图的时候,要跳出原本用CAD出图的习惯。0 k/ ~+ ]: m# W, V% f
- S/ h- y  Y$ a$ i2 Y. }+ @( `
善于发挥SW是三维软件软件的优势——立体生动。1 l+ t: V: u3 }
...

+ i$ F# w  K( x9 f6 j! F' N7 p8 k- J
很赞同楼上的观点,刚开始的画图就是在一个意大利企业里面,他们所有的工程图,都会有轴测图的,那时候养成的习惯,现在也是每张图纸都会拖一个轴测图,因为这个图纸会经过很多人的手,不一定那每个人都很专业,比如有些采购人员,装配人员,仓管,但轴测图大家都一看就明白,出图的时候的顺手一拖,会方便很多人,
发表于 2016-4-3 19:30:44 | 显示全部楼层 来自: 中国浙江宁波
装配图中透明显示一个零件的方法

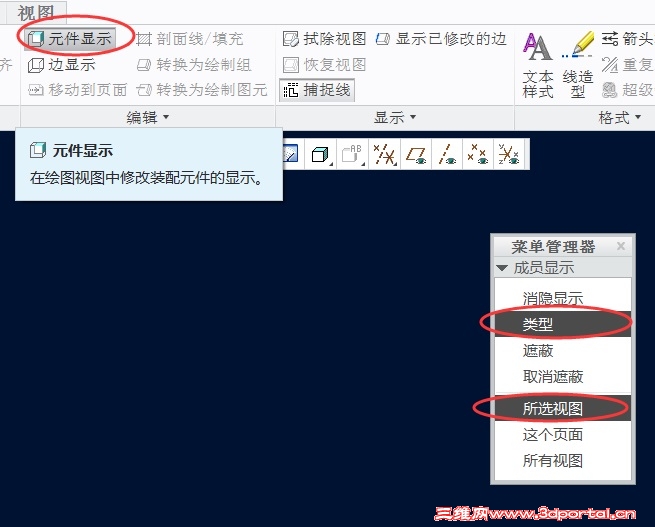

0 l9 d$ b& W5 q$ a4 Z1打开元件显示命令,选择需要设置的零件
7 v6 F9 |' M( w* n$ P 1.jpg

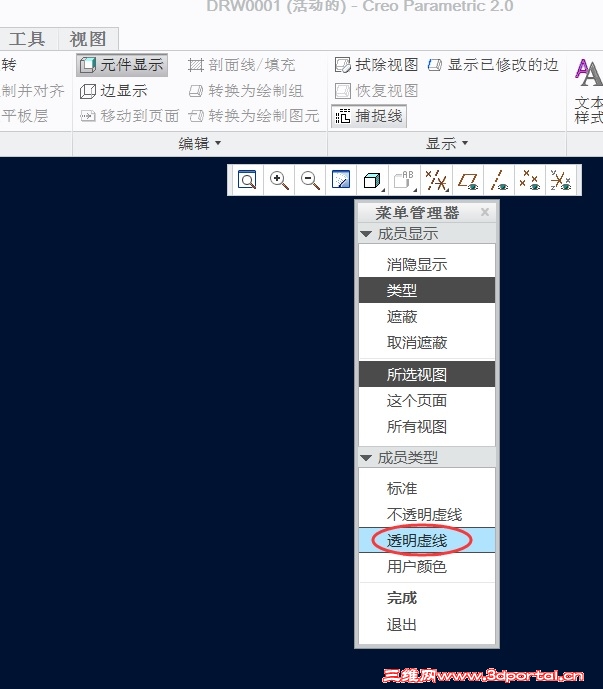

+ j* B& w; L: ]  P& A2 K; w2设置对象零件显示类型8 t% u+ b3 r7 |& {
2.jpg 7 Q6 n' p* t* j' c  \
发表于 2016-4-3 20:35:29 | 显示全部楼层 来自: 中国广东广州
梅潇雨 发表于 2016-4-3 19:30
. w& D& p0 q$ Z装配图中透明显示一个零件的方法- X+ M! x1 X, a0 _
1打开元件显示命令,选择需要设置的零件
8 K4 o) \! i4 c5 [
这是proe吧
发表回复
