镜像零件孔表修改问题如何解决？

tianma_liu

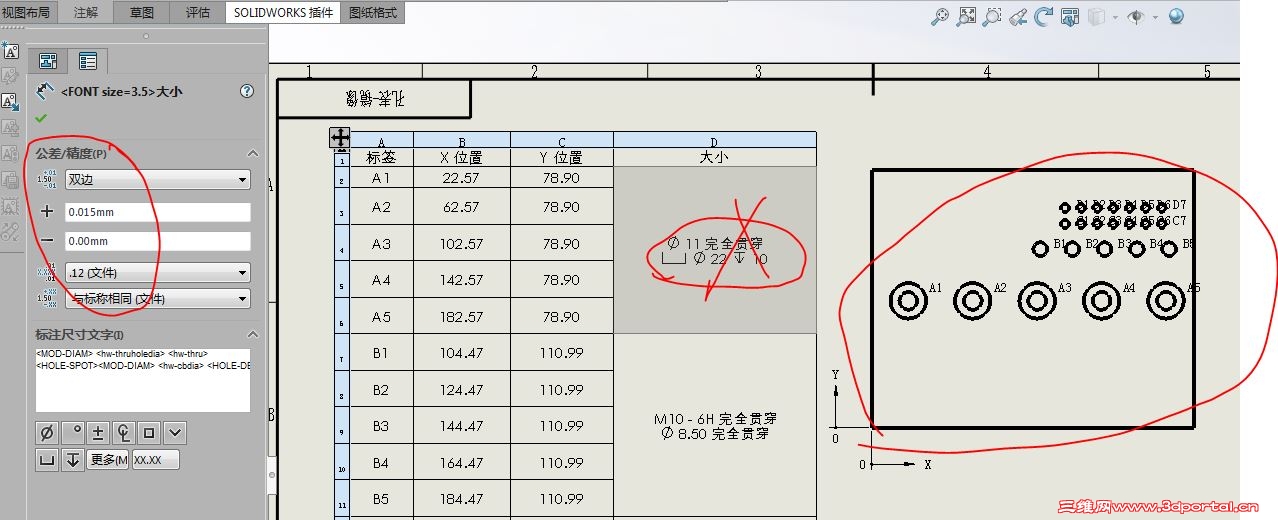

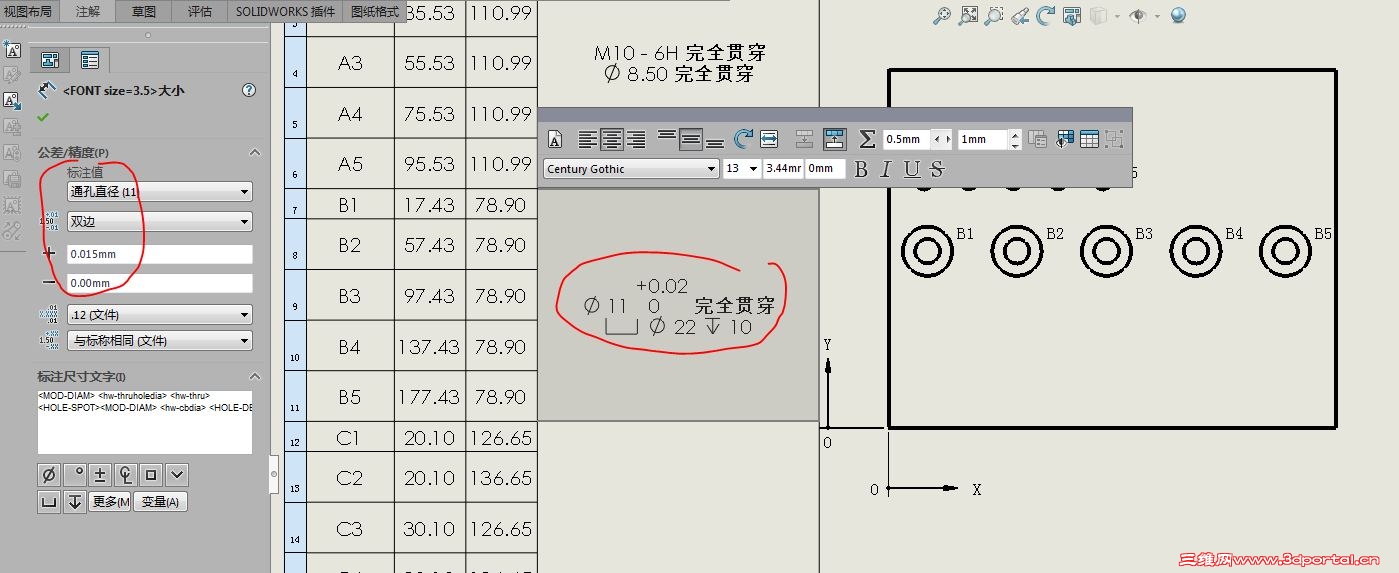

原始零件，工程图出孔表，标注中修改或者加公差都没有问题，如下图 6 K! B( O( U5 f. a) H1 O# B 将原始零件镜像，得到镜像零件，出孔表的话，孔表无法修改或者加公差，极端情况，标注内容都不能删除，如下图 3 f  |  G4 G  k% a) c请问，这种问题如何解决？ & {- K, @, T: R/ a1 p / y$ T: u2 A+ W1 Y. `下面是出问题的零件和工程图，2016版本（其实，这个问题，sw的各个版本都存在） # X( x& `* {" M0 o , A' @9 t) E) q9 w+ [0 R

  e! z0 T* W! I; V

jch2008

顶下，，，

tianma_liu

寂静天花板 发表于 2016-3-9 06:43
在镜像零件时，是有选项的，是否把草图，基准面，自定义属性等等都引用过去。2016版还新增了几个选项。
" [& \' F' U3 f. z# {6 E而 ...

谢谢您的回复，我将异型孔向导等信息都选择了，还是出同样的无法解决镜像件的孔表问题

tianma_liu

自己顶一下，还请大家多关注

tianma_liu

这种镜像的零件的孔表，如果孔表比较复杂，有时候还会出现合并后的大小信息无法删除的问题，很是让人头痛的

jinqin11

我们镜像零件都不出图，在源文件上标注有镜像零件，或者在加工明细表上标注是**的镜像件

tianma_liu

jinqin11 发表于 2016-3-15 10:27
9 g6 B  b" P8 g' i$ N! E& n我们镜像零件都不出图，在源文件上标注有镜像零件，或者在加工明细表上标注是**的镜像件

ISO标准要求所有的零件都有图的，再说，复杂的镜像零件，没有图的话，严重考验加工工人的智力啊，几千个孔，打错一个就报废了
