CAD几何作图竞赛题（2016年3月），竞赛结果已公布

2005llnn

为庆祝论坛成立十周年，鼓励CAD几何作图竞赛题参与者，北京英科宇科技开发中心特奉送40套价值3998元全新的“机械工程师CAD2016”企业版软件。
8 D7 S, U% E: d- ]* v5 o: V8 F
8 \, h4 J* u6 f& u) t8 N8 P% d1 t/ A对本期答题获得一等奖及二等奖的参与者，有需要的请在答题的回帖中提供手机号，qq号，邮件地址。按回帖顺序进行赠送，赠完为止。
7 V) D+ t' }/ q2 g* P2 b提供手机号，qq号，邮件地址可上传word文档的压缩文件作为附件，设置阅读权限。
" E( J- F7 r0 n
感谢会员我爱用acad提供
( @2 y# p) e6 L- A* A4 ]0 p附件上传方法
6 ]; C$ c2 e. x. [4 k6 }

  o& A% ?6 K2 ?; }7 \感谢会员 oxm44 提供练习题
  走失的鸭子
) b6 `4 W$ F% ~1 F  `
说明：为使图形清晰，直径为4的鸭眼位置尺寸未给定，习作者绘于任一自认为的适当位置均可，因为这不影响填充区面积。  n  y9 [6 ?& ^! s2 P2 k* q
          鸭脚可不画。
7 A: c7 h7 j/ D) P, n1 V" F+ |
用AutoCAD作图法求出该题要求的5个数值：长度a、长度b、弧长c、角度d、图示
7 k: S3 |6 ~& E% z. e6 |填充区域面积是多少。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
度和弧度,精度也要求精确到小数点后4位。
0 f+ S" y  Z, {. ?
9 b: P3 ]6 q6 ?# n6 l3 Y

2005llnn

1 x: D; {0 I! o" B. }CA D几何作图竞赛题（2016年3月），至3月23日止
一.竞赛题目（参见附图）
( G3 |! V7 F0 _, Y7 o感谢会员 oxm44 提供练习题
% F! X* c) M4 i4 `4 K$ \1 N0 K走失的鸭子
7 m& b% D! B/ j6 G; E! J用AutoCAD作图法求出该题要求的5个数值：长度a、长度b、弧长c、角度d、图示
填充区域面积是多少。
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
度和弧度,精度也要求精确到小数点后4位。
7 L/ h5 b, V9 q# o* r$ E
二.竞赛要求
$ D6 l' c( `# m会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
6 I" d* T$ T  G在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或
dwg附件，将不予评奖。
" {# Y9 G9 d7 p  U附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
禁止会员利用马甲一起参赛，发现将严惩。
& c1 P6 M- I/ [) k5 m. q' ?) c' m* q
) R+ w  C6 c, P8 p, z( z2 `三.竞赛时间
2016年3月16日至2016年3月23日。
7 ]! C2 X' \, ]8 C8 L
四.·评选时间及方法
2016年3月24日-2016年3月26日，由三维网技术论坛CAD版块
2 y$ j6 v2 _" R( D8 Y1 H$ V# T" Q9 z版主为评委，内部评选出各奖项。

五.奖励
# z: }5 v8 k% ?$ x/ v# _1、一等奖：5题全对奖励三维币50；
2、二等奖：答对4题奖励三维币40；
3、三等奖：答对3题奖励三维币30；
' a* q; j: Q! ~6 A8 }. ~4、四等奖：答对2题奖励三维币20；
1 L; k( A! T1 z  L8 }5、五等奖：答对1题奖励三维币10；
6、作图基本符合要求者先各奖励10个三维币；
# i2 m0 X4 \. T6 K7、根据竞赛实际情况会对奖励规则进行适当修改。

六.其它
* [0 k$ m2 y5 s' `竞赛结束后在本帖发回复帖进行点评和讨论

竞赛已结束,初步评定成绩见下表,请参赛网友自行核对成绩.如有异议,请于三日内在本主题后跟帖说明,三日后正式公布奖项

楼层	用户名	A	B	C	D	E	正确数
标准答案		25.1007	32.1806	56.6371	157.4162	1934.2673
4	搜一搜	25.1007	32.1806		157.4162		3
5	233033389	25.1007	32.0679	56.6371	157.4162	1929.1668	3
6	gerald_lee	24.6366	32.0677	56.6371	158.5932	1919.3406	1
7	lisc2000	24.6366	32.0679	56.6371	158.5932	1919.4991	1
8	eastking1111	25.1007	32.0679	56.6371	157.4162	1928.9270	3
9	xylcs	25.1007	32.1806	56.6371	157.4162	1934.2673	5
10	安逸亦如风	25.1007	32.1806	56.6371	155.0767	1934.2673	4
11	大隐于市	24.8936	32.0679	56.6371	157.9367	1924.8373	1
12	xuchaohui	24.8673	32.0679	56.6371	158.0032	1924.2823	1
13	fgg913	25.1007	32.1806	56.6371	157.4162	1934.2673	5
14	keilei001	25.1007	32.0679	56.6371	157.4162	1929.1665	3
15	yzb2012	24.8936	32.0679	56.6371	157.9367	1924.6307	1
16	海风六月	25.1007	32.1806	56.6371	157.4162	1934.2673	5
17	chenmik	24.8936	32.0679	56.6371	157.9367	1924.8373	1
18	chenqi	24.8936	32.0679	56.6371	157.9367	1924.8373	1
19	zopeiur	24.6366	31.9256	56.6371	158.5932	1914.0645	1
20	我爱用acad	25.1007	32.1806	56.6371	157.4162	1934.2673	5
21	小斌子	24.8012	31.9256	51.9392	158.3683		0
22	方外有圆	26.0000	32.0000	56.6371	158.5932	1917.4582	1
23	sh_mrhg	25.1006	32.0679	53.4134	157.4162	1933.4062	1
24	wupeiqi	24.8673	32.0679	56.6371	158.0032	1924.2823	1
25	陳志強	25.1007	32.1806	56.6371	157.4162	1935.6268	4
26	凤九天	25.1007	32.1806	56.6371	157.4162	1934.2673	5
27	钱爷	25.1007	32.1806	56.6371	157.4162	1934.3000	4
28	lymx	25.1007	32.0535	53.4134	157.4162	1932.9925	2
29	唐僧很潇洒	24.6366	32.0679	56.7102	158.5933		0
30	chuhanshe	24.8936	32.0679	56.6371	157.9367	1924.8705	1
31	gongwen0519	25.1007	32.1806	56.6371	157.4162	1934.2673	5
32	溪里哗啦	24.7443	32.0679	56.6371	157.9367	1929.1439	1
33	淡云残雨				165.6624		0
34	liushui302	24.8936	32.0679	56.6847	157.9367	1924.8373	0
35	ab9281462	24.8936	32.0679	56.6371	157.9367	1934.5974	1
36	路过走着	25.1007	32.1806	56.6371	157.4162	1934.2673	5

注:表中文字为红色者代表答案错误;空白者代表未提供答案或答案不明确.
竞赛评分.rar (17.24 KB, 下载次数: 65)

2016-3-24 19:29 上传

点击文件名下载附件

赠送软件名单CA D竞赛题（2016年3月）.rar (14.03 KB, 下载次数: 4)

2016-3-27 16:58 上传

点击文件名下载附件
阅读权限: 135

( R+ M' }7 H/ |

5 H1 I) Y6 k' o
! t. r! [+ u- a, P0 z3 ]

2005llnn

$ T7 A, Q$ w  \, S# X' j6 y

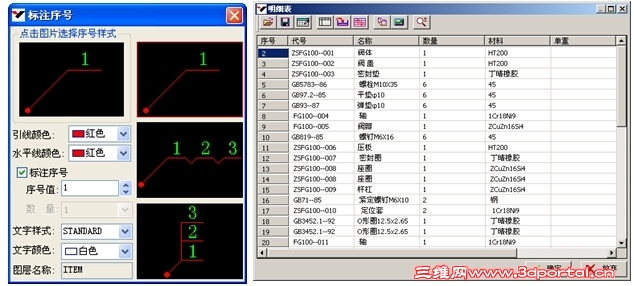

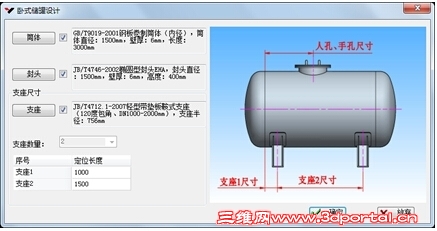

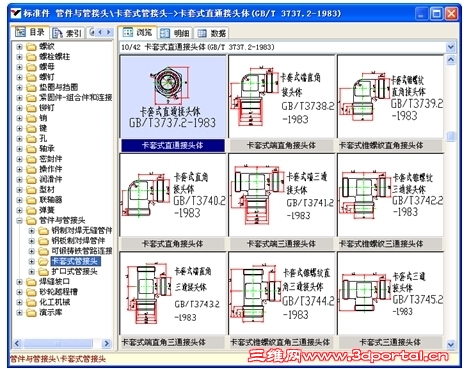

9 M( P& X- O+ E; X* u  W 机械零件、标准件图库数量高达万种以上 机械设计功能全面、强大、专业 三十年精雕细琢，行业第一品牌 《机械工程师CAD》是北京英科宇科技开发中心从1990年开始研制的软件产品。软件推出至今，倍受用户褒奖，多次获得各种殊荣，已有数万名工程师在使用它从事设计工作。 《机械工程师CAD2016》是在《机械工程师CAD》2000、2001、2003、2004、2006、2008、2010、2012、2014基础之上，依据截止到2016年的最新国标，采纳数万名工程师的建议，全面修订的通用机械CAD软件包。整个系统遵循机械等行业的设计习惯，自备强大的专业数据库，具有开放结构，采用中文界面，涵盖机械、建筑、电气、化工四个专业，各项功能完备齐全，尤其在机械设计方面具有很高的专业水准。相信它一定会给您的设计工作带来巨大的帮助。   新国标、超大容量、全面修订的参数化标准件、非标件库 轴，齿轮，锥齿轮，蜗轮蜗杆，链轮，棘轮，槽轮，凸轮，弹簧，花键，V带轮，同步带轮 基于先进Object ARX技术的标注功能会使您耳目一新，使用更加方便、灵活 9 o1 Y; V0 q3 h7 s0 R+ E高效的装配件设计功能 先进、智能的参数化设计 专业的尺寸标注和文字表格处理 实用的图形处理功能 灵活的序号明细表 丰富的化工标准件库 全新的图形符号库 完善的图框绘制和标题栏填写 $ F& `- e3 y$ F& n机械工程材料电子手册 中文界面、精心设计、功能完善、易学易用 三十年积累，数万用户，获得国家最权威软件机构金奖，机械行业最具声望出版社出版 全面兼容AutoCAD 2007/2008/2009/2010/2011/2012/2013/2014/2015/2016中英文版及《机械工程师CAD》各个版本

搜一搜

# }" `& z. ]" {' N6 e麻烦版主审核下原题目弧长c截图是否有问题

2016-03

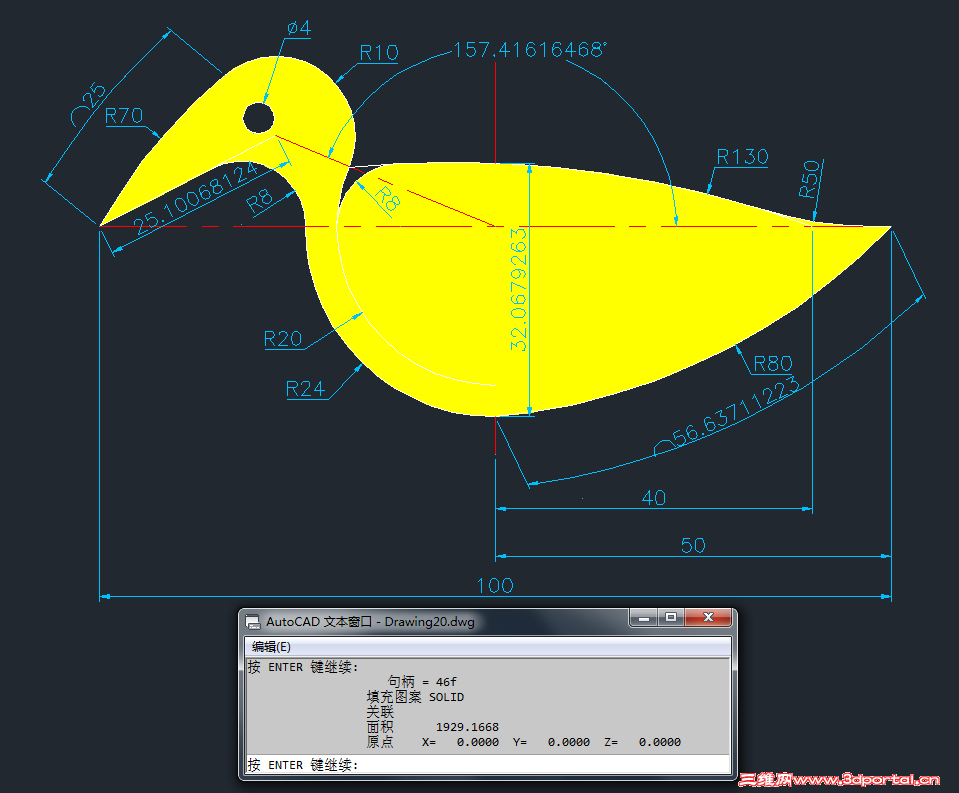

这是我的方法 尝试画了很多遍 实在没办法了 上图验证下 圈出来的是区别的地方 以竖直中心线（黄色线段）为基准
  M. N+ _5 k' ]) V弧长左边端点到中心线的距离问题 附件请版主们下载验证！

( C( _- j& i! M- X
8 P2 ]3 u) d$ S; w$ A& J

233033389

& F/ \! g( w( K5 F
CA D几何作图竞赛题（2016年3月）
% v* p1 B5 z$ A# A" c: i( @' X

CA D几何作图竞赛题（2016年3月）

gerald_lee

7 j5 h1 E- r3 S0 b; X
  a& H* Q! o/ z9 a0 o5 t8 e, U7 C; S交本月作业！

lisc2000

. g/ c& k3 [0 Z
. R4 V9 g( w, ?' c% b7 f交作业，希望能得个2等奖
/ z; x( b4 t5 w2 C8 }& I4 D1 D

eastking1111

* h+ x0 |6 s1 S7 @' _8 x1 O
$ i( B: ]# u& b! w$ ~6 F# ^
7 b! _. U# t4 Q: N) I; @ 新建 Microsoft Word 文档.zip (9.18 KB, 下载次数: 0)

2016-3-17 09:15 上传

点击文件名下载附件
阅读权限: 255
$ C& o! l, R# W( I* L- y% N
3 a7 A4 I& f% A; ]+ R1 u2 I+ Q
" w7 ], B) f8 X希望这次能对几个
二等奖就行了

xylcs

# `- O: K+ |1 x; T继续努力吧。 201603.rar (37.42 KB, 下载次数: 17)

2016-3-17 09:57 上传

点击文件名下载附件 联系方式.rar (7.98 KB, 下载次数: 2)

2016-3-17 09:57 上传

点击文件名下载附件
阅读权限: 255

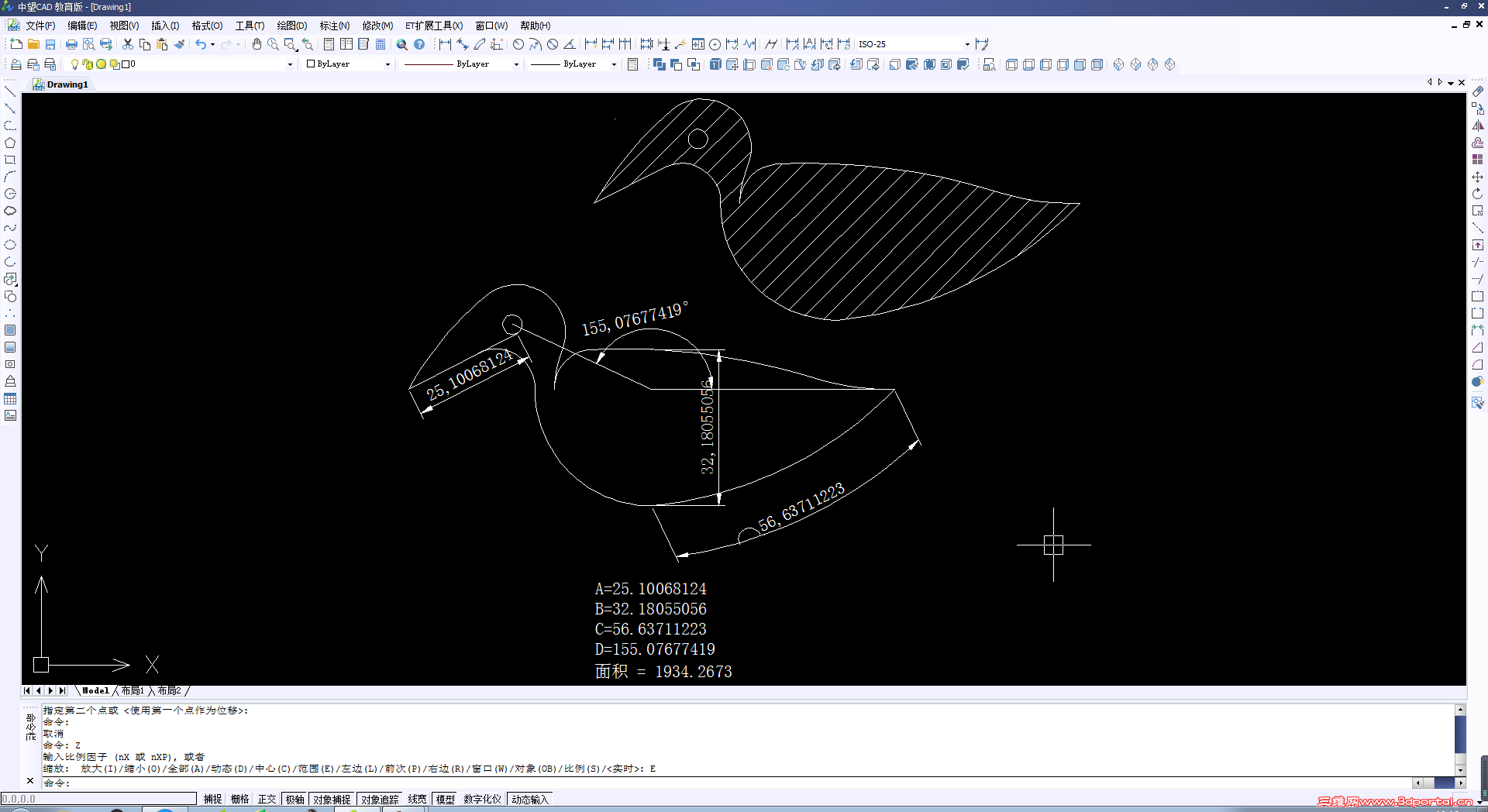

安逸亦如风

3.17

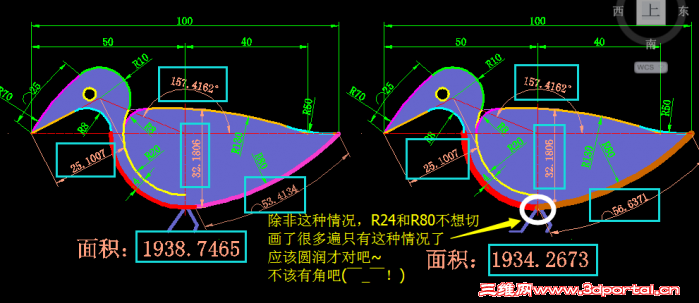

大隐于市

/ ^7 D2 q5 G2 ~) l8 ]
+ O& p% E# R; s1 n9 W9 ^奖励上个月已经拿到了，软件很好用！

2016年3月习题

0 J* K2 y  M3 S& h: t. k" b& m+ t8 t
1 d: a+ j8 R( f# J& Q' p有个疑问，左边R8的圆圆心是否在长度100的水平线上？我是按不在画的。
4 N3 H( z0 q/ T5 n/ A1 s小鸭子的眼睛位置图上没有标注，应该是可以随便放的。
& t& X* [0 R6 u5 f

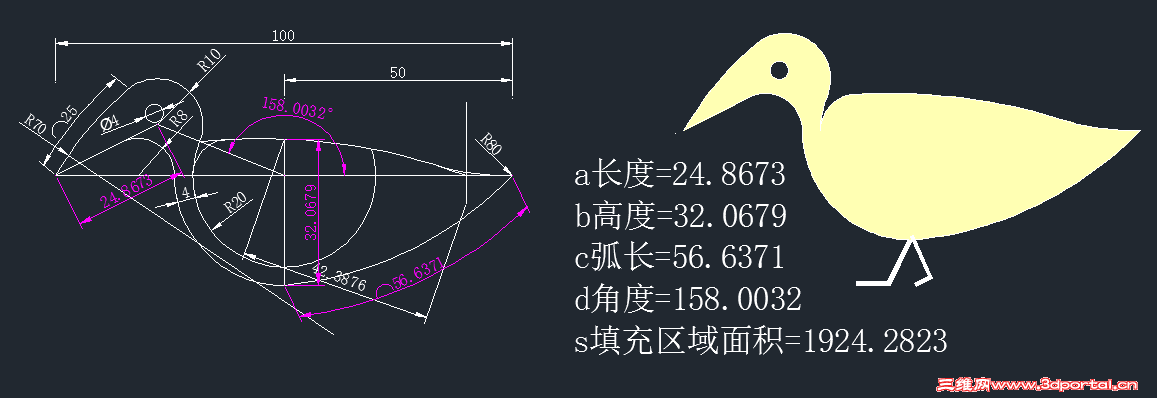

xuchaohui
