带减层设计曲面变厚度构件受拉层内损伤分析

原始文件：composite_structure.prt

分析类型：(层内)损伤分析

3D模型：带减层设计曲面变厚度板

算例概述：

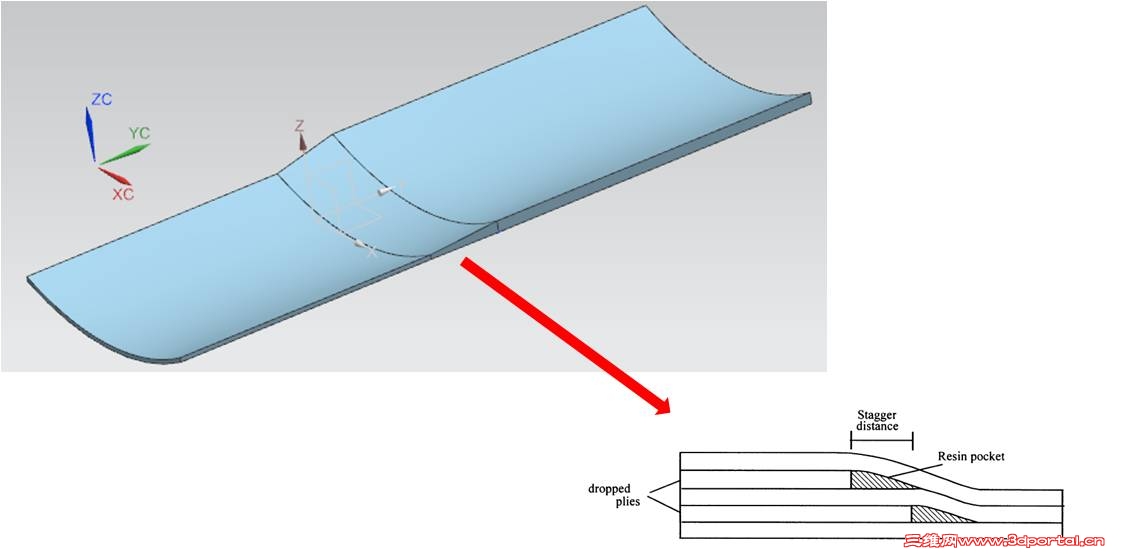

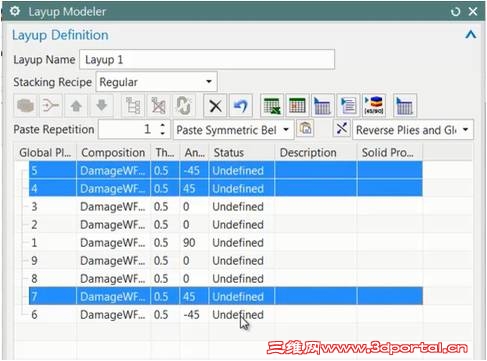

此模型中间段的复材带有减层设计(ply drop-off)。在定义复材物理性质过程中，先将CAD模型中段切成3段，划分网格之后用基于铺层的方法定义复合材料物理性质(Ply-based Method)(损伤参数来自于本地材料库)，继而拉伸2D单元成3D单元，最后加边界条件，载荷求解。

步骤：

1.      几何处理

导入CAD模型：composite_structure.prt

创建仿真文件。对理想化部件i_prt进行操作操作，首先提升体，然后将中间段变厚度部分切成等宽度3份(10mm)

注：对于i_prt的操作不会影响到原始CAD文件，但是会影响后续的FEM, SIM文件

2.      网格划分

3.      复材性质定义(基于铺层的方法)

4.      边界条件

5.      载荷

6.      求解器设置：

7. 后处理



详细步骤见附件，模型原文件见附件。

操作视频下载链接：http://pan.baidu.com/s/1o6Tai1c

优酷：http://v.youku.com/v_show/id_XMTUwNTA4MTA5Ng==.html
