曲面上面打孔问题

mhr1201 · 发表于 2016-3-28 14:47:45

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

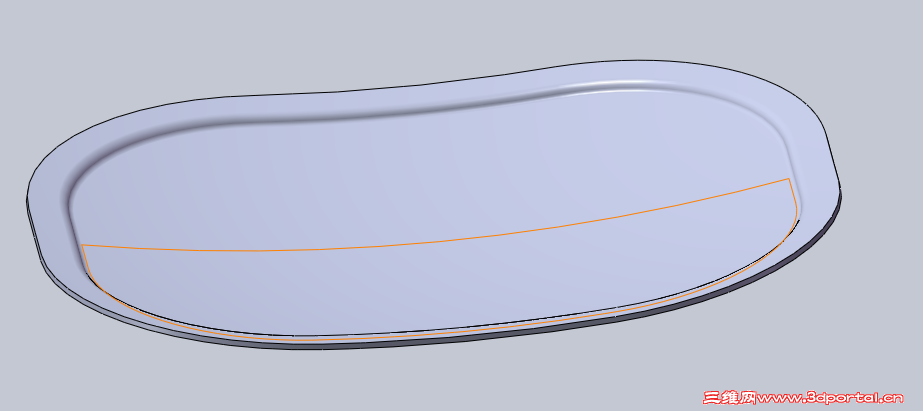

请教各位大佬们，如何在图中所示的不规则曲面的边缘均匀地打孔，且打孔方向垂直于曲面，

zhuyi0829 · 发表于 2016-3-28 15:47:08

打孔方向垂直于曲面，打孔方向是直的，曲面是不规则的，请问怎么垂直？

伏击消失不解释 · 发表于 2016-3-28 16:54:15

打完一个再阵列怎么样？？

gt.adan · 发表于 2016-3-28 17:00:51

曲線驅動陣列應該能解決~

keilei001 · 发表于 2016-3-28 17:08:43

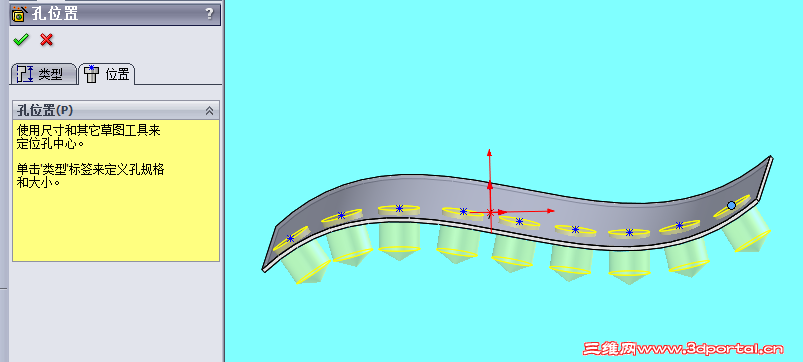

用异形孔，选好规格后点位置，然后再点3D草图，跟着把孔放在曲面上，孔会自动垂直的。

mhr1201 · 发表于 2016-3-29 10:55:19

keilei001 发表于 2016-3-28 17:087 I% s. {4 G# z! b+ R* }
用异形孔，选好规格后点位置，然后再点3D草图，跟着把孔放在曲面上，孔会自动垂直的。

请问你这些孔可以设置成均匀分布的吗？

mhr1201 · 发表于 2016-3-29 10:56:32

zhuyi0829 发表于 2016-3-28 15:47
+ s3 B1 |; J- c% A/ h6 A打孔方向垂直于曲面，打孔方向是直的，曲面是不规则的，请问怎么垂直？

垂直于打孔处的曲面啊，这个完全可以实现的啊，

mhr1201 · 发表于 2016-3-29 10:57:26

伏击消失不解释发表于 2016-3-28 16:54
3 Q% b; O* d5 } G- F打完一个再阵列怎么样？？

这样子的话，陈列的孔都是斜着的，不是垂直于所在的曲面

keilei001 · 发表于 2016-3-29 12:30:39

mhr1201 发表于 2016-3-29 10:572 _% I/ a( }* T8 T% G( W7 z
这样子的话，陈列的孔都是斜着的，不是垂直于所在的曲面

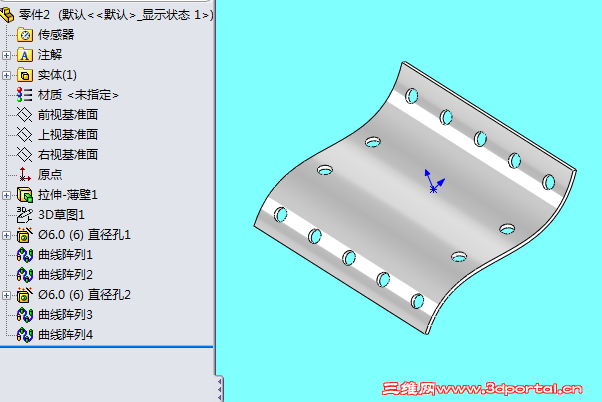

要均匀排列就是用到曲线阵列，传个图给你看看。

2012

零件2.rar (188.82 KB, 下载次数: 23)

mhr1201 · 发表于 2016-3-30 09:09:01

keilei001 发表于 2016-3-29 12:30: L! F3 o# d. Q! V; X
要均匀排列就是用到曲线阵列，传个图给你看看。

谢了，你这个方法挺好的，不过我这个零件是不规则的曲面，3D草图中无法定义打孔位置。

keilei001 · 发表于 2016-3-30 18:17:22

我相信孔的位置必定是有尺寸要求的，所以是可以定位的。

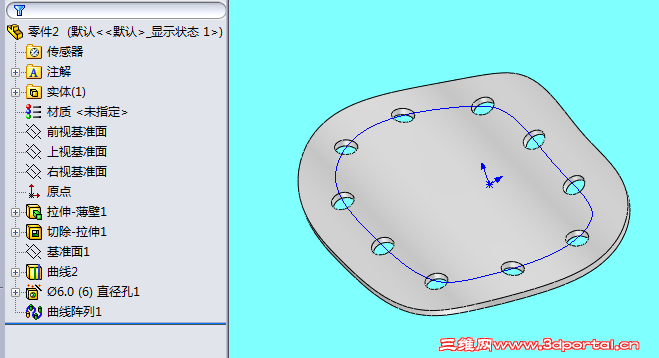

再传文件供你参考

零件2.rar (205 KB, 下载次数: 10)

mhr1201 · 发表于 2016-3-31 08:56:50

keilei001 发表于 2016-3-30 18:17
" |/ }2 }. v7 S! U( M% C我相信孔的位置必定是有尺寸要求的，所以是可以定位的。
/ d* N7 K; H% K+ d再传文件供你参考

朋友你好，谢谢你的解答，我也把我的模型传上去再帮我看一下，

mhr1201 · 发表于 2016-4-7 15:05:42

请高手们帮忙支个招，谢谢

流云丶 · 发表于 2016-4-7 15:20:38

是啊！有时候画这个孔有点麻烦。

mhr1201 · 发表于 2016-4-13 15:05:32

问题已完美解决。

zsyyx · 发表于 2016-4-13 22:32:05

向大侠们致敬

chenjun520601 · 发表于 2016-4-14 20:04:06

mhr1201 发表于 2016-4-13 15:05
2 D9 g* X% p1 |% v, z' _0 F问题已完美解决。

问题如何解决的？请跟大家分离具体方法.

ztsos123 · 发表于 2016-4-15 21:11:43

我也遇到这情况啦

mhr1201 · 发表于 2016-5-6 13:21:18

谢谢大家的关注，由于前段时间在忙别的事情所以也一直没到论坛来，目前找到的一个方法也是比较麻烦的方法，就是先画一条孔所在的圆周曲线，然后对这个曲线进行等分画点，接着以每个等分点为基础建基准轴和基准面，最后在基准面上面进行打孔就可以了。这是目前找到的一种方法，应该还有比较简单的方法。

wosma1230 · 发表于 2016-5-11 10:32:27

这个问题着实很辣手，不规则曲面一个二个还好办，要是在曲面很多个孔也知道用曲线阵，，，，，可就是那条曲线不好生成，，，我们也知道在做面时就是打点画线，，，，
还有个更重要的问题：出工程图啊，，，，那些各种位置标注方式？标尺寸没有那么听话
工程图是平面PO出来效果也只有自己认识了
忘高手们讲解一下，探索一下球球 1025709371 都懂的
